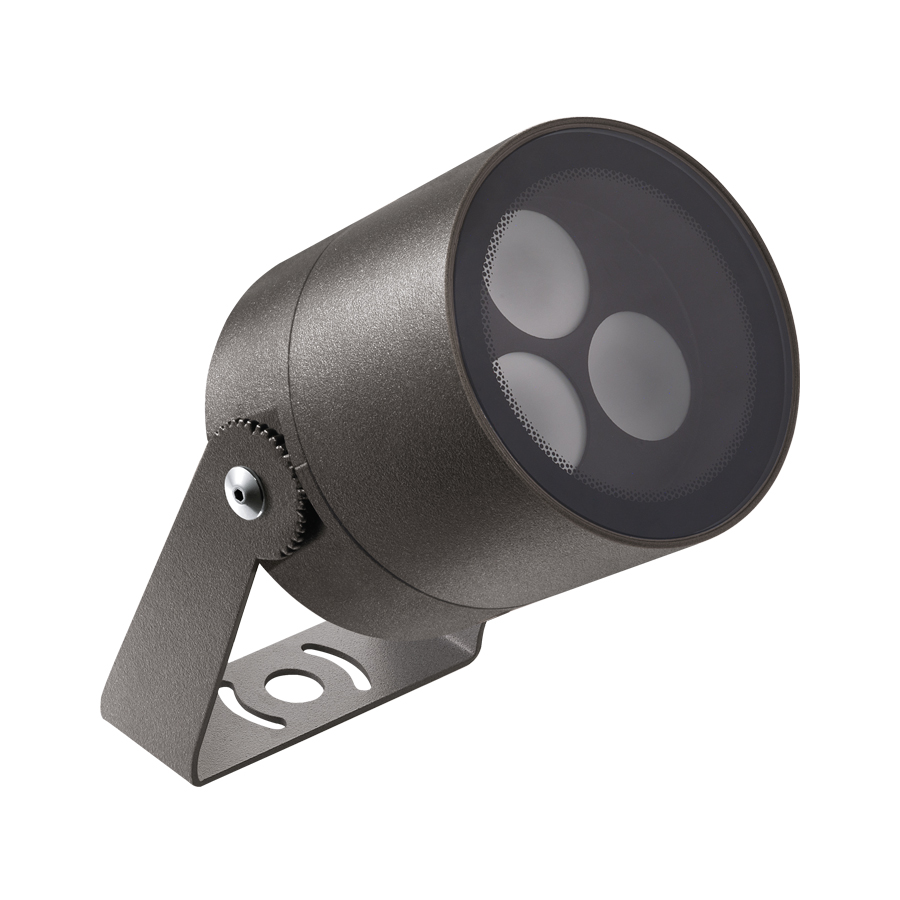

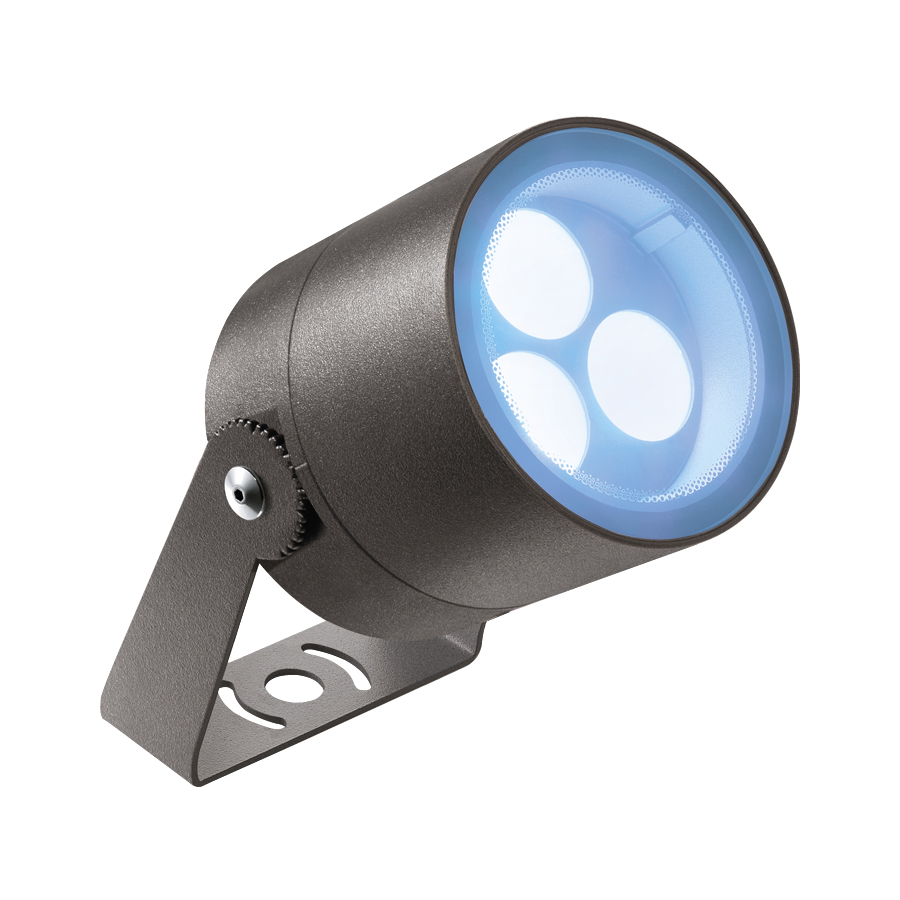

Ginko 4.3 Außenstrahler zur Akzentuierung von Grünflächen

Individuelle Gestaltung des Produkts

Aufgrund unserer flexiblen hauseigenen Produktion können Sie diesem Produkt einen individuellen Charakter verleihen. Wir zeigen Ihnen hier einige mögliche Sonderausführungen, prüfen aber auch gerne gemeinsam mit Ihnen andere Optionen.

Möglichkeiten zur individuellen Gestaltung:

LED-Farbe 2200K
RAL-Finish
Messing-Ausführung

Technische Daten

Technische Daten drucken

Aktualisiert auf GN4300000070MH

kg 2,40
IP66
IP69
IK08

Montageart	Strahler für den Außenbereich
Leistungsaufnahme	20W
Stromversorgung	24Vdc
Lichtstrom Lichtquelle	1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K)
Leuchtenlichtstrom	656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°)
Leistungsverzeichnis	Ginko 4.3 Artikelnummer: GN4300000070MH Strahler für den Außenbereich; an Oberfläche (Decke, Wand, Boden, Spieß); Leistungsaufnahme: 20W; Stromversorgung: 24Vdc; Lichtstrom Lichtquelle: 1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K); Leuchtenlichtstrom: 656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°); 3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C); LED-Farbe: RGBW; Optiken: 34°: Optiksystem bestehend aus 3 Optikgruppen mit je 4 hocheffizienten Mikro-TIR-Linsen und hochwertigem Technikfilter; Material Leuchtenkörper: Leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6082 mit geringem Kupfergehalt für eine hervorragende Korrosionsbeständigkeit, durch CNC-Drehen aus einem Stück gefertigt. Bügel aus Edelstahl AISI 316L, trommelgeschliffen und lackiert; Oberflächenausführungen: Oberflächenausführung Farbe anthrazit: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1500h im Salzsprühnebeltest. Die verwendeten Lacke erfüllen die Qualicoat-Vorschriften (Standard der Automobilindustrie); Auf Wunsch RAL-Finish; Material Leuchtenschirm: extraklares transparentes Hartglas, Stärke 5 mm, besonders kratz- und stoßfest, mit hoher Lichtdurchlässigkeit, stellt eine einheitliche Farbwiedergabe sicher. Randseitig grauer Siebdruck in RAL 7015, emailliert; Montageart: Leuchtenkörper kann horizontal um 190° ausgerichtet werden; Netzteil nicht inbegriffen; 1,50 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen; Schutzart: IP66, IP69; Stoßfestigkeitsgrad: IK08; 32°x73°-Optik um 360° ausrichtbar mithilfe des mitgelieferten Magneten; Auf Wunsch in der Ausführung mit Bügel in Sonderhöhen erhältlich; Steuerung von Casambi-betriebenen Leuchten und Lichtszenen über Casambi-App und Casambi-fähige Steuergeräte; Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her; Betriebstemperatur: -20°C — +45°C; Maximale Gerätetemperatur: 45°C (Ta 25°C); Glow Wire Test: 650°C; Photobiologische Sicherheit: konform mit IEC TR 62778:2014; Isolationsklasse: Schutzklasse III; Gewicht: 2400 g; Abmessungen: Ø109x110 mm; Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015; Zubehör: WB1101H Standard-Blendring - anthrazit, WB1101N Standard-Blendring - schwarz, WB1102H Asymmetrischer Blendring - anthrazit, WB1102N Asymmetrischer Blendring - schwarz, WP0300 Erdspieß; nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegebenGinko 4.3 Artikelnummer: GN4300000070MH Strahler für den Außenbereich an Oberfläche (Decke, Wand, Boden, Spieß) Leistungsaufnahme: 20W Stromversorgung: 24Vdc Lichtstrom Lichtquelle: 1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K) Leuchtenlichtstrom: 656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°) 3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C) LED-Farbe: RGBW Optiken: 34°: Optiksystem bestehend aus 3 Optikgruppen mit je 4 hocheffizienten Mikro-TIR-Linsen und hochwertigem Technikfilter Material Leuchtenkörper: Leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6082 mit geringem Kupfergehalt für eine hervorragende Korrosionsbeständigkeit, durch CNC-Drehen aus einem Stück gefertigt. Bügel aus Edelstahl AISI 316L, trommelgeschliffen und lackiert Oberflächenausführungen: Oberflächenausführung Farbe anthrazit: Vorbehandlung des Materials durch nanokeramische Konversionsbeschichtung und doppelte Pulverbeschichtung zuerst mit Epoxid-Pulverlack und anschließend mit Polyester-Pulverlack sorgen für eine Korrosionsbeständigkeit von über 1500h im Salzsprühnebeltest. Die verwendeten Lacke erfüllen die Qualicoat-Vorschriften (Standard der Automobilindustrie) Auf Wunsch RAL-Finish Material Leuchtenschirm: extraklares transparentes Hartglas, Stärke 5 mm, besonders kratz- und stoßfest, mit hoher Lichtdurchlässigkeit, stellt eine einheitliche Farbwiedergabe sicher. Randseitig grauer Siebdruck in RAL 7015, emailliert Montageart: Leuchtenkörper kann horizontal um 190° ausgerichtet werden Netzteil nicht inbegriffen 1,50 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen Schutzart: IP66, IP69 Stoßfestigkeitsgrad: IK08 32°x73°-Optik um 360° ausrichtbar mithilfe des mitgelieferten Magneten Auf Wunsch in der Ausführung mit Bügel in Sonderhöhen erhältlich; Steuerung von Casambi-betriebenen Leuchten und Lichtszenen über Casambi-App und Casambi-fähige Steuergeräte Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her Betriebstemperatur: -20°C — +45°C Maximale Gerätetemperatur: 45°C (Ta 25°C) Glow Wire Test: 650°C Photobiologische Sicherheit: konform mit IEC TR 62778:2014 Isolationsklasse: Schutzklasse III Gewicht: 2400 g Abmessungen: Ø109x110 mm Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015 Zubehör: WB1101H Standard-Blendring - anthrazit, WB1101N Standard-Blendring - schwarz, WB1102H Asymmetrischer Blendring - anthrazit, WB1102N Asymmetrischer Blendring - schwarz, WP0300 Erdspieß nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegeben Kopiert

Montage	an Oberfläche (Decke, Wand, Boden, Spieß)
LED-Anzahl und Art	3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C)
LED-Farbe	RGBW
Optiken	34°
Material Leuchtenkörper	Körper aus Anticorodal-Aluminium, Bügel aus Edelstahl AISI 316L
Material Leuchtenschirm	extraklares transparentes Hartglas mit grauem Siebdruck
Oberflächenausführungen	anthrazit
Netzteil	Netzteil nicht inbegriffen
Stromkabel	1,50 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen
Schutzart	IP66, IP69
Stoßfestigkeitsgrad	IK08
Merkmale	32°x73°-Optik um 360° ausrichtbar mithilfe des mitgelieferten Magneten
Bemerkungen	Auf Wunsch in der Ausführung mit Bügel in Sonderhöhen erhältlich
Status	Verfügbar

WB1101H Standard-Blendring - anthrazit	WB1101N Standard-Blendring - schwarz
WB1102H Asymmetrischer Blendring - anthrazit	WB1102N Asymmetrischer Blendring - schwarz
