Intono 4.9

Applique da esterno

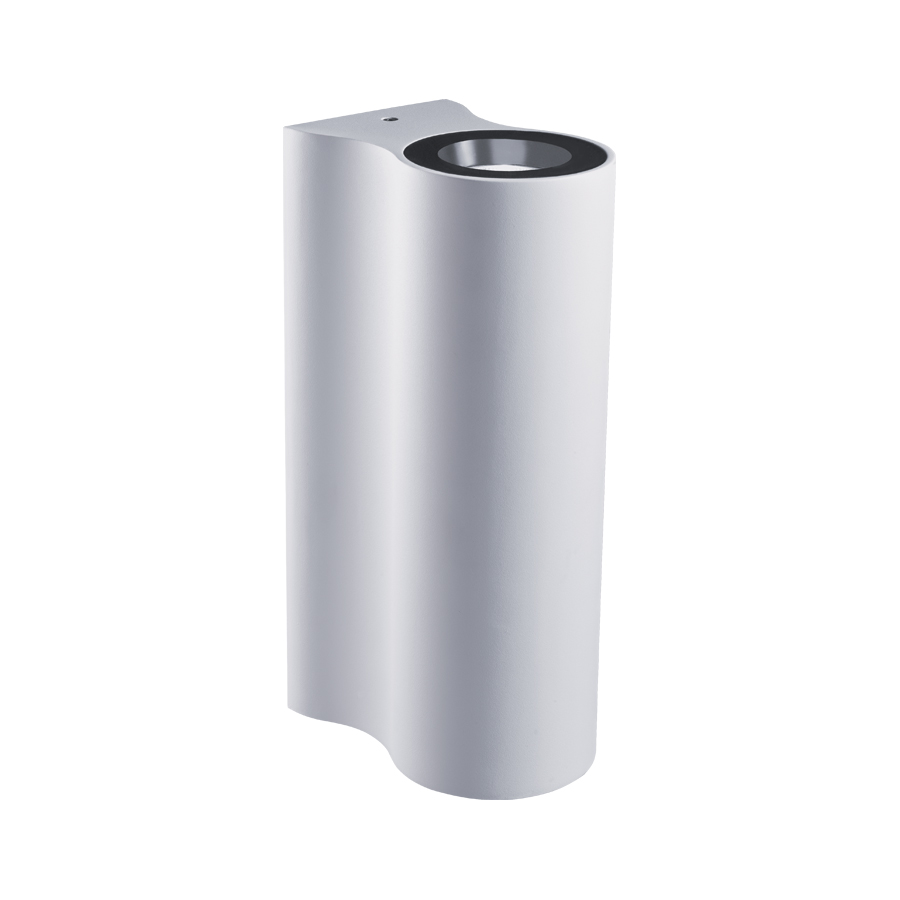

applique da esterno - 17W 24Vdc - monoemissione con cassa audio integrata - 166x110x330 mm

Dati tecnici

Stampa dati tecnici

kg 4,84
IP65
IK06

Installazione	applique da esterno, monoemissione
Potenza assorbita	17W
Alimentazione	24Vdc
Flusso sorgente	1368 lm (3000K, CRI >90), 1646 lm (3000K, CRI 80)
Flusso emesso	1152 lm (3000K, 12°, CRI >90), 1386 lm (3000K, 12°, CRI 80)
Scheda capitolato	Intono 4.9 applique da esterno, monoemissione; Premi: German Design Award 2021, IDA International Design Awards 2019 - Gold, LIT Lighting Design Awards 2019, Red Dot Award 2020; su superficie (parete); Potenza assorbita: 17W; Alimentazione: 24Vdc; Flusso sorgente: 1368 lm (3000K, CRI >90), 1646 lm (3000K, CRI 80); Flusso emesso: 1152 lm (3000K, 12°, CRI >90), 1386 lm (3000K, 12°, CRI 80); 1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 12°, 23°, 57°: sistema ottico composto da riflettore in tecnopolimero metallizzato ad alta efficienza, asimmetrica 28°: sistema ottico composto da lente sferica ad alta efficienza con holder asimmetrico in tecnopolimero nero antiabbagliamento, asimmetrica: sistema ottico composto da lente asimmetrica in tecnopolimero, wall grazing: sistema ottico composto da riflettore in tecnopolimero metallizzato ad alta efficienza e filtro tecnico. Completa il sistema ottico holder in tecnopolimero nero antiabbagliamento; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione; Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura con primer che permette di dipingere l'apparecchio con vernici quali smalti poliuretanici bicomponenti e vernici acriliche bicomponenti adatte a superfici murarie, finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti; Installazione: l'apparecchio deve essere installato con la cassa audio rivolta verso il basso; alimentatore non incluso; Grado di protezione: IP65; Grado di resistenza: IK06; versione monoemissione con cassa audio integrata. Cassa audio: potenza massima 3W; impedenza nominale Z 8 Ohm; livello medio di pressione sonora 86 dB (1W/1m); su richiesta versione compatibile con Google Home o Amazon Echo per controllo tramite comandi vocali, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 4840 g; Dimensioni: 166x110x330 mm; Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012; Accessori: nido d’ape, WUNT39A00 Kit controller audio bluetooth 3.0 con alimentatore e amplificatore, WUNT39A01 Kit controller luce Wi-Fi; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Intono 4.9 applique da esterno, monoemissione Premi: German Design Award 2021, IDA International Design Awards 2019 - Gold, LIT Lighting Design Awards 2019, Red Dot Award 2020 su superficie (parete) Potenza assorbita: 17W Alimentazione: 24Vdc Flusso sorgente: 1368 lm (3000K, CRI >90), 1646 lm (3000K, CRI 80) Flusso emesso: 1152 lm (3000K, 12°, CRI >90), 1386 lm (3000K, 12°, CRI 80) 1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 12°, 23°, 57°: sistema ottico composto da riflettore in tecnopolimero metallizzato ad alta efficienza, asimmetrica 28°: sistema ottico composto da lente sferica ad alta efficienza con holder asimmetrico in tecnopolimero nero antiabbagliamento, asimmetrica: sistema ottico composto da lente asimmetrica in tecnopolimero, wall grazing: sistema ottico composto da riflettore in tecnopolimero metallizzato ad alta efficienza e filtro tecnico. Completa il sistema ottico holder in tecnopolimero nero antiabbagliamento CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione Finiture: finitura di colore cor-ten ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive), finitura tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura con primer che permette di dipingere l'apparecchio con vernici quali smalti poliuretanici bicomponenti e vernici acriliche bicomponenti adatte a superfici murarie, finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9003), finitura di colore grigio ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) (RAL 9006), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1500h di nebbia salina. Vernici conformi alle specifiche Qualicoat (standard automotive) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti Installazione: l'apparecchio deve essere installato con la cassa audio rivolta verso il basso alimentatore non incluso Grado di protezione: IP65 Grado di resistenza: IK06 versione monoemissione con cassa audio integrata. Cassa audio: potenza massima 3W; impedenza nominale Z 8 Ohm; livello medio di pressione sonora 86 dB (1W/1m) su richiesta versione compatibile con Google Home o Amazon Echo per controllo tramite comandi vocali, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi Temperatura di esercizio: -20°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 4840 g Dimensioni: 166x110x330 mm Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012 Accessori: nido d’ape, WUNT39A00 Kit controller audio bluetooth 3.0 con alimentatore e amplificatore, WUNT39A01 Kit controller luce Wi-Fi Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (parete)
Numero e tipo LED	1 COB LED High Density, 2 step MacAdam, 50000h L95 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	12°, 23°, asimmetrica 28°, 57°, asimmetrica, wall grazing
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo in alluminio pressofuso
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato
Finiture	cor-ten, primer, bianco, grigio, antracite
Alimentatore	alimentatore non incluso
Grado di protezione	IP65
Grado di resistenza	IK06

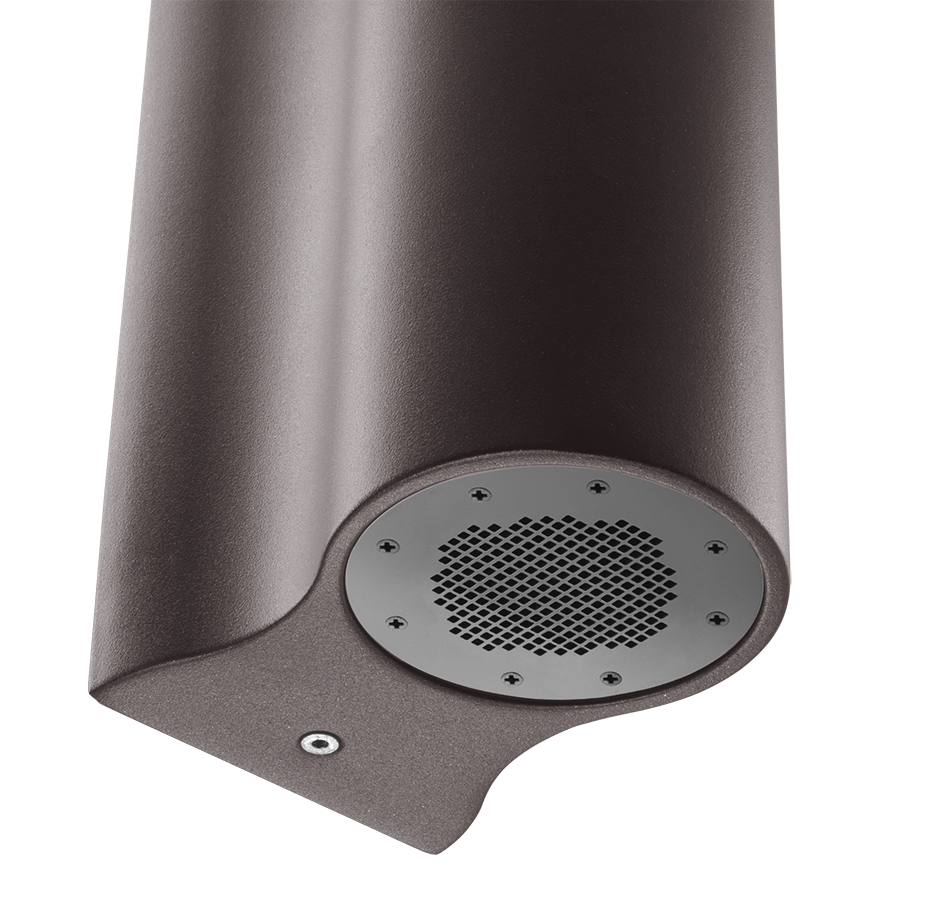

Caratteristiche	versione monoemissione con cassa audio integrata. Cassa audio: potenza massima 3W; impedenza nominale Z 8 Ohm; livello medio di pressione sonora 86 dB (1W/1m)

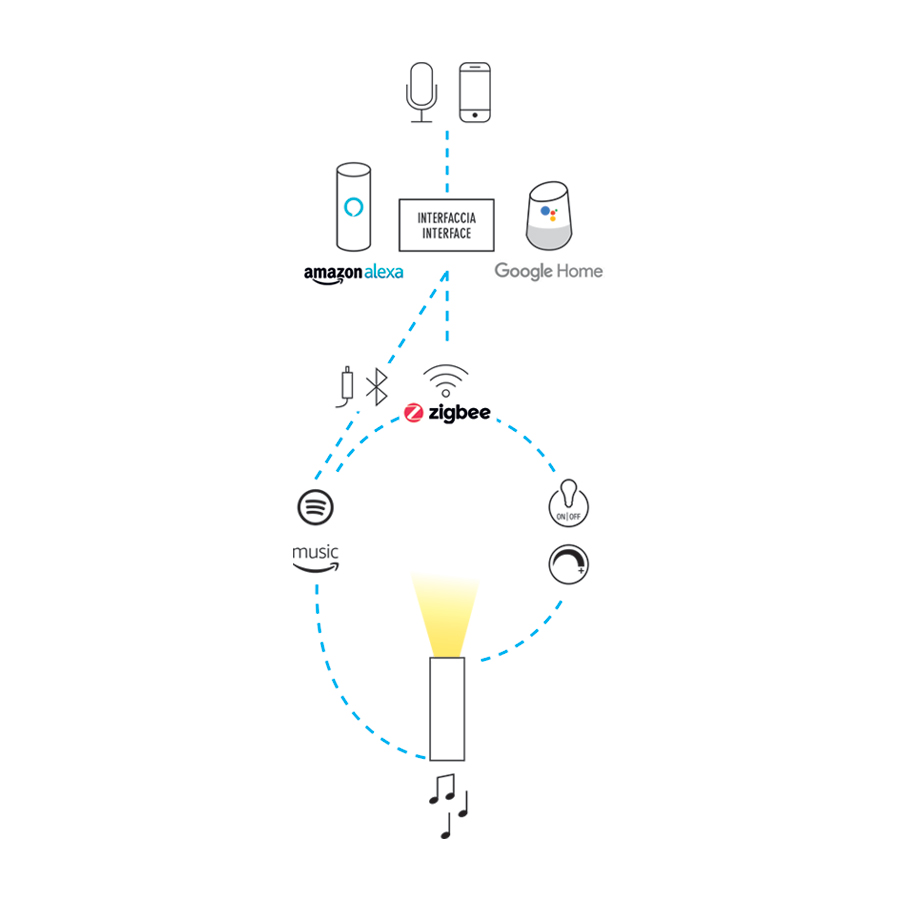

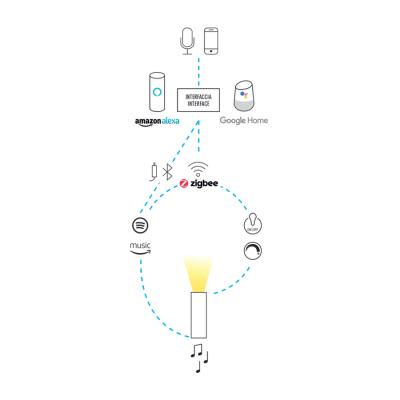

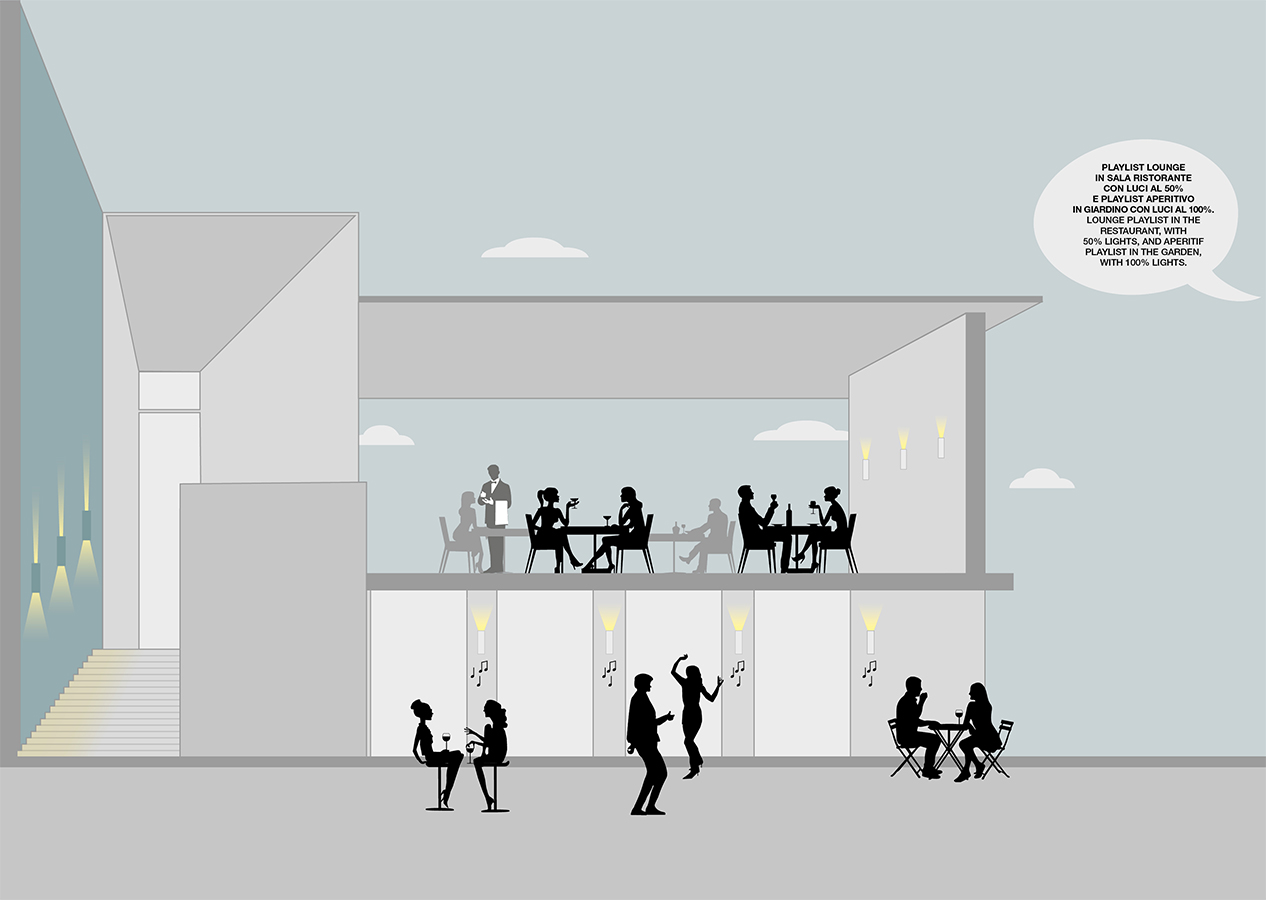

Note	su richiesta versione compatibile con Google Home o Amazon Echo per controllo tramite comandi vocali, su richiesta disponibile la versione con gestione Casambi, controllabile tramite app Casambi
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato
DXF Disegno tecnico
File 3DS
Oggetti BIM
LDT Fotometria
IES Fotometria
Dichiarazione di conformità UE
Etichetta energetica Lingua
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

Gallery

Accessori e alimentatori

Accessori (3)

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Il nido d'ape è applicabile su tutte le ottiche ad eccezione delle ottiche asimmetrica, asimmetrica 28° e wall grazing

Accessori vari

WUNT39A00

Kit controller audio bluetooth 3.0 con alimentatore e amplificatore

per sistema controllo vocale Alexa o Google Home

WUNT39A01

Kit controller luce Wi-Fi

Alimentatori (15)

ACUNI032T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W 12Vdc; 11W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (4)

ADV576DALIN1

Dimmer in bassa tensione

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 24 Vdc:; 24Vdc; 288W Con ingresso a 12 Vdc:; 12Vdc; 144W Con ingresso a 48 Vdc:; 48Vdc; 576W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatore	IP20

ARVUNID2

Universal sequencer - Controller 4 canali in bassa tensione con uscita in tensione costante

da ordinare in aggiunta all'alimentatore

Input	12-24Vdc
Output	1 canale Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 12 Vdc:; 12Vdc; 60W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 180W Con ingresso a 24 Vdc:; 24Vdc; 360W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 192W Con ingresso a 24 Vdc:; 24Vdc; 384W
Dimmerazione	0/1-10V, PUSH, DALI, ON/OFF, Potenziometro 10kΩ, DMX512, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12445A20

Controller 4 canali in bassa tensione con uscita in tensione costante

per CASAMBI. Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	1 canale Con ingresso a 24 Vdc:; 24Vdc; 120W Con ingresso a 12 Vdc:; 12Vdc; 60W 2 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 3 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W 4 canali Con ingresso a 12 Vdc:; 12Vdc; 120W Con ingresso a 24 Vdc:; 24Vdc; 240W
Dimmerazione	PUSH
IP alimentatore	IP20

EC0CEN1244DA20

Dimmer in bassa tensione

per CASAMBI
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	Con ingresso a 24 Vdc:; 24Vdc; 240W Con ingresso a 12 Vdc:; 12Vdc; 120W
Dimmerazione	PUSH
IP alimentatore	IP20

Input di comando (0)

Input di comando non previsti
