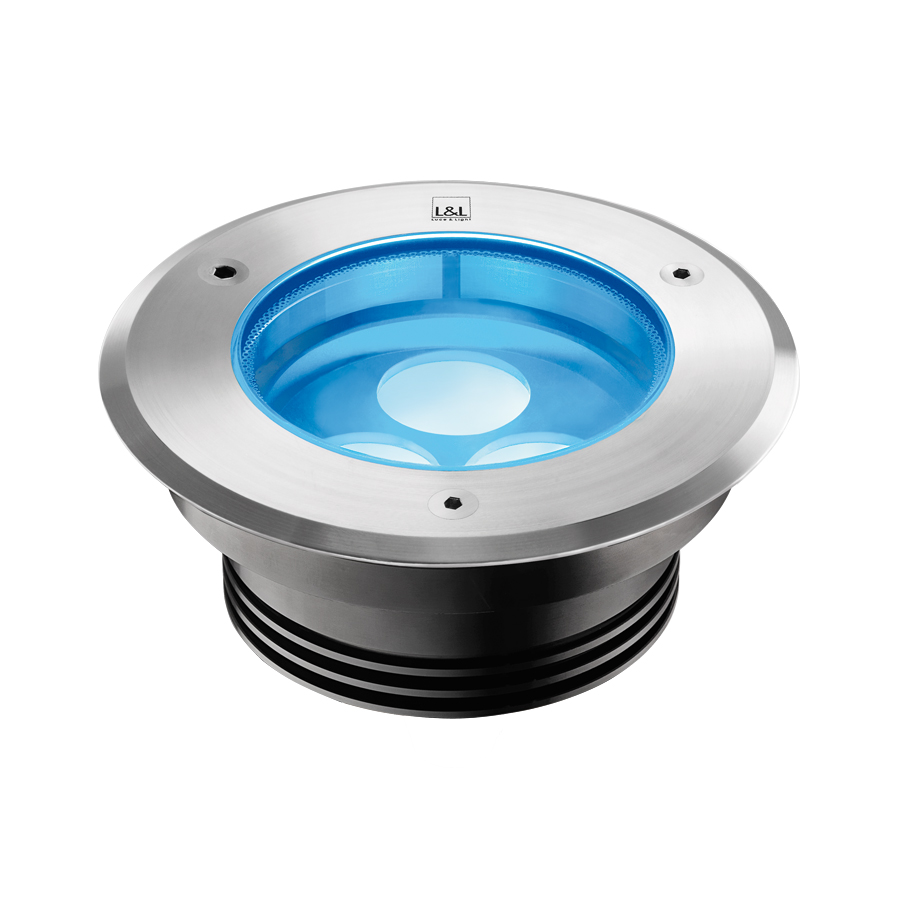

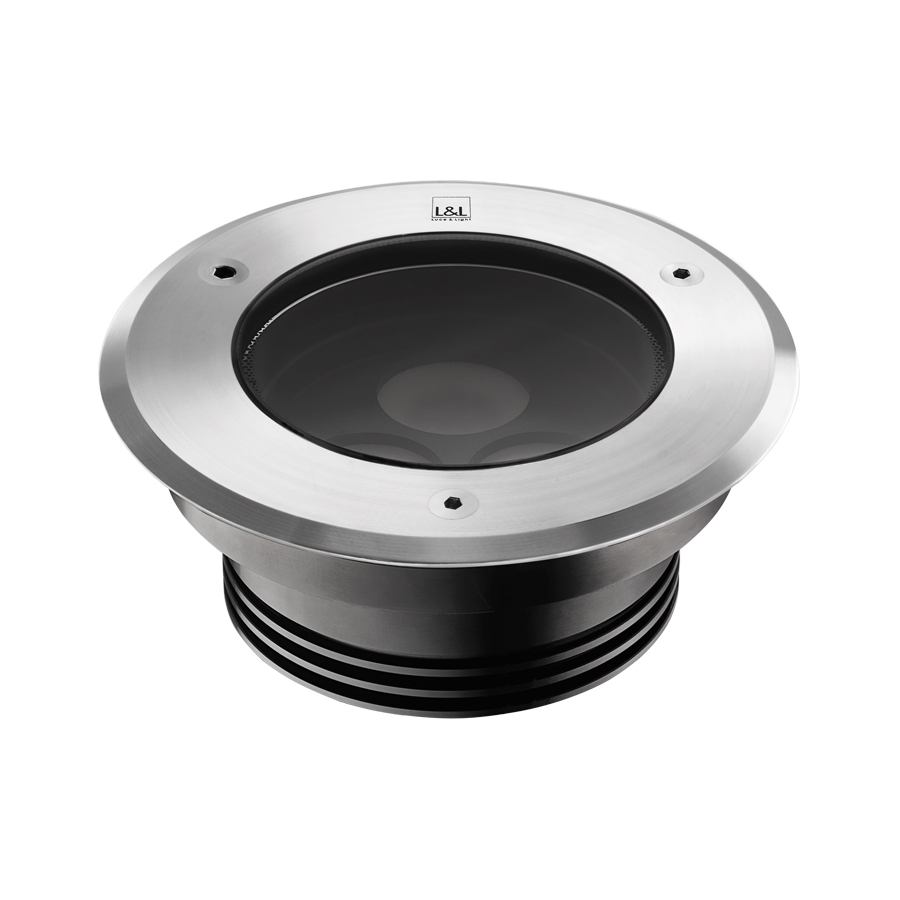

Bright 5.H

Einbauleuchten für den Außenbereich

Einbauleuchten für den Außenbereich - 20W 24Vdc - ø148 mm - RGBW

Artikelnummer generieren

Individuelle Gestaltung des Produkts

Aufgrund unserer flexiblen hauseigenen Produktion können Sie diesem Produkt einen individuellen Charakter verleihen. Wir zeigen Ihnen hier einige mögliche Sonderausführungen, prüfen aber auch gerne gemeinsam mit Ihnen andere Optionen.

Möglichkeiten zur individuellen Gestaltung:

Oberflächen: anthrazit, weiß, bronze, cor-ten, schwarz
LED-Farbe 2200K

Technische Daten

Technische Daten drucken

kg 4000 - kN 40
1,35 kg
IP65
IP68
IP69
IK10

Montageart	Einbauleuchte für den Außenbereich (nicht geeignet für Anwendungen unter Wasser in Schwimmbecken bzw. Brunnen)
Leistungsaufnahme	20W
Stromversorgung	24Vdc
Lichtstrom Lichtquelle	1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K)
Leuchtenlichtstrom	656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°)
Leistungsverzeichnis	Bright 5.H Einbauleuchte für den Außenbereich (nicht geeignet für Anwendungen unter Wasser in Schwimmbecken bzw. Brunnen); befahrbar bis max. 4000 kg; Einbauleuchte (Decke, Wand, Boden); Leistungsaufnahme: 20W; Stromversorgung: 24Vdc; Lichtstrom Lichtquelle: 1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K); Leuchtenlichtstrom: 656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°); 3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C); LED-Farbe: RGBW; Optiken: 20°, 34°, 61°: Optiksystem bestehend aus 3 Optikgruppen mit je 4 hocheffizienten Mikro-TIR-Linsen und hochwertigem Technikfilter; Material Leuchtenkörper: leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6082, durch CNC-Drehen aus einem Stück gefertigt, anschließend elektrolytisch schwarz eingefärbt. Rahmen aus Edelstahl AISI 316L, durch CNC-Drehen aus einem Stück gefertigt; Material Leuchtenschirm: extraklares transparentes Hartglas einer Stärke von 10 mm mit grauem Siebdruck, besonders kratz- und stoßfest und mit hoher Lichtdurchlässigkeit, um eine einheitliche Farbwiedergabe sicherzustellen; Dichtungen: die Dichtungen aus vorbehandeltem Silikon sorgen für eine langfristig hohe UV-Beständigkeit und garantieren, dass die mechanischen Eigenschaften unverändert bleiben; Netzteil nicht inbegriffen; 1,50/5 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen; Schutzart: IP65, IP68, IP69; Stoßfestigkeitsgrad: IK10; Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her; Betriebstemperatur: -20°C — +45°C; Maximale Gerätetemperatur: 55°C (Ta 25°C); Glow Wire Test: 960°C; Photobiologische Sicherheit: photobiologische Sicherheit: Risikogruppe 1 gemäß EN 62471:2006; Isolationsklasse: Schutzklasse III; Gewicht: 1350 g; Abmessungen: Ø148x90 mm; Einbaubohrung: Ø125 mm; Technisches Volumen zur Wärmeableitung: Ø260x150 mm; Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015; Zubehör: WC0501 Gehäuse, WC0601 Gehäuse, WC0701 Gehäuse, WG0200 Federbefestigung Ø130mm; nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegebenBright 5.H Einbauleuchte für den Außenbereich (nicht geeignet für Anwendungen unter Wasser in Schwimmbecken bzw. Brunnen) befahrbar bis max. 4000 kg Einbauleuchte (Decke, Wand, Boden) Leistungsaufnahme: 20W Stromversorgung: 24Vdc Lichtstrom Lichtquelle: 1021 lm, R: 146 lm G: 329 lm B: 117 lm W: 429 lm (4000K) Leuchtenlichtstrom: 656 lm, R: 101 lm G: 204 lm B: 75 lm W: 276 lm (4000K, 20°) 3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C) LED-Farbe: RGBW Optiken: 20°, 34°, 61°: Optiksystem bestehend aus 3 Optikgruppen mit je 4 hocheffizienten Mikro-TIR-Linsen und hochwertigem Technikfilter Material Leuchtenkörper: leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6082, durch CNC-Drehen aus einem Stück gefertigt, anschließend elektrolytisch schwarz eingefärbt. Rahmen aus Edelstahl AISI 316L, durch CNC-Drehen aus einem Stück gefertigt Material Leuchtenschirm: extraklares transparentes Hartglas einer Stärke von 10 mm mit grauem Siebdruck, besonders kratz- und stoßfest und mit hoher Lichtdurchlässigkeit, um eine einheitliche Farbwiedergabe sicherzustellen Dichtungen: die Dichtungen aus vorbehandeltem Silikon sorgen für eine langfristig hohe UV-Beständigkeit und garantieren, dass die mechanischen Eigenschaften unverändert bleiben Netzteil nicht inbegriffen 1,50/5 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen Schutzart: IP65, IP68, IP69 Stoßfestigkeitsgrad: IK10 Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her Betriebstemperatur: -20°C — +45°C Maximale Gerätetemperatur: 55°C (Ta 25°C) Glow Wire Test: 960°C Photobiologische Sicherheit: photobiologische Sicherheit: Risikogruppe 1 gemäß EN 62471:2006 Isolationsklasse: Schutzklasse III Gewicht: 1350 g Abmessungen: Ø148x90 mm Einbaubohrung: Ø125 mm Technisches Volumen zur Wärmeableitung: Ø260x150 mm Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015 Zubehör: WC0501 Gehäuse, WC0601 Gehäuse, WC0701 Gehäuse, WG0200 Federbefestigung Ø130mm nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegeben Kopiert

Montage	Einbauleuchte (Decke, Wand, Boden)
LED-Anzahl und Art	3 Gruppen von 4 Power-LEDs, 50000h L85 B10 (Ta 25°C)
LED-Farbe	RGBW
Optiken	20°, 34°, 61°
Material Leuchtenkörper	Körper aus Anticorodal-Aluminium, schwarz eloxiert, Rahmen aus Edelstahl AISI 316L
Material Leuchtenschirm	extraklares transparentes Hartglas mit grauem Siebdruck
Netzteil	Netzteil nicht inbegriffen
Stromkabel	1,50/5 m FEP+RUB-Kabel (entspricht H05RN-F) 6x0,50/0,50 Ø6,3 mm inbegriffen
Schutzart	IP65, IP68, IP69
Stoßfestigkeitsgrad	IK10
Status	Verfügbar

Weiterlesen

Schließen

Download

Alle Downloads anzeigen

Zubehör und Netzteile

Zubehör (4)

Gehäuse

WC0501 Gehäuse	WC0601 Gehäuse
WC0701 Gehäuse

Haltefedern

WG0200

Federbefestigung Ø130mm

Kabel

Stromkabel im Bereich Artikelnummer generieren auswählen

Netzteile (17)

AV00002406020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Leistung	60W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV00002412020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Leistung	120W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV00002418020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Leistung	180W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV0D024V03066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Leistung	30W
Dimmen	DALI-2
IP Netzteil	IP66

AV0D024V06066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Leistung	60W
Dimmen	DALI-2
IP Netzteil	IP66

AV0D024V10066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Leistung	100W
Dimmen	DALI-2
IP Netzteil	IP66

AV0D024V15066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Leistung	150W
Dimmen	DALI-2
IP Netzteil	IP66

AV0D024V20066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Leistung	200W
Dimmen	DALI-2
IP Netzteil	IP66

AV0D024V30066

DALI 2 dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Leistung	300W
Dimmen	DALI-2
IP Netzteil	IP66

AV24040IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24060IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24060IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24100IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24150IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Leistung	150W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24150IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24240IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24320IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

Steuerelektronik (5)

ARVUNID2-01

Universal Sequencer - Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang

Zusätzlich zu dem Netzteil zu bestellen

Input	12-24-48Vdc
Output	1 Kanal Mit 12 Vdc-Eingang:; 12Vdc; 60W Mit 24 Vdc-Eingang:; 24Vdc; 120W Mit 48 Vdc-Eingang:; 48Vdc; 240W 2 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W Mit 48 Vdc-Eingang:; 48Vdc; 480W 3 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 180W Mit 24 Vdc-Eingang:; 24Vdc; 360W Mit 48 Vdc-Eingang:; 48Vdc; 720W 4 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 192W Mit 24 Vdc-Eingang:; 24Vdc; 384W Mit 48 Vdc-Eingang:; 48Vdc; 768W
Dimmen	0/1-10V, PUSH, DALI (DT6), ON/OFF, 10kΩ-Potentiometer , DMX512+RDM, Stand Alone
IP Netzteil	IP20

EC0CEN12445A20

Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang für CASAMBI-Lichtsteuerung

Weiß, dynamisches weiß, RGB, RGBW, RGB+W
Zusätzlich zu dem Netzteil zu bestellen

Input	12-24Vdc 24Vdc 12Vdc
Output	1 Kanal Mit 12 Vdc-Eingang:; 12Vdc; 60W Mit 24 Vdc-Eingang:; 24Vdc; 120W 2 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W 3 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W 4 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W
Dimmen	PUSH, Casambi
IP Netzteil	IP20

ECCTR1244CV20

WiFi/RF Router/Controller 4x4A RGBW

Zusätzlich zu dem Netzteil zu bestellen

Input	12-24Vdc
Output	Mit 12 Vdc-Eingang:; 12Vdc; 192W Mit 24 Vdc-Eingang:; 24Vdc; 384W
Dimmen	Funkfrequenz
IP Netzteil	IP20

ECCTS5244CV20

Controller mit eingebautem 4-Kanal-Empfänger für RGB/RGBW

Zusätzlich zu dem Netzteil zu bestellen
Verwendung mit TOUCH03L1, TOUCH02L1 und ECCTR1244CV20

Input	12-24Vdc
Output	Mit 12 Vdc-Eingang:; 12Vdc; 240W Mit 24 Vdc-Eingang:; 24Vdc; 480W
Dimmen	Funkfrequenz
IP Netzteil	IP20

TLR02-01

Controller mit eingebautem 4-Kanal-Empfänger für RGB/RGBW/Dynamisches Weiß/Dimm-Funktion

Zusätzlich zu dem Netzteil zu bestellen
RGB/RGBW: Obligatorische Funkfernbedienung TLC08 oder TLC09 nicht inbegriffen
Dynamisches Weiß/Dimmen: mit PUSH-Taster

Input	12-24Vdc
Output	3 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 90W Mit 24 Vdc-Eingang:; 24Vdc; 180W 4 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W
Dimmen	PUSH, Stand Alone, Funkfrequenz
IP Netzteil	IP20

Lichtsteuerung (10)

EC0TIM12840020

Timer für CASAMBI-Lichtsteuerung

Input	12-48 Vdc
Schutzart	IP20
Abmessungen	45x58x25 mm, 40g

ECCTS5241DM20

RF-DMX Receiver/Converter

Zusätzlich zu dem Netzteil zu bestellen
Verwendung mit ECCTR1244CV20

Input	12-24 Vdc
Output	DMX512 bus
Schutzart	IP20
Abmessungen	55x55x21 mm 70 g
Einbaubohrung	Ø55 mm

ECPNL2301DM20

Touch-Wandcontroller

Obligatorisches Gehäuse nicht inbegriffen

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Schutzart	IP20
Abmessungen	178x33x48 mm 230 g
Steuerung	touch RGBW

TLC08

Funkfernbedienung für Controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	CR2450-Batterie
Output	433,92 MHz
Schutzart	IP20
Abmessungen	40x40x10 mm

TLC09

Funkfernbedienung für Controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	CR2450-Batterie
Output	433,92 MHz
Schutzart	IP20
Abmessungen	40x40x10 mm

TLC15

1-Kanal-Funkfernbedienung für TLR07-01

Input	Batterie CR2450
Output	433.92 MHz
Schutzart	IP20
Abmessungen	40x40x10 mm
Reichweite	100m (40m im Innenbereich)

TLC16

2-Kanal-Funkfernbedienung für TLR07-01

Input	Batterie CR2450
Output	433.92 MHz
Schutzart	IP20
Abmessungen	40x40x10 mm
Reichweite	100 m (40 m im Innenbereich)

TLC17

4-Kanal-Funkfernbedienung für TLR07-01

Input	Batterie CR2450
Output	433.92 MHz
Schutzart	IP20
Abmessungen	40x40x10 mm
Reichweite	100 m (40 m im Innenbereich)

TOUCH02L1

1-Zonen-Touch-Panel

Obligatorisches Gehäuse nicht inbegriffen WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Schutzart	IP20
Abmessungen	86x86x36 mm 225 g
Steuerung	Touch RGBW

TOUCH03L1

4-Zonen-Touch-Panel mit Speichern

Obligatorisches Gehäuse nicht inbegriffen WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Schutzart	IP20
Abmessungen	86x86x36 mm 225 g
Steuerung	Touch RGBW
