Neva 3.1

Profili lineari da esterno

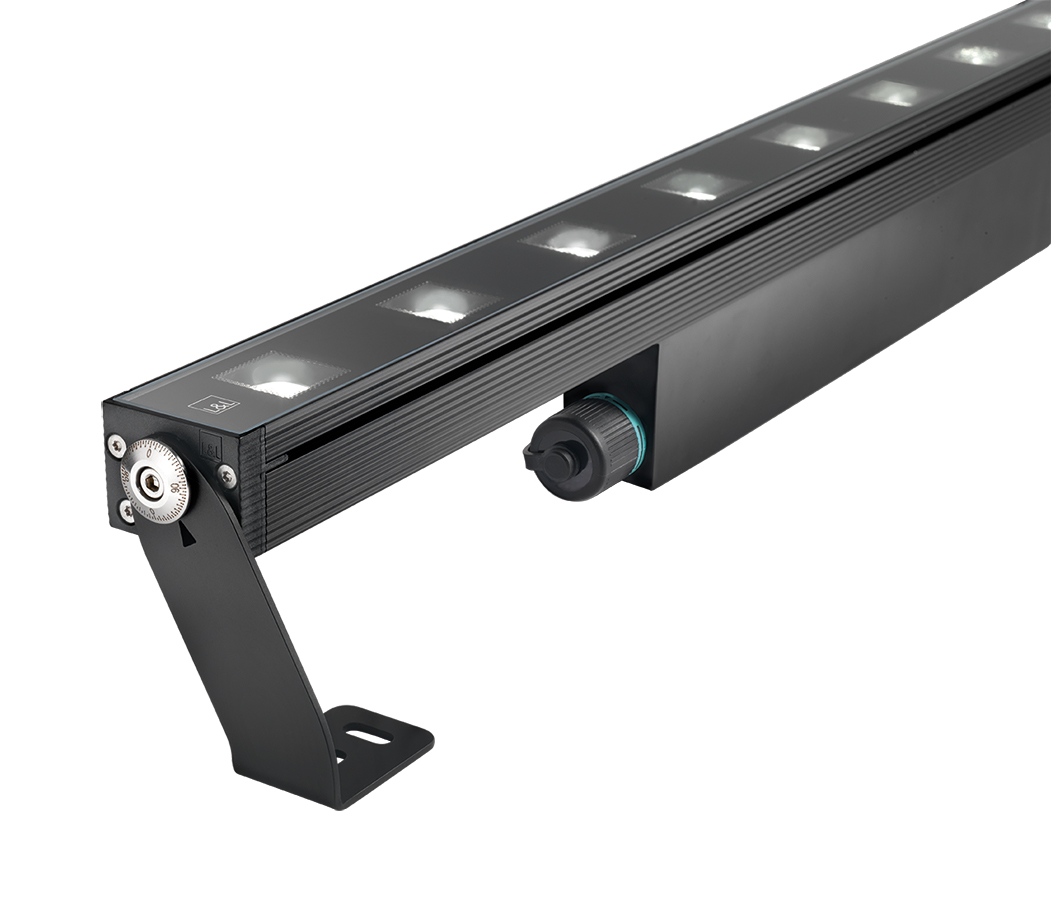

profilo lineare da esterno - 39W 230Vac - 916 mm - passo 60

Dati tecnici

Stampa dati tecnici

kg 2,10
IP65
IP67
IK08
0/1-10V

Installazione	profilo lineare da esterno
Potenza assorbita	39W
Alimentazione	230Vac
Flusso sorgente	3855 lm (3000K)
Flusso emesso	2401 lm (3000K, 30°)
Scheda capitolato	Neva 3.1 profilo lineare da esterno; calpestabile; su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma; Potenza assorbita: 39W; Alimentazione: 230Vac; Flusso sorgente: 3855 lm (3000K); Flusso emesso: 2401 lm (3000K, 30°); 15 power LED passo 60 mm, 3 step MacAdam, 50000h L85 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 11°, 30°, 45°: sistema ottico composto da una serie di sorgenti luminose equidistanti 60 mm tra loro. La lente TIR posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 10°x40°: sistema ottico composto da una serie di sorgenti luminose equidistanti 60 mm tra loro. La lente TIR ellittica posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; CRI Indice resa cromatica: 80; Materiale corpo: corpo realizzato in alluminio ANTICORODAL EN AW 6060 T5 a basso contenuto di rame, ricavato da profilo estruso e successivamente elettrocolorato nero per fornire una migliore dissipazione termica e aumentarne la resistenza alla corrosione. Testate realizzate in poliammide caricate fibra vetro per una maggiore resistenza; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm con serigrafia vetrificata per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Installazione: prodotto completo di connettore IP68 dotato di sistema IPS integrato. Compatibile con cavi con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Possibilità di collegamento entra-esci con accessorio connettore; alimentatore integrato; Gestione: ON/OFF, 0/1-10V; Grado di protezione: IP65, IP67; Grado di resistenza: IK08; Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 45°C (Ta 25°C); Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe II; Peso: 2100 g; Dimensioni: 916x37x74 mm; Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012; Accessori: nido d’ape, WB6511 Frangiluce in acciaio inox verniciato nero - 912 mm, WC6511 Cassaforma in alluminio - 922 mm, WC6711 Cassaforma in alluminio per cartongesso - 922 mm, WFA00 Connettore maschio a 2 poli, WFA01 Connettore maschio a 4 poli, WMA01N Coppia staffe h 75 mm, WMA02N Coppia staffe h 140 mm, WN6001 Kit anticaduta, WN6002 Coppia cavallotti, WN6003 Coppia molle, WN6004 Coppia estrattori per cassaforme, WN6005 Kit di allineamento per cassaforme; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Neva 3.1 profilo lineare da esterno calpestabile su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma Potenza assorbita: 39W Alimentazione: 230Vac Flusso sorgente: 3855 lm (3000K) Flusso emesso: 2401 lm (3000K, 30°) 15 power LED passo 60 mm, 3 step MacAdam, 50000h L85 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 11°, 30°, 45°: sistema ottico composto da una serie di sorgenti luminose equidistanti 60 mm tra loro. La lente TIR posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo, 10°x40°: sistema ottico composto da una serie di sorgenti luminose equidistanti 60 mm tra loro. La lente TIR ellittica posta arretrata garantisce un'elevata qualità dell'emissione luminosa e comfort visivo CRI Indice resa cromatica: 80 Materiale corpo: corpo realizzato in alluminio ANTICORODAL EN AW 6060 T5 a basso contenuto di rame, ricavato da profilo estruso e successivamente elettrocolorato nero per fornire una migliore dissipazione termica e aumentarne la resistenza alla corrosione. Testate realizzate in poliammide caricate fibra vetro per una maggiore resistenza Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm con serigrafia vetrificata per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Installazione: prodotto completo di connettore IP68 dotato di sistema IPS integrato. Compatibile con cavi con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Possibilità di collegamento entra-esci con accessorio connettore alimentatore integrato Gestione: ON/OFF, 0/1-10V Grado di protezione: IP65, IP67 Grado di resistenza: IK08 Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 45°C (Ta 25°C) Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe II Peso: 2100 g Dimensioni: 916x37x74 mm Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012 Accessori: nido d’ape, WB6511 Frangiluce in acciaio inox verniciato nero - 912 mm, WC6511 Cassaforma in alluminio - 922 mm, WC6711 Cassaforma in alluminio per cartongesso - 922 mm, WFA00 Connettore maschio a 2 poli, WFA01 Connettore maschio a 4 poli, WMA01N Coppia staffe h 75 mm, WMA02N Coppia staffe h 140 mm, WN6001 Kit anticaduta, WN6002 Coppia cavallotti, WN6003 Coppia molle, WN6004 Coppia estrattori per cassaforme, WN6005 Kit di allineamento per cassaforme Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento) con staffe, a incasso (soffitto, parete, pavimento) con cassaforma
Numero e tipo LED	15 power LED passo 60 mm, 3 step MacAdam, 50000h L85 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	11°, 30°, 45°, 10°x40°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio anticorodal anodizzato nero
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato
Alimentatore	alimentatore integrato
Gestione	ON/OFF, 0/1-10V
Grado di protezione	IP65, IP67
Grado di resistenza	IK08
Caratteristiche	Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato
DXF Disegno tecnico
LDT Fotometria
IES Fotometria
Dichiarazione di conformità UE
Etichetta energetica Lingua
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

Gallery

Accessori e alimentatori

Accessori (13)

Cassaforme

WC6511

Cassaforma in alluminio - 922 mm

WC6711

Cassaforma in alluminio per cartongesso - 922 mm

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Frangiluce

WB6511

Frangiluce in acciaio inox verniciato nero - 912 mm

Accessori vari

WMA01N Coppia staffe h 75 mm	WMA02N Coppia staffe h 140 mm
WN6001 Kit anticaduta	WN6005 Kit di allineamento per cassaforme

Ricambi

WN6002 Coppia cavallotti	WN6003 Coppia molle
WN6004 Coppia estrattori per cassaforme

Materiale per cablaggio

WFA00

Connettore maschio a 2 poli

per collegamento entra-esci (versione on/off)
IP68

WFA01

Connettore maschio a 4 poli

per collegamento entra-esci (versione 0/1-10V)
IP68

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
