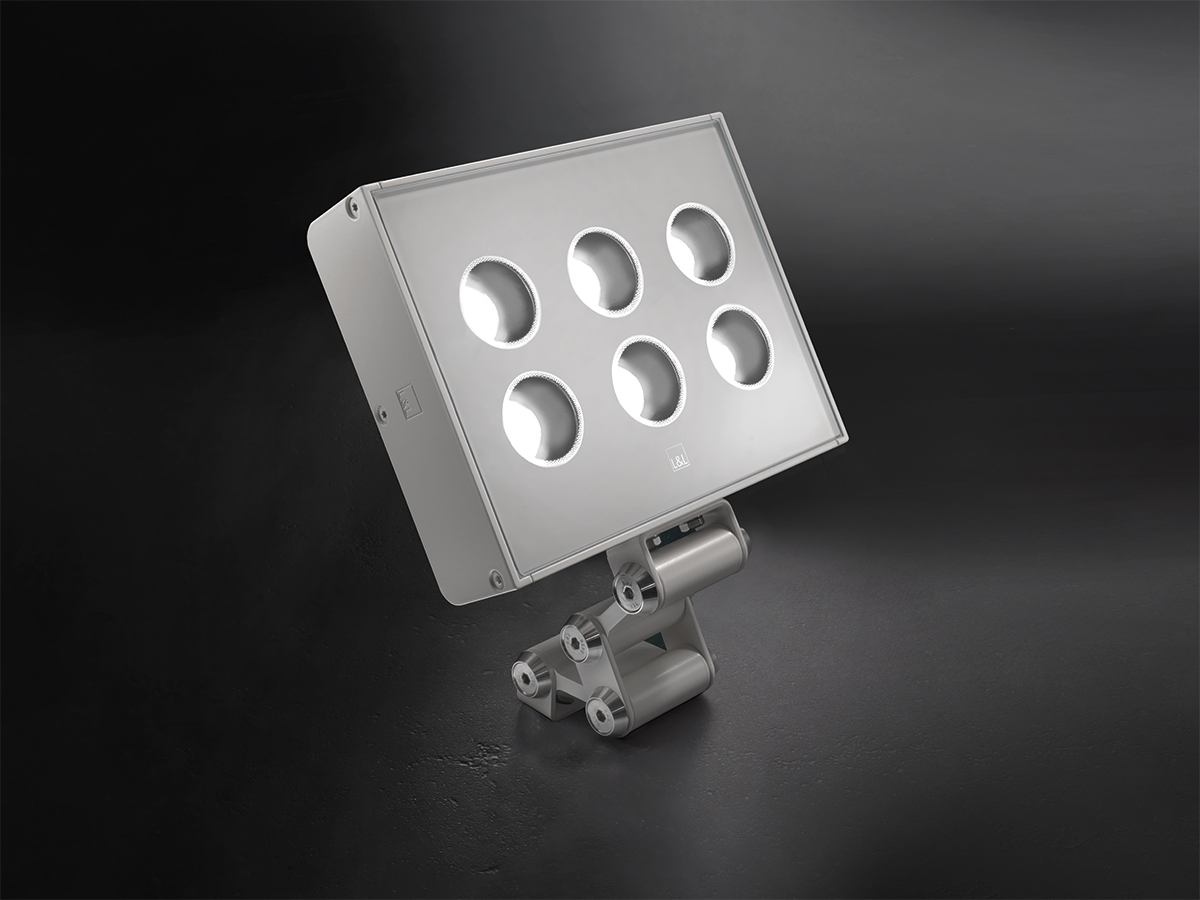

Duomo 3.0

Proiettori da esterno

proiettore da esterno - 28W 230Vac

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Versione con gestione Casambi, controllabile tramite app Casambi

Dati tecnici

Stampa dati tecnici

kg 2,10
IP65
IK06
DALI-2
PUSH

Installazione	proiettore da esterno
Potenza assorbita	28W
Alimentazione	230Vac
Flusso sorgente	2277 lm (3000K, CRI 90), 2640 lm (3000K, CRI 80)
Flusso emesso	1982 lm (3000K, 30°, CRI 90), 2142 lm (3000K, 30°, CRI 80)
Scheda capitolato	Duomo 3.0 proiettore da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 28W; Alimentazione: 230Vac; Flusso sorgente: 2277 lm (3000K, CRI 90), 2640 lm (3000K, CRI 80); Flusso emesso: 1982 lm (3000K, 30°, CRI 90), 2142 lm (3000K, 30°, CRI 80); 6 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 10°: sistema ottico composto da 6 lenti TIR ad alta efficienza, 14°, 63°: sistema ottico composto da 6 lenti TIR arretrate ad alta efficienza combinate con filtro tecnico ad alta qualità, 30°, 35°, 43°: sistema ottico composto da 6 lenti TIR arretrate ad alta efficienza, 18°x44°, 44°x18°: sistema ottico composto da 6 lenti TIR ellittiche arretrate ad alta efficienza combinate con filtro tecnico ad alta qualità; CRI Indice resa cromatica: 80, >90; Materiale corpo: corpo e staffa in lega di alluminio ANTICORODAL EN AW 6060 T5 a basso contenuto di rame per un'ottima resistenza alla corrosione. Corpo e staffa realizzati con processo di estrusione successivamente rifiniti tramite lavorazione tornitura CNC; Finiture: finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9003), finitura di colore bianco antico (RAL 9001) tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9001), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina; Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti. Serigrafia nella stessa tonalità del corpo prodotto; Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche; Installazione: prodotto completo di connettore IP68 dotato di sistema PID integrato. Compatibile con cavi con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Grazie all'accessorio braccio articolato Duomo può essere installato a sbalzo da cornicioni o altri elementi architettonici. Possibilità di orientare il corpo sull'asse verticale di ± 20°; alimentatore integrato; Gestione: PUSH, DALI-2, ON/OFF; Grado di protezione: IP65; Grado di resistenza: IK06; Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica; su richiesta disponibile con adattatore per binario Eurostandard e la versione 0/1-10V o con controllo Bluetooth; Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe II; Peso: 2100 g; Dimensioni: 206x166x50 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: nido d’ape, WFA00 Connettore maschio a 2 poli, WFA01 Connettore maschio a 4 poli, WMA006 Braccio articolato, WMA00E Braccio articolato, WMA00H Braccio articolato, WMA066 Staffa di fissaggio, WMA06E Staffa di fissaggio, WMA06H Staffa di fissaggio; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Duomo 3.0 proiettore da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 28W Alimentazione: 230Vac Flusso sorgente: 2277 lm (3000K, CRI 90), 2640 lm (3000K, CRI 80) Flusso emesso: 1982 lm (3000K, 30°, CRI 90), 2142 lm (3000K, 30°, CRI 80) 6 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 10°: sistema ottico composto da 6 lenti TIR ad alta efficienza, 14°, 63°: sistema ottico composto da 6 lenti TIR arretrate ad alta efficienza combinate con filtro tecnico ad alta qualità, 30°, 35°, 43°: sistema ottico composto da 6 lenti TIR arretrate ad alta efficienza, 18°x44°, 44°x18°: sistema ottico composto da 6 lenti TIR ellittiche arretrate ad alta efficienza combinate con filtro tecnico ad alta qualità CRI Indice resa cromatica: 80, >90 Materiale corpo: corpo e staffa in lega di alluminio ANTICORODAL EN AW 6060 T5 a basso contenuto di rame per un'ottima resistenza alla corrosione. Corpo e staffa realizzati con processo di estrusione successivamente rifiniti tramite lavorazione tornitura CNC Finiture: finitura di colore bianco ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9003), finitura di colore bianco antico (RAL 9001) tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9001), finitura di colore antracite ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina Finitura RAL su richiesta Materiale schermo: vetro extrachiaro trasparente con serigrafia vetrificata di spessore 4 mm ad alta trasmittanza per garantire uniformità cromatica della luce e temprato per un’ottima resistenza ai graffi e agli urti. Serigrafia nella stessa tonalità del corpo prodotto Guarnizioni: le guarnizioni in silicone ricotto garantiscono nel tempo una massima resistenza ai raggi UV e una inalterabilità delle caratteristiche meccaniche Installazione: prodotto completo di connettore IP68 dotato di sistema PID integrato. Compatibile con cavi con sezione minima 2x1 e Ø del cavo min. 7 mm max. 12 mm. Connessione agevolata per un'installazione efficace e rapida. Grazie all'accessorio braccio articolato Duomo può essere installato a sbalzo da cornicioni o altri elementi architettonici. Possibilità di orientare il corpo sull'asse verticale di ± 20° alimentatore integrato Gestione: PUSH, DALI-2, ON/OFF Grado di protezione: IP65 Grado di resistenza: IK06 Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica su richiesta disponibile con adattatore per binario Eurostandard e la versione 0/1-10V o con controllo Bluetooth Sistemi di protezione: PID (Protective Impedance Device) protegge gli apparecchi illuminanti da fenomeni di natura elettrica esterni all’impianto, come accumuli di cariche elettrostatiche o fenomeni di tipo impulsivo, provenienti dalla linea elettrica. In generale eventi a basso contenuto energetico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe II Peso: 2100 g Dimensioni: 206x166x50 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: nido d’ape, WFA00 Connettore maschio a 2 poli, WFA01 Connettore maschio a 4 poli, WMA006 Braccio articolato, WMA00E Braccio articolato, WMA00H Braccio articolato, WMA066 Staffa di fissaggio, WMA06E Staffa di fissaggio, WMA06H Staffa di fissaggio Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento)
Numero e tipo LED	6 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K

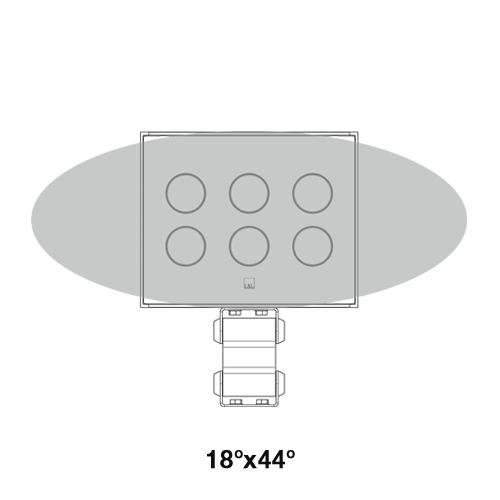

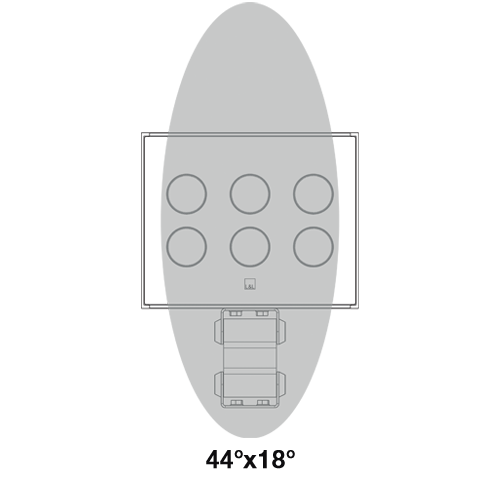

Ottiche	10°, 14°, 30°, 35°, 43°, 63°, 18°x44°, 44°x18°
CRI Indice resa cromatica	80, >90
Materiale corpo	corpo e staffa in alluminio anticorodal
Materiale schermo	schermo in vetro extrachiaro temprato e serigrafato
Finiture	bianco, bianco antico, antracite
Alimentatore	alimentatore integrato
Gestione	PUSH, DALI-2, ON/OFF
Grado di protezione	IP65
Grado di resistenza	IK06
Caratteristiche	Velocità d'installazione: collegamento diretto tra apparecchio e rete elettrica
Note	su richiesta disponibile con adattatore per binario Eurostandard e la versione 0/1-10V o con controllo Bluetooth
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (9)

Nido d’ape

Aggiungi l’accessorio ottico nel Genera Codice

nido d’ape

integrato nel corpo illuminante

Non applicabile sull'ottica 10°

Accessori vari

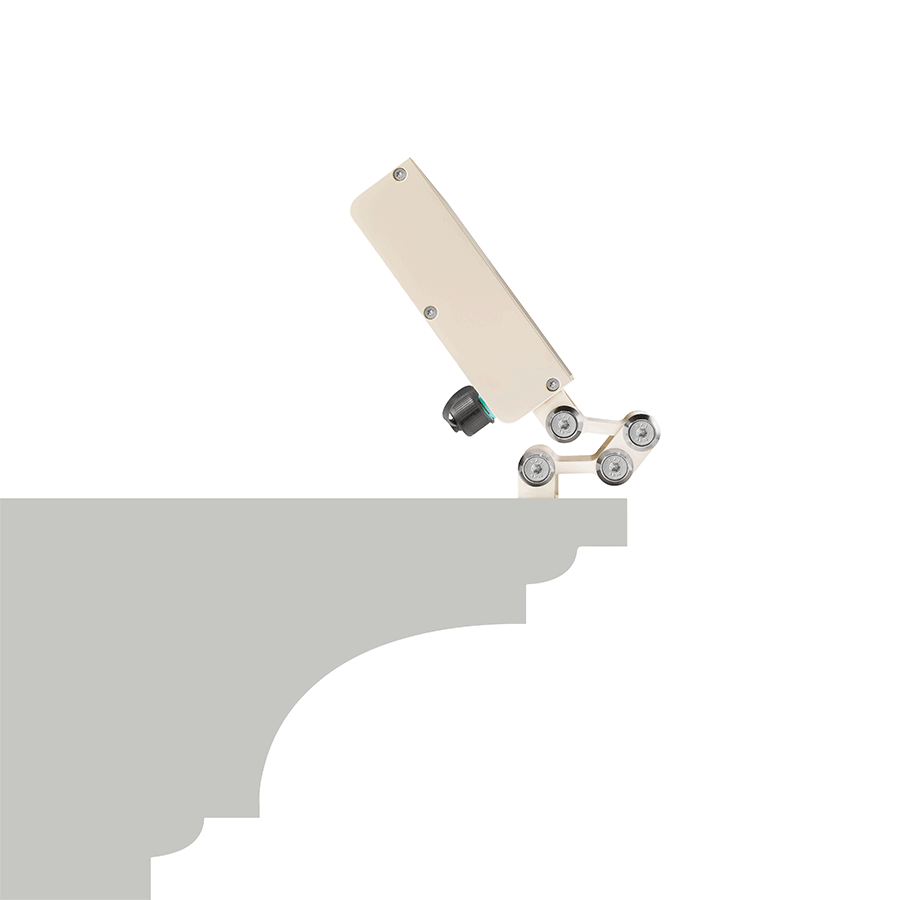

WMA006 Braccio articolato bianco antico	WMA00E Braccio articolato bianco
WMA00H Braccio articolato antracite	WMA066 Staffa di fissaggio bianco antico
WMA06E Staffa di fissaggio bianco	WMA06H Staffa di fissaggio antracite

Materiale per cablaggio

WFA00

Connettore maschio a 2 poli

per collegamento entra-esci (versione on/off)
IP68
Ø23x50 mm

WFA01

Connettore maschio a 4 poli

per collegamento entra-esci
IP68
Ø23x50 mm

Alimentatori (0)

Alimentatori non previsti

Elettronica di controllo (0)

Controller non previsti

Input di comando (0)

Input di comando non previsti
