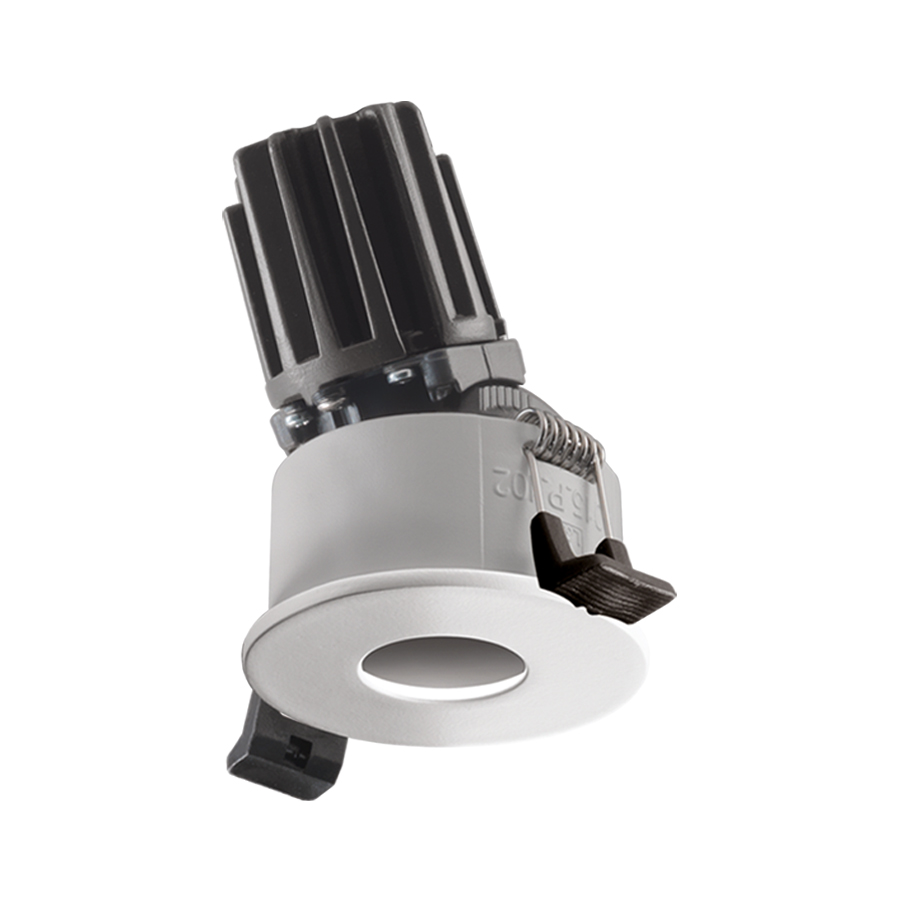

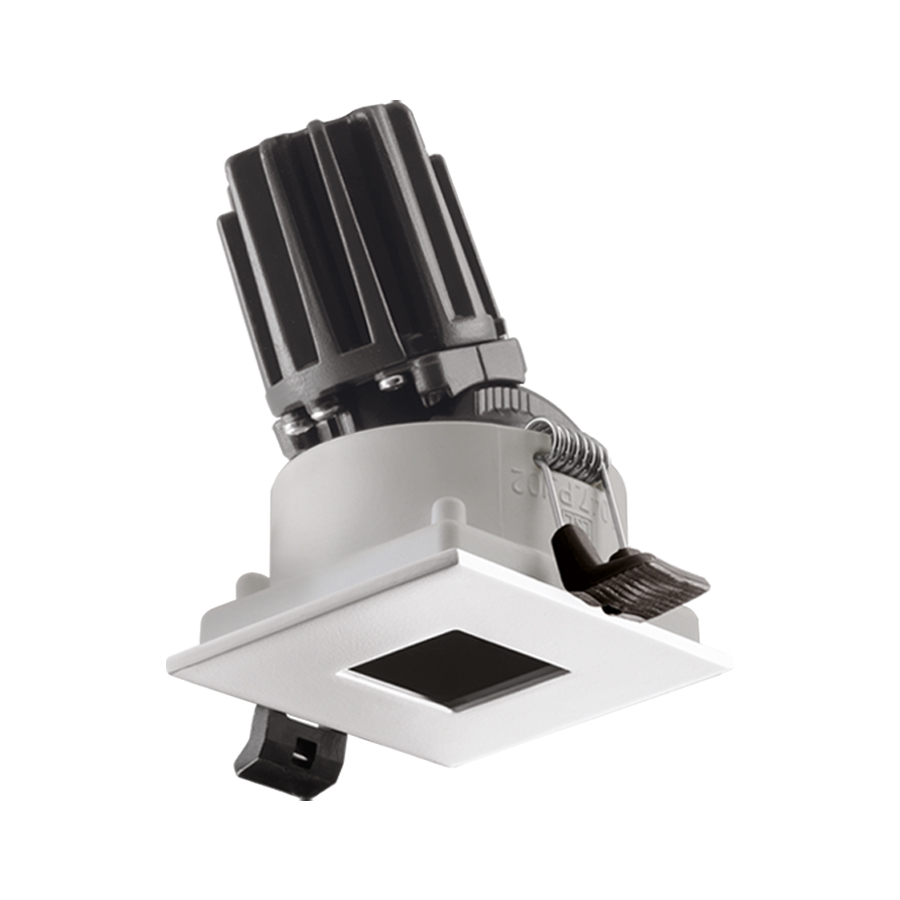

Combina D 1.1 Incassi downlight da interno per showroom, uffici, retail

Dati tecnici

Accessori d'installazione non inclusi obbligatori

0,30 kg
IP40
IP44 con filtro

Installazione	incasso downlight da interno
Potenza assorbita	max 6W
Alimentazione	max 500mA
Flusso sorgente	637 lm (3000K, 500mA)
Flusso emesso	293 lm (3000K, 500mA, 16°)
Scheda capitolato	Combina D 1.1 incasso downlight da interno; Premi: Iconic Awards 2021, Innovation Award Architecture+ Technology 2020, LIT Lighting Design Awards 2020; a incasso (soffitto); Potenza assorbita: max 6W; Alimentazione: max 500mA; Flusso sorgente: 637 lm (3000K, 500mA); Flusso emesso: 293 lm (3000K, 500mA, 16°); 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: 16°, 22°, 33°: sistema ottico composto da lente TIR arretrata ad alta efficienza; CRI Indice resa cromatica: >90; Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione e Bayblend antifiamma. Ghiera e frontale realizzati in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione; Finitura RAL su richiesta; alimentatore non incluso; Collegamento: in serie; inclusi 2 cavi in PVC unipolari di 0,30 m; Grado di protezione: IP40, IP44 con filtro; UGR <13; Possibilità di ruotare il corpo dell'apparecchio di 350° e orientarlo fino a 30° per direzionare l'emissione luminosa. Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto; Temperatura di esercizio: 0°C — +45°C; Classe di isolamento: classe III; Peso: 300 gr; Dimensioni: ø70 mm / 70x70 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WGCC10A1F Ghiera di fissaggio tonda, WGCC10A1T Ghiera di fissaggio, WGCC10A2F Ghiera di fissaggio quadrata, WGCC10A2T Ghiera di fissaggio, WHCC10A1 Nido d’ape , WHCC10A2 Nido d’ape , WRCC10R1D Filtro diffusore, WRCC10R1T Schermo IP44 trasparente, WRCC10R1W Filtro ellittico, WRCC10S1D Filtro diffusore, WRCC10S1T Schermo IP44 trasparente, WRCC10S1W Filtro ellittico, WZCC10108 Frontale tondo piatto, WZCC1010E Frontale tondo piatto, WZCC1010N Frontale tondo piatto, WZCC1010Z Frontale tondo piatto, WZCC10208 Frontale quadrato piatto, WZCC1020E Frontale quadrato piatto, WZCC1020N Frontale quadrato piatto, WZCC1020Z Frontale quadrato piatto, WZCC10308 Frontale tondo semi-profondo, WZCC1030E Frontale tondo semi-profondo, WZCC1030N Frontale tondo semi-profondo, WZCC1030Z Frontale tondo semi-profondo, WZCC10408 Frontale quadrato semi-profondo, WZCC1040E Frontale quadrato semi-profondo, WZCC1040N Frontale quadrato semi-profondo, WZCC1040Z Frontale quadrato semi-profondo; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Combina D 1.1 incasso downlight da interno Premi: Iconic Awards 2021, Innovation Award Architecture+ Technology 2020, LIT Lighting Design Awards 2020 a incasso (soffitto) Potenza assorbita: max 6W Alimentazione: max 500mA Flusso sorgente: 637 lm (3000K, 500mA) Flusso emesso: 293 lm (3000K, 500mA, 16°) 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: 16°, 22°, 33°: sistema ottico composto da lente TIR arretrata ad alta efficienza CRI Indice resa cromatica: >90 Materiale corpo: corpo realizzato in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione e Bayblend antifiamma. Ghiera e frontale realizzati in lega di alluminio pressofuso EN AB 46100 a basso contenuto di rame per un'ottima resistenza alla corrosione Finitura RAL su richiesta alimentatore non incluso Collegamento: in serie inclusi 2 cavi in PVC unipolari di 0,30 m Grado di protezione: IP40, IP44 con filtro UGR <13 Possibilità di ruotare il corpo dell'apparecchio di 350° e orientarlo fino a 30° per direzionare l'emissione luminosa. Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto Temperatura di esercizio: 0°C — +45°C Classe di isolamento: classe III Peso: 300 gr Dimensioni: ø70 mm / 70x70 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WGCC10A1F Ghiera di fissaggio tonda, WGCC10A1T Ghiera di fissaggio, WGCC10A2F Ghiera di fissaggio quadrata, WGCC10A2T Ghiera di fissaggio, WHCC10A1 Nido d’ape , WHCC10A2 Nido d’ape , WRCC10R1D Filtro diffusore, WRCC10R1T Schermo IP44 trasparente, WRCC10R1W Filtro ellittico, WRCC10S1D Filtro diffusore, WRCC10S1T Schermo IP44 trasparente, WRCC10S1W Filtro ellittico, WZCC10108 Frontale tondo piatto, WZCC1010E Frontale tondo piatto, WZCC1010N Frontale tondo piatto, WZCC1010Z Frontale tondo piatto, WZCC10208 Frontale quadrato piatto, WZCC1020E Frontale quadrato piatto, WZCC1020N Frontale quadrato piatto, WZCC1020Z Frontale quadrato piatto, WZCC10308 Frontale tondo semi-profondo, WZCC1030E Frontale tondo semi-profondo, WZCC1030N Frontale tondo semi-profondo, WZCC1030Z Frontale tondo semi-profondo, WZCC10408 Frontale quadrato semi-profondo, WZCC1040E Frontale quadrato semi-profondo, WZCC1040N Frontale quadrato semi-profondo, WZCC1040Z Frontale quadrato semi-profondo Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto)
Numero e tipo LED	1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	16°, 22°, 33°
CRI Indice resa cromatica	>90
Materiale corpo	corpo in alluminio pressofuso e Bayblend, ghiera e frontale in alluminio pressofuso
Alimentatore	alimentatore non incluso
Collegamento	in serie
Cavi di alimentazione	inclusi 2 cavi in PVC unipolari di 0,30 m
Grado di protezione	IP40, IP44 con filtro
Caratteristiche	UGR <13
Note	Possibilità di ruotare il corpo dell'apparecchio di 350° e orientarlo fino a 30° per direzionare l'emissione luminosa. Cablaggio elettrico facilitato. La possibilità di collegare i cavi elettrici direttamente al connettore agevola l’installazione del prodotto
Stato	Disponibile

Leggi tutto

Chiudi

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

500mA costante; max 6W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

500mA costante; max 12W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

230Vac 50-60 Hz

Output

310mA costante; max 16,5W
340mA costante; max 18W
370mA costante; max 19,5W
400mA costante; max 21W
430mA costante; max 22,5W
460mA costante; max 24W
490mA costante; max 26W
250mA costante; max 13W

280mA costante; max 15W

520mA costante; max 27,5W

550mA costante; max 29W

580mA costante; max 30W

610mA costante; max 30W

640mA costante; max 30W

670mA costante; max 30W

700mA costante; max 30W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

230Vac 50-60 Hz

Output

310mA costante; max 16,5W
340mA costante; max 18W
370mA costante; max 20W
400mA costante; max 21W
430mA costante; max 23W
460mA costante; max 25W
490mA costante; max 26W
250mA costante; max 13W

280mA costante; max 15W

520mA costante; max 26W

550mA costante; max 27W

580mA costante; max 29W

610mA costante; max 30W

640mA costante; max 30W

670mA costante; max 30W

700mA costante; max 30W

Dimmerazione

PUSH, DALI, ON/OFF

IP alimentatore

IP20

Input

12-48 Vdc

Grado di protezione

IP20

Dimensioni

45x58x25 mm, 40g

Accessori d'installazione non inclusi obbligatori WGCC10A1F Ghiera di fissaggio tonda per installazione a filo soffitto	Accessori d'installazione non inclusi obbligatori WGCC10A1T Ghiera di fissaggio per installazione in battuta
Accessori d'installazione non inclusi obbligatori WGCC10A2F Ghiera di fissaggio quadrata per installazione a filo soffitto	Accessori d'installazione non inclusi obbligatori WGCC10A2T Ghiera di fissaggio per installazione in battuta

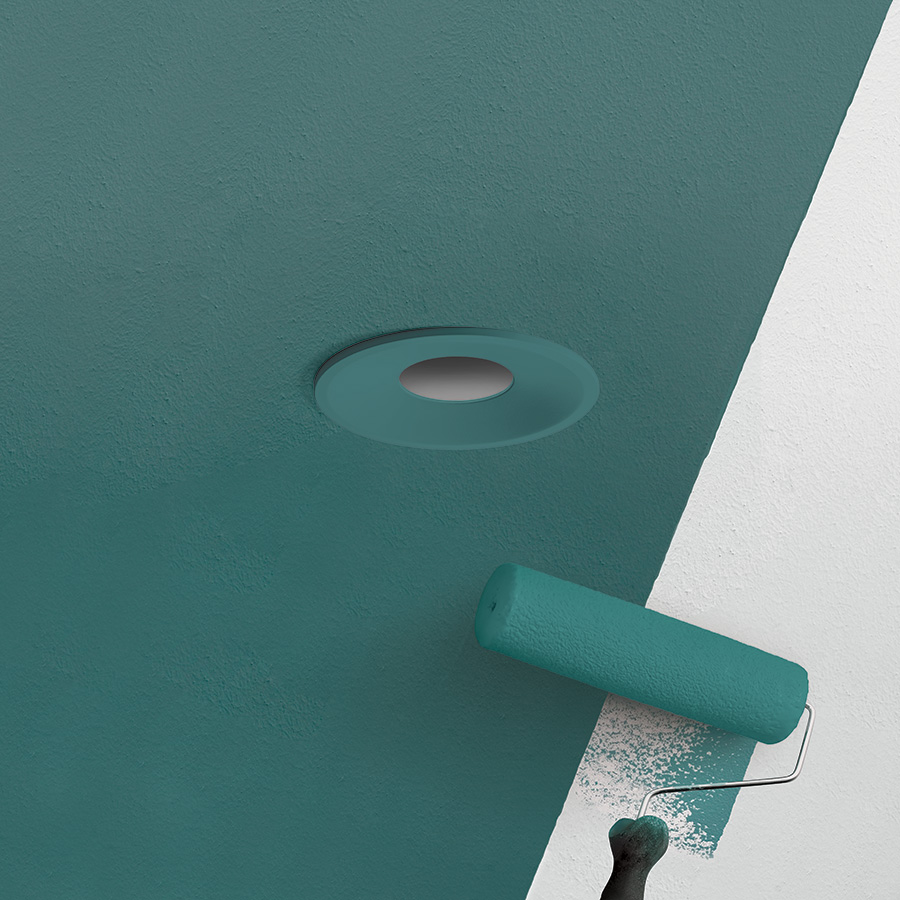

Accessori d'installazione non inclusi obbligatori WZCC10108 Frontale tondo piatto primer Le vernici utilizzabili sui corpi illuminanti trattati con primer sono quelle adatte all’utilizzo su superfici murarie, ossia: smalti poliuretanici bicomponenti, vernici acriliche bicomponenti	Accessori d'installazione non inclusi obbligatori WZCC1010E Frontale tondo piatto bianco
Accessori d'installazione non inclusi obbligatori WZCC1010N Frontale tondo piatto nero	Accessori d'installazione non inclusi obbligatori WZCC1010Z Frontale tondo piatto bronzo antico
Accessori d'installazione non inclusi obbligatori WZCC10208 Frontale quadrato piatto primer Le vernici utilizzabili sui corpi illuminanti trattati con primer sono quelle adatte all’utilizzo su superfici murarie, ossia: smalti poliuretanici bicomponenti, vernici acriliche bicomponenti	Accessori d'installazione non inclusi obbligatori WZCC1020E Frontale quadrato piatto bianco
Accessori d'installazione non inclusi obbligatori WZCC1020N Frontale quadrato piatto nero	Accessori d'installazione non inclusi obbligatori WZCC1020Z Frontale quadrato piatto bronzo antico
Accessori d'installazione non inclusi obbligatori WZCC10308 Frontale tondo semi-profondo primer Le vernici utilizzabili sui corpi illuminanti trattati con primer sono quelle adatte all’utilizzo su superfici murarie, ossia: smalti poliuretanici bicomponenti, vernici acriliche bicomponenti	Accessori d'installazione non inclusi obbligatori WZCC1030E Frontale tondo semi-profondo bianco
Accessori d'installazione non inclusi obbligatori WZCC1030N Frontale tondo semi-profondo nero	Accessori d'installazione non inclusi obbligatori WZCC1030Z Frontale tondo semi-profondo bronzo antico
Accessori d'installazione non inclusi obbligatori WZCC10408 Frontale quadrato semi-profondo primer Le vernici utilizzabili sui corpi illuminanti trattati con primer sono quelle adatte all’utilizzo su superfici murarie, ossia: smalti poliuretanici bicomponenti, vernici acriliche bicomponenti	Accessori d'installazione non inclusi obbligatori WZCC1040E Frontale quadrato semi-profondo bianco
Accessori d'installazione non inclusi obbligatori WZCC1040N Frontale quadrato semi-profondo nero	Accessori d'installazione non inclusi obbligatori WZCC1040Z Frontale quadrato semi-profondo bronzo antico

WRCC10R1D Filtro diffusore frontale tondo: piatto, semi-profondo, profondo frontale quadrato: profondo	WRCC10R1W Filtro ellittico L'inserimento del filtro varia l'emissione luminosa, si invita a consultare le curve fotometriche. frontale tondo: piatto, semi-profondo, profondo frontale quadrato: profondo
WRCC10S1D Filtro diffusore frontale quadrato: piatto, semi-profondo	WRCC10S1W Filtro ellittico L'inserimento del filtro varia l'emissione luminosa, si invita a consultare le curve fotometriche. frontale quadrato: piatto, semi-profondo

Combina D 1.1

Genera codice

Dati tecnici

Leggi tutto

Chiudi

Download

Gallery

Accessori e alimentatori

Accessori (28)

Ghiere di fissaggio

Accessori d'installazione non inclusi obbligatori

WGCC10A1F

Ghiera di fissaggio tonda

Accessori d'installazione non inclusi obbligatori

WGCC10A1T

Ghiera di fissaggio

Accessori d'installazione non inclusi obbligatori

WGCC10A2F

Ghiera di fissaggio quadrata

Accessori d'installazione non inclusi obbligatori

WGCC10A2T

Ghiera di fissaggio

Frontali

Accessori d'installazione non inclusi obbligatori

WZCC10108

Frontale tondo piatto

Accessori d'installazione non inclusi obbligatori

WZCC1010E

Frontale tondo piatto

Accessori d'installazione non inclusi obbligatori

WZCC1010N

Frontale tondo piatto

Accessori d'installazione non inclusi obbligatori

WZCC1010Z

Frontale tondo piatto

Accessori d'installazione non inclusi obbligatori

WZCC10208

Frontale quadrato piatto

Accessori d'installazione non inclusi obbligatori

WZCC1020E

Frontale quadrato piatto

Accessori d'installazione non inclusi obbligatori

WZCC1020N

Frontale quadrato piatto

Accessori d'installazione non inclusi obbligatori

WZCC1020Z

Frontale quadrato piatto

Accessori d'installazione non inclusi obbligatori

WZCC10308

Frontale tondo semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1030E

Frontale tondo semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1030N

Frontale tondo semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1030Z

Frontale tondo semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC10408

Frontale quadrato semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1040E

Frontale quadrato semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1040N

Frontale quadrato semi-profondo

Accessori d'installazione non inclusi obbligatori

WZCC1040Z

Frontale quadrato semi-profondo

Nido d’ape

WHCC10A1

Nido d’ape

WHCC10A2

Nido d’ape

Filtri

WRCC10R1D

Filtro diffusore

WRCC10R1W
