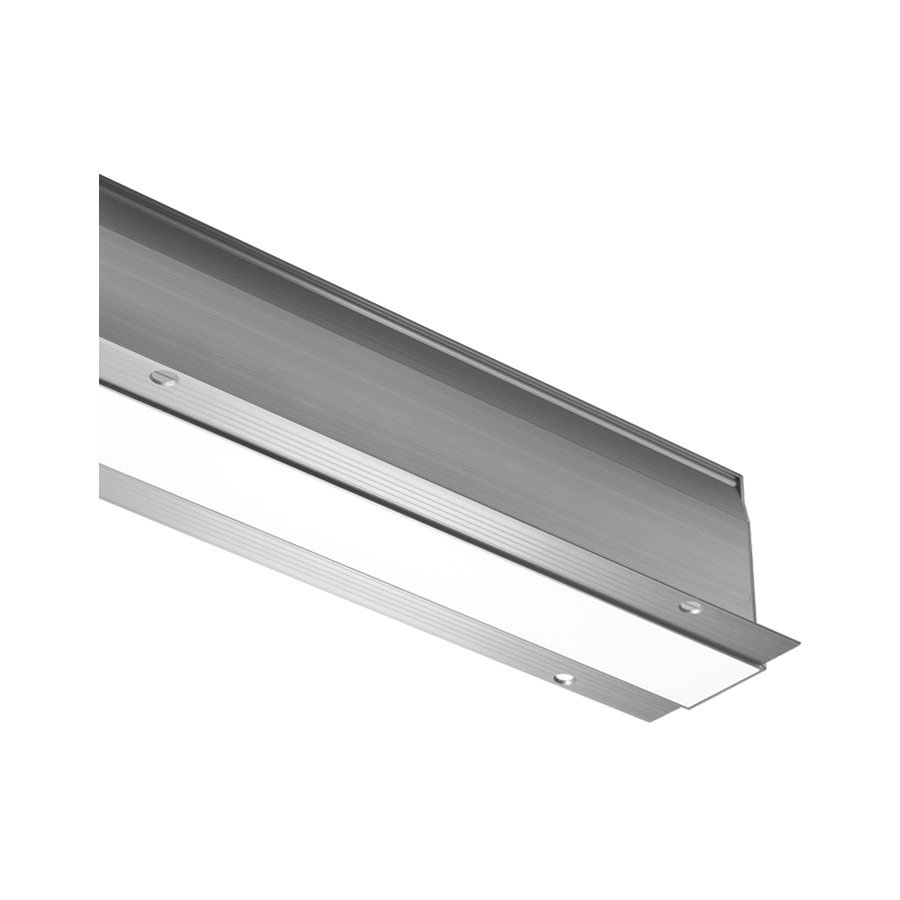

Brenta 1 Custom Profili lineari da interno per linee di luce continua

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Versione con gestione Casambi, controllabile tramite app Casambi

Dati tecnici

Stampa dati tecnici

Cassaforma non inclusa obbligatoria
Schermo non incluso obbligatorio

kg/m 2.26 (flush) kg/m 2.40 (deep set)
IP40
DALI-2
PUSH

Installazione	profilo lineare da interno
Potenza assorbita	19W/m, 27W/m
Alimentazione	230Vac
Flusso sorgente	19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm)
Flusso emesso	19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m
Scheda capitolato	Brenta 1 Custom profilo lineare da interno; a incasso (soffitto, parete), installazione arretrata - cassaforma 2250 mm, installazione a filo - cassaforma 2810 mm, installazione a filo - cassaforma 2250 mm, installazione arretrata - cassaforma 2810 mm; Potenza assorbita: 19W/m, 27W/m; Alimentazione: 230Vac; Flusso sorgente: 19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm); Flusso emesso: 19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m; 48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K; Ottiche: diffusa - 10000 mm, diffusa - 15000 mm, diffusa - 5000 mm, microprismatizzata - 10000 mm, microprismatizzata - 15000 mm, microprismatizzata - 5000 mm; CRI Indice resa cromatica: >90; Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo); Materiale schermo: diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa), diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata); Installazione: installazione facilitata grazie al sistema magnetico di aggancio sorgente alla cassaforma. Il cablaggio è agevolato dal sistema di connessione entra-esci; Lunghezza (apparecchio illuminante): 2242 mm, 2802 mm; W/m: 27W/m, 19W/m; alimentatore integrato; morsettiera; Gestione: PUSH, DALI-2, ON/OFF; Grado di protezione: IP40; CRI >90; cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio. Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata; Temperatura di esercizio: 0°C — +45°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe I; Peso: 2,26 kg/m (a filo); 2,40 kg/m (arretrato); Dimensioni: a filo: 82x80x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 82x95x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; Foro d’incasso: 45x570/850/1130/1692/2253/2813 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WABR100A Coppia di testate per cassaforma, WABR100F Coppia di testate per cassaforma, WABR101A Kit di allineamento per cassaforme, WCBR17A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR17AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR17F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR17FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR190PA Cassaforma ad angolo su piano orizzontale, WCBR190PF Cassaforma ad angolo su piano orizzontale, WCBR190SA Cassaforma in alluminio per cartongesso ad angolo su piano verticale, WCBR190SF Cassaforma in alluminio per cartongesso ad angolo su piano verticale, WCBR19A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR19AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR19F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR19FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR105D Schermo, WRBR105P Schermo, WRBR110D Schermo, WRBR110P Schermo, WRBR115D Schermo, WRBR115P Schermo, WUBR1000 Kit antifuga; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Brenta 1 Custom profilo lineare da interno a incasso (soffitto, parete), installazione arretrata - cassaforma 2250 mm, installazione a filo - cassaforma 2810 mm, installazione a filo - cassaforma 2250 mm, installazione arretrata - cassaforma 2810 mm Potenza assorbita: 19W/m, 27W/m Alimentazione: 230Vac Flusso sorgente: 19W/m, 3000K: 1003 lm (562 mm), 1504 lm (842 mm), 2006 lm (1122 mm), 3010 lm (1682 mm), 4013 lm (2242 mm), 5016 lm (2802 mm), 27W/m, 3000K: 1404 lm (562 mm), 2106 lm (842 mm), 2810 lm (1122 mm), 4213 lm (1682 mm), 5620 lm (2242 mm), 7022 lm (2802 mm) Flusso emesso: 19W/m, 3000K, ottica diffusa, installazione a filo: 1100 lm/m; 19W/m, 3000K, ottica diffusa, installazione arretrata: 750 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione a filo: 1000 lm/m; 19W/m, 3000K, ottica microprismatizzata, installazione arretrata: 800 lm/m; 27W/m, 3000K, ottica diffusa, installazione a filo: 1550 lm/m; 27W/m, 3000K, ottica diffusa, installazione arretrata: 1050 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione a filo: 1400 lm/m; 27W/m, 3000K, ottica microprismatizzata, installazione arretrata: 1100 lm/m 48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K Ottiche: diffusa - 10000 mm, diffusa - 15000 mm, diffusa - 5000 mm, microprismatizzata - 10000 mm, microprismatizzata - 15000 mm, microprismatizzata - 5000 mm CRI Indice resa cromatica: >90 Materiale corpo: apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata nero lucido ricavata da estruso lavorato (installazione arretrata), apparecchio illuminante in alluminio, cassaforma in alluminio anodizzata grigia ricavata da estruso lavorato (installazione a filo) Materiale schermo: diffusore in policarbonato opalino, montato arretrato di 15 mm rispetto alla superficie (versione diffusa), diffusore microprismatizzato, montato arretrato di 15 mm rispetto alla superficie che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata), diffusore in policarbonato opalino, montato a filo superficie (versione diffusa), diffusore microprismatizzato, montato a filo superficie, che offre la possibilità di ridurre l'abbagliamento (versione microprismatizzata) Installazione: installazione facilitata grazie al sistema magnetico di aggancio sorgente alla cassaforma. Il cablaggio è agevolato dal sistema di connessione entra-esci Lunghezza (apparecchio illuminante): 2242 mm, 2802 mm W/m: 27W/m, 19W/m alimentatore integrato morsettiera Gestione: PUSH, DALI-2, ON/OFF Grado di protezione: IP40 CRI >90 cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio. Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata Temperatura di esercizio: 0°C — +45°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe I Peso: 2,26 kg/m (a filo); 2,40 kg/m (arretrato) Dimensioni: a filo: 82x80x567 / 847 / 1127 / 1689 / 2250 / 2810 mm; arretrato: 82x95x567 / 847 / 1127 / 1689 / 2250 / 2810 mm Foro d’incasso: 45x570/850/1130/1692/2253/2813 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WABR100A Coppia di testate per cassaforma, WABR100F Coppia di testate per cassaforma, WABR101A Kit di allineamento per cassaforme, WCBR17A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR17AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR17F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR17FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR190PA Cassaforma ad angolo su piano orizzontale, WCBR190PF Cassaforma ad angolo su piano orizzontale, WCBR190SA Cassaforma in alluminio per cartongesso ad angolo su piano verticale, WCBR190SF Cassaforma in alluminio per cartongesso ad angolo su piano verticale, WCBR19A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR19AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm, WCBR19F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WCBR19FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm, WF0320 Connettore femmina a 3 poli, WF0321 Connettore femmina a 5 poli, WNBR000A Coppia estrattori per cassaforme, WNBR001A Kit anticaduta, WRBR105D Schermo, WRBR105P Schermo, WRBR110D Schermo, WRBR110P Schermo, WRBR115D Schermo, WRBR115P Schermo, WUBR1000 Kit antifuga Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto, parete), installazione arretrata - cassaforma 2250 mm, installazione a filo - cassaforma 2810 mm, installazione a filo - cassaforma 2250 mm, installazione arretrata - cassaforma 2810 mm
Numero e tipo LED	48/ 72/ 96/ 144/ 192/ 240 mid power LED, 3 step MacAdam, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K
Ottiche	diffusa - 10000 mm, diffusa - 15000 mm, diffusa - 5000 mm, microprismatizzata - 10000 mm, microprismatizzata - 15000 mm, microprismatizzata - 5000 mm
CRI Indice resa cromatica	>90
Materiale corpo	corpo in alluminio
Materiale schermo	schermo in policarbonato opalino (versione diffusa), schermo in policarbonato microprismatizzato (versione microprismatizzata)
Lunghezza (apparecchio illuminante)	2242 mm, 2802 mm
W/m	27W/m, 19W/m
Alimentatore	alimentatore integrato
Cavi di alimentazione	morsettiera
Gestione	PUSH, DALI-2, ON/OFF
Grado di protezione	IP40
Caratteristiche	CRI >90
Note	cassaforma non inclusa obbligatoria, schermo non incluso obbligatorio. Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata
Stato	Disponibile

Cassaforma non inclusa obbligatoria WCBR17A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm 2250 mm	Cassaforma non inclusa obbligatoria WCBR17AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm 2247 mm Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata
Cassaforma non inclusa obbligatoria WCBR17F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm 2250 mm	Cassaforma non inclusa obbligatoria WCBR17FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm 2247 mm Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata
WCBR190PA Cassaforma ad angolo su piano orizzontale installazione arretrata - 588x620 mm	WCBR190PF Cassaforma ad angolo su piano orizzontale installazione a filo - 588x620 mm
WCBR190SA Cassaforma in alluminio per cartongesso ad angolo su piano verticale installazione arretrata - 644x644 mm	WCBR190SF Cassaforma in alluminio per cartongesso ad angolo su piano verticale installazione a filo - 644x644 mm
Cassaforma non inclusa obbligatoria WCBR19A Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm 2810 mm	Cassaforma non inclusa obbligatoria WCBR19AC Cassaforma in alluminio per cartongesso nera per installazione arretrata - h 95 mm 2807 mm Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata
Cassaforma non inclusa obbligatoria WCBR19F Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm 2810 mm	Cassaforma non inclusa obbligatoria WCBR19FC Cassaforma in alluminio per cartongesso per installazione a filo - h 80 mm 2807 mm Vedi cassaforme standard Brenta 1 per eventuale completamento della lunghezza desiderata

WRBR105D Schermo ottica diffusa - 5000 mm	WRBR105P Schermo ottica microprismatizzata - 5000 mm
WRBR110D Schermo ottica diffusa - 10000 mm	WRBR110P Schermo ottica microprismatizzata - 10000 mm
WRBR115D Schermo ottica diffusa - 15000 mm	WRBR115P Schermo ottica microprismatizzata - 15000 mm

WABR100A Coppia di testate per cassaforma installazione arretrata	WABR100F Coppia di testate per cassaforma installazione a filo
WABR101A Kit di allineamento per cassaforme	WF0320 Connettore femmina a 3 poli
WF0321 Connettore femmina a 5 poli	WNBR000A Coppia estrattori per cassaforme
WNBR001A Kit anticaduta Cassaforma: 1689 mm - 2250 mm - 2810 mm	WUBR1000 Kit antifuga
