Updown 3.6

Appliques d'extérieur

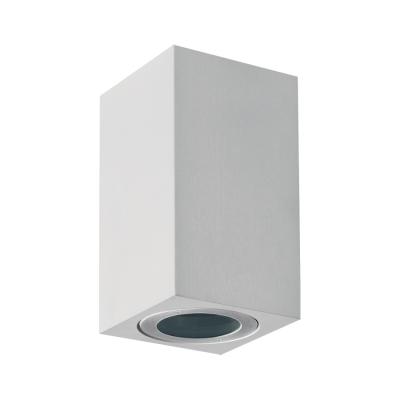

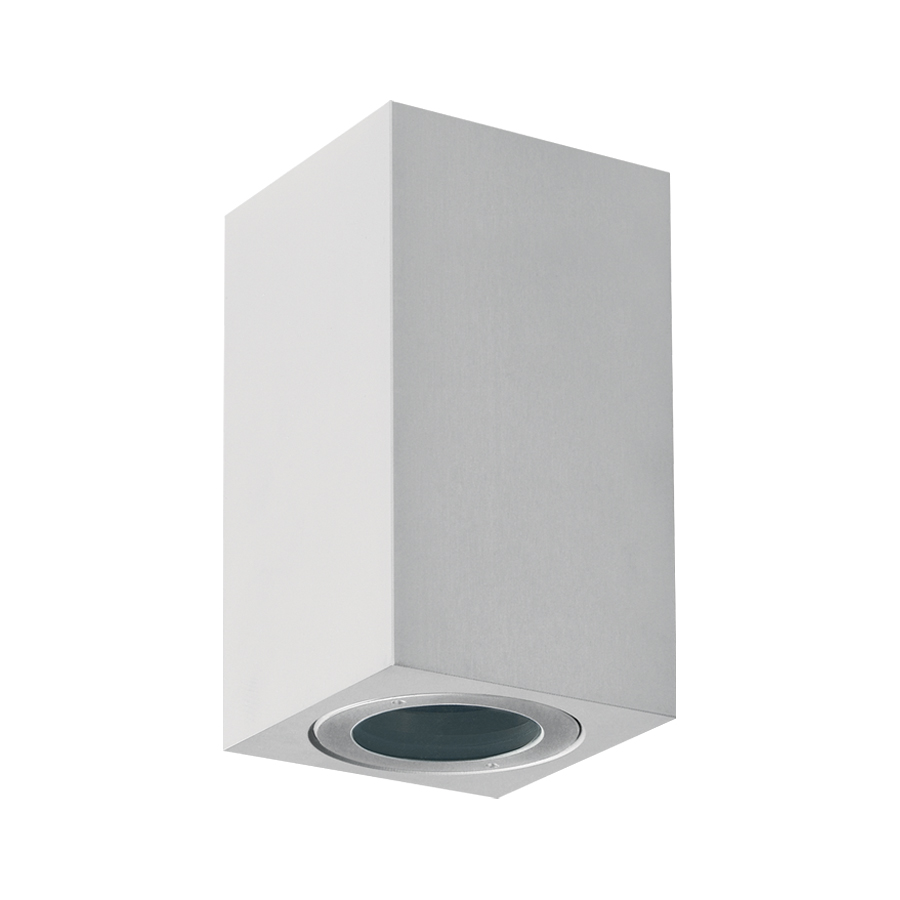

applique d'extérieur - 6W 24Vdc - mono-émission - 49x49x90 mm

Créer code

Données techniques

Imprimer les données techniques

kg 0,34
IP65

Installation	applique d'extérieur, mono-émission
Puissance absorbée	6W
Alimentation	24Vdc
Flux de la source	436 lm (3000K)
Flux sortant du luminaire	239 lm (3000K, 22°)
Description	Updown 3.6 applique d'extérieur, mono-émission; apparent ( mur ); Puissance absorbée: 6W; Alimentation: 24Vdc; Flux de la source: 436 lm (3000K); Flux sortant du luminaire: 239 lm (3000K, 22°); 3 power LED, 1/4 ANSI BIN (couleur LED blanche), 50000h L90 B10 (AT 25°); Couleur LED: 2700K, 3000K, 4000K, bleu; Optiques: 15°, 22°, 54°; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en aluminium anodisé; Finitions: anodisé gris, blanc (RAL 9003), anthracite, cor-ten; Finition RAL disponible sur demande; Matériau visière: verre extra-clair transparent; boîtier d’alimentation non inclus; câble en PVC de 0,30 m inclus, FROR 2x0,35 Ø3,5 mm; Indice de protection: IP65; entretoise avec finition RAL disponible sur demande; Température de fonctionnement: -20°C — +45°C; Essai au fil incandescent: 960°; Sécurité photobiologique: sécurité photobiologique: groupe de risque 1 selon EN 62471:2006; Classe d'isolement: classe III; Poids: 340 g; Dimensions: 49x49x90 mm; Classe d'efficacité énergétique: A / A+ / A++ (module LED intégré) conformément à l’UE 874/2012; Accessoires: WD0100 Entretoise - anodisé gris, WD0102 Entretoise - cor-ten, WD0103 Entretoise - blanc, WD0104 Entretoise - anthracite; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionUpdown 3.6 applique d'extérieur, mono-émission apparent ( mur ) Puissance absorbée: 6W Alimentation: 24Vdc Flux de la source: 436 lm (3000K) Flux sortant du luminaire: 239 lm (3000K, 22°) 3 power LED, 1/4 ANSI BIN (couleur LED blanche), 50000h L90 B10 (AT 25°) Couleur LED: 2700K, 3000K, 4000K, bleu Optiques: 15°, 22°, 54° IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en aluminium anodisé Finitions: anodisé gris, blanc (RAL 9003), anthracite, cor-ten Finition RAL disponible sur demande Matériau visière: verre extra-clair transparent boîtier d’alimentation non inclus câble en PVC de 0,30 m inclus, FROR 2x0,35 Ø3,5 mm Indice de protection: IP65 entretoise avec finition RAL disponible sur demande Température de fonctionnement: -20°C — +45°C Essai au fil incandescent: 960° Sécurité photobiologique: sécurité photobiologique: groupe de risque 1 selon EN 62471:2006 Classe d'isolement: classe III Poids: 340 g Dimensions: 49x49x90 mm Classe d'efficacité énergétique: A / A+ / A++ (module LED intégré) conformément à l’UE 874/2012 Accessoires: WD0100 Entretoise - anodisé gris, WD0102 Entretoise - cor-ten, WD0103 Entretoise - blanc, WD0104 Entretoise - anthracite testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	apparent ( mur )
Nombre et type de LED	3 power LED, 1/4 ANSI BIN (couleur LED blanche), 50000h L90 B10 (AT 25°)
Couleur LED	2700K, 3000K, 4000K, bleu
Optiques	15°, 22°, 54°
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en aluminium anodisé
Matériau visière	verre extra-clair transparent
Finitions	anodisé gris, blanc, anthracite, cor-ten
Boîtier d’alimentation	boîtier d’alimentation non inclus
Câbles d'alimentation	câble en PVC de 0,30 m inclus, FROR 2x0,35 Ø3,5 mm
Indice de protection	IP65
Remarques	entretoise avec finition RAL disponible sur demande
État	Disponible

Tout lire

Fermer

Téléchargement

Voir tous les téléchargements

JPG Images
PDF Catalogue
PDF Fiche technique
PDF Fiche instructions
TXT spécifications techniques
DXF Dessin technique
LDT Photométrie
IES Photométrie
Déclaration de conformité UE
Étiquette énergétique Langue
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

Galerie

Accessoires et alimentation

Accessoires (4)

Entretoises

WD0100 Entretoise - anodisé gris	WD0102 Entretoise - cor-ten
WD0103 Entretoise - blanc	WD0104 Entretoise - anthracite

Boîtiers d’alimentation (19)

ACUNI020T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 16W 250mA constante; max 13W 350mA constante; max 19W 400mA constante; max 20W 450mA constante; max 20W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

ACUNI032T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA constante; max 17W 500mA constante; max 24W 550mA constante; max 25W 700mA constante; max 32W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AD020DALIT1

Boîtier d’alimentation dimmable DALI

Sortie	24Vdc; 16W 250mA constante; max 10W 350mA constante; max 15W 400mA constante; max 17W 450mA constante; max 19W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	DALI, ON/OFF
IP boîtier d’alimentation	IP20

AD032TLT1

Boîtier d’alimentation dimmable

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA constante; max 17W 500mA constante; max 24W 550mA constante; max 25W 700mA constante; max 32W 750mA constante; max 32W
Variation d’intensité	PUSH, Coupure de phase, ON/OFF
IP boîtier d’alimentation	IP20

ADUNITC

Boîtier d’alimentation dimmable 1-10V+PUSH

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 20W 12Vdc; 11W 250mA constante; max 13W 300mA constante; max 16W 350mA constante; max 18W 400mA constante; max 21W 450mA constante; max 23W 500mA constante; max 25W 550mA constante; max 27W 600mA constante; max 30W 650mA constante; max 32W 700mA constante; max 32W 750mA constante; max 20W 800mA constante; max 20W 850mA constante; max 20W 900mA constante; max 20W
Variation d’intensité	0/1-10V, PUSH, ON/OFF
IP boîtier d’alimentation	IP20

AV00002406020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Puissance	60W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV00002412020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 120W
Puissance	120W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV00002418020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 180W
Puissance	180W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV24008IP54

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 8W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP54

AV24010IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 10W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV24020IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 20W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

AV24040IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 40W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

AV24060IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV24060IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

AV24100IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 100W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV24150IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 150W
Puissance	150W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP20

AV24150IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 150W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

AV24240IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 240W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

AV24320IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 320W
Variation d’intensité	ON/OFF
IP boîtier d’alimentation	IP67

Électronique de pilotage (2)

ADV576DALIN1

Alimentation gradable à basse tension

à commander en plus du boîtier d’alimentation

Entrée	12-24-48Vdc
Sortie	Avec entrée à 24 Vdc:; 24Vdc; 288W Avec entrée à 12 Vdc:; 12Vdc; 144W Avec entrée à 48 Vdc:; 48Vdc; 576W
Variation d’intensité	0/1-10V, PUSH, DALI, Potentiomètre 10kΩ
IP boîtier d’alimentation	IP20

ARVUNID2

Universal sequencer - Contrôleur basse tension à 4 canaux avec sortie en tension constante

à commander en plus du boîtier d’alimentation

Entrée	12-24Vdc
Sortie	1 canal Avec entrée à 24 Vdc:; 24Vdc; 120W Avec entrée à 12 Vdc:; 12Vdc; 60W 2 canaux Avec entrée à 12 Vdc:; 12Vdc; 192W Avec entrée à 24 Vdc:; 24Vdc; 384W 3 canaux Avec entrée à 12 Vdc:; 12Vdc; 180W Avec entrée à 24 Vdc:; 24Vdc; 360W 4 canaux Avec entrée à 12 Vdc:; 12Vdc; 192W Avec entrée à 24 Vdc:; 24Vdc; 384W
Variation d’intensité	0/1-10V, PUSH, DALI, ON/OFF, Potentiomètre 10kΩ, DMX512, DMX512+RDM, Autonome
IP boîtier d’alimentation	IP20

Entrée de commande (2)

AE01350T1

Uniquement secours

Entrée	220─240Vac 50─60Hz
Sortie	max 350mA 58Vdc max
Indice de protection	IP20
Dimensions	35x47x166 mm, 185 g
Trou d'encastrement	Ø58 mm

TLR01

Récepteur obligatoire pour radiocommande TLC05, TLC06

Entrée	12─24Vdc
Sortie	2 contacts secs
Indice de protection	IP20
Dimensions	90x53x28 mm
