Ginko 3.5

proyector para exterior - 15W 24Vdc - óptica Light Shaper - ø84x127 mm

Generar código

Personaliza este producto

Gracias a una producción interna flexible, es posible personalizar este producto. Aquí al lado te sugerimos posibles versiones especiales, pero si tienes diferentes solicitudes, podemos evaluarlas juntos.

Posibles personalizaciones:

Versión con gobo personalizado
Versión con óptica de zoom 22° – 31°
Versión de latón

Datos técnicos

Impresión datos técnicos

kg 1,30
IP66
IK09

Instalación	proyector para exterior
Potencia absorbida	15W
Alimentación	24Vdc
Flujo fuente	1485 lm (3000K, 15W, CRI 90)
Flujo emitido	585 lm (3000K, 15W, CRI>90)
Ficha de condiciones	Ginko 3.5 proyector para exterior; en superficie (techo, pared, suelo, piqueta); Potencia absorbida: 15W; Alimentación: 24Vdc; Flujo fuente: 1485 lm (3000K, 15W, CRI 90); Flujo emitido: 585 lm (3000K, 15W, CRI>90); 1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C); Color LED: 2700K, 3000K, 4000K; Ópticas: Light Shaper: sistema óptico compuesto por múltiples lentes con regulación del enfoque y equipado con aletas móviles para ajustar la forma que se desea proyectar (de redondos a cuadriláteros irregulares); IRC Índice de Rendimiento Cromático: >90; Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Anillo de definición óptica realizado en aluminio ANTICORODAL 6082 arenado y electropintado de negro, previsto de serigrafía con escala graduada. Soporte de acero inoxidable AISI 316L cepillado y pintado; Acabados: acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz); Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente de 6 mm de espesor de alta transmitancia, lo que garantiza la uniformidad cromátrica de la luz, y templado, lo que ofrece una buena resistencia a los arañazos y a los impactos. Serigrafiado gris RAL7015 en el borde; alimentador no incluido; Nivel de protección: IP66; Nivel de resistencia: IK09; disponible por encargo la versión con soporte con altura diferente a la estándar; por encargo, está disponible la versión con gobo personalizado para proyectar logotipos, palabras en la pared; Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica; Temperatura de funcionamiento: -20°C — +45°C; Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase III; Peso: 1300 g; Dimensiones: Ø84x127x117 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: WB80105 Visera estándar - verde mineral, WB8010E Visera estándar - blanco, WB8010H Visera estándar - antracita, WB8010T Visera estándar - cor-ten, WB80205 Visera asimétrica - verde mineral, WB8020E Visera asimétrica - blanco, WB8020H Visera asimétrica - antracita, WB8020T Visera asimétrica - cor-ten, WP0100 Piqueta para fijación en suelo, WP1004 Correa de fijación - 5 m, WP10065 Piqueta para fijación en suelo - h 500 mm - verde mineral, WP1006E Piqueta para fijación en suelo - h 500 mm - blanco, WP1006H Piqueta para fijación en suelo - h 500 mm - antracita, WP1006T Piqueta para fijación en suelo - h 500 mm - cor-ten, WP10075 Piqueta para fijación en suelo - h 800 mm - verde mineral, WP1007E Piqueta para fijación en suelo - h 800 mm - blanco, WP1007H Piqueta para fijación en suelo - h 800 mm - antracita, WP1007T Piqueta para fijación en suelo - h 800 mm - cor-ten; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónGinko 3.5 proyector para exterior en superficie (techo, pared, suelo, piqueta) Potencia absorbida: 15W Alimentación: 24Vdc Flujo fuente: 1485 lm (3000K, 15W, CRI 90) Flujo emitido: 585 lm (3000K, 15W, CRI>90) 1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C) Color LED: 2700K, 3000K, 4000K Ópticas: Light Shaper: sistema óptico compuesto por múltiples lentes con regulación del enfoque y equipado con aletas móviles para ajustar la forma que se desea proyectar (de redondos a cuadriláteros irregulares) IRC Índice de Rendimiento Cromático: >90 Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Anillo de definición óptica realizado en aluminio ANTICORODAL 6082 arenado y electropintado de negro, previsto de serigrafía con escala graduada. Soporte de acero inoxidable AISI 316L cepillado y pintado Acabados: acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente de 6 mm de espesor de alta transmitancia, lo que garantiza la uniformidad cromátrica de la luz, y templado, lo que ofrece una buena resistencia a los arañazos y a los impactos. Serigrafiado gris RAL7015 en el borde alimentador no incluido Nivel de protección: IP66 Nivel de resistencia: IK09 disponible por encargo la versión con soporte con altura diferente a la estándar; por encargo, está disponible la versión con gobo personalizado para proyectar logotipos, palabras en la pared Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica Temperatura de funcionamiento: -20°C — +45°C Prueba con hilo incandescente: 960°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase III Peso: 1300 g Dimensiones: Ø84x127x117 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: WB80105 Visera estándar - verde mineral, WB8010E Visera estándar - blanco, WB8010H Visera estándar - antracita, WB8010T Visera estándar - cor-ten, WB80205 Visera asimétrica - verde mineral, WB8020E Visera asimétrica - blanco, WB8020H Visera asimétrica - antracita, WB8020T Visera asimétrica - cor-ten, WP0100 Piqueta para fijación en suelo, WP1004 Correa de fijación - 5 m, WP10065 Piqueta para fijación en suelo - h 500 mm - verde mineral, WP1006E Piqueta para fijación en suelo - h 500 mm - blanco, WP1006H Piqueta para fijación en suelo - h 500 mm - antracita, WP1006T Piqueta para fijación en suelo - h 500 mm - cor-ten, WP10075 Piqueta para fijación en suelo - h 800 mm - verde mineral, WP1007E Piqueta para fijación en suelo - h 800 mm - blanco, WP1007H Piqueta para fijación en suelo - h 800 mm - antracita, WP1007T Piqueta para fijación en suelo - h 800 mm - cor-ten testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (techo, pared, suelo, piqueta)
Número y tipo de LED	1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C)
Color LED	2700K, 3000K, 4000K
Ópticas	Light Shaper
IRC Índice de Rendimiento Cromático	>90
Material cuerpo	cuerpo de aluminio anticorodal, soporte de acero inoxidable AISI 316L
Material pantalla	vidrio extraclaro templado transparente y serigrafiado gris
Acabados	verde mineral, blanco, antracita, cor-ten
Alimentador	alimentador no incluido
Nivel de protección	IP66
Nivel de resistencia	IK09

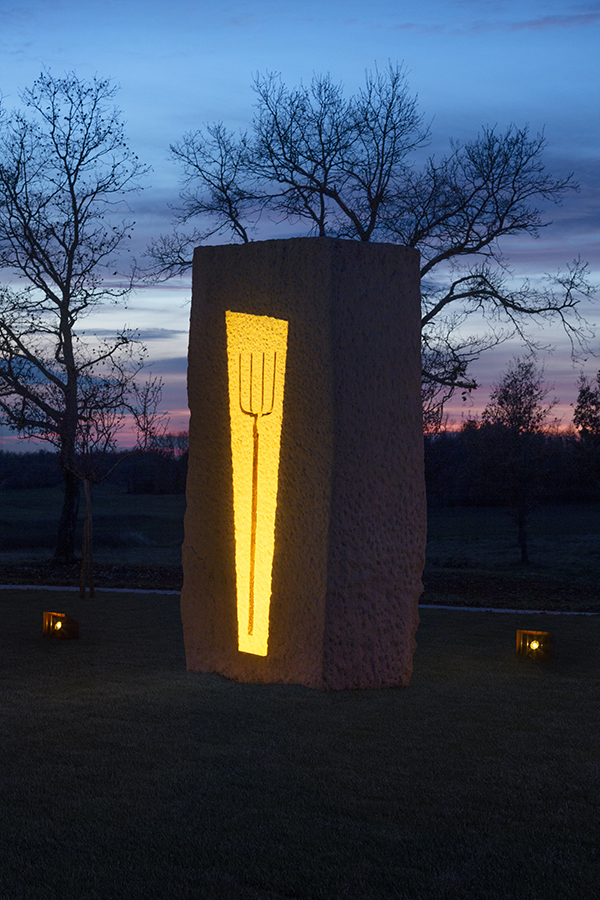

Notas	disponible por encargo la versión con soporte con altura diferente a la estándar; por encargo, está disponible la versión con gobo personalizado para proyectar logotipos, palabras en la pared
Estado	Disponible

Leer todo

Cierra

Descarga

Ver todas las descargas

Gallery

Accesorios y alimentadores

Accesorios (18)

Piquetas y pies

WP0100 Piqueta para fijación en suelo	WP10065 Piqueta para fijación en suelo - h 500 mm - verde mineral
WP1006E Piqueta para fijación en suelo - h 500 mm - blanco	WP1006H Piqueta para fijación en suelo - h 500 mm - antracita
WP1006T Piqueta para fijación en suelo - h 500 mm - cor-ten	WP10075 Piqueta para fijación en suelo - h 800 mm - verde mineral
WP1007E Piqueta para fijación en suelo - h 800 mm - blanco	WP1007H Piqueta para fijación en suelo - h 800 mm - antracita
WP1007T Piqueta para fijación en suelo - h 800 mm - cor-ten

Viseras

WB80105 Visera estándar - verde mineral	WB8010E Visera estándar - blanco
WB8010H Visera estándar - antracita	WB8010T Visera estándar - cor-ten
WB80205 Visera asimétrica - verde mineral	WB8020E Visera asimétrica - blanco
WB8020H Visera asimétrica - antracita	WB8020T Visera asimétrica - cor-ten

Accesorios varios

WP1004

Correa de fijación - 5 m

Cables

Elige el cable de alimentación en el Generador de códigos

Alimentadores (22)

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA constante; máx. 13W 350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI-2

Output	24Vdc; 16W 250mA constante; máx. 12W 350mA constante; máx. 17W 400mA constante; máx. 19W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI-2
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; máx. 17W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 500mA constante; máx. 25W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH
IP alimentador	IP20

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24020IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Regulación	No regulable
IP alimentador	IP67

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (5)

AE01350T1

Emergency module integrated

Entrada	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Nivel de protección	IP20
Dimensiones	35x47x166 mm, 185 g
Orificio de empotrado	Ø58 mm

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm, 40g

TLC15

Radiocontrol de 1 canal para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC16

Radiocontrol de 2 canales para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC17

Radiocontrol de 4 canales para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)
