Ginko 4.0

Proyectores para exterior

proyector para exterior - 25W 24Vdc - óptica 13°x65° y 24°x69° orientables a 360° con imán en dotación (patentado) - ø109x110 mm

Patented

Personaliza este product

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Acabados RAL
Versión de latón

Datos técnicos

Impresión datos técnicos

kg 2,10
IP66
IP69
IK08

Instalación	proyector para exterior
Potencia absorbida	25W
Alimentación	24Vdc
Flujo fuente	1860 lm (3000K, IRC >90), 2302 lm (3000K, CRI 80), 2302 lm (3000K, IRC 80)
Flujo emitido	1724 lm (3000K, 12°, IRC >90), 2133 lm (3000K, 12°, CRI 80), 2133 lm (3000K, 12°, IRC 80)
Ficha de condiciones	Ginko 4.0 proyector para exterior; en superficie (techo, pared, suelo, piqueta); Potencia absorbida: 25W; Alimentación: 24Vdc; Flujo fuente: 1860 lm (3000K, IRC >90), 2302 lm (3000K, CRI 80), 2302 lm (3000K, IRC 80); Flujo emitido: 1724 lm (3000K, 12°, IRC >90), 2133 lm (3000K, 12°, CRI 80), 2133 lm (3000K, 12°, IRC 80); 1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C); Color LED: 2200K, 2700K, 3000K, 4000K; Ópticas: 12°, 26°, 34°, sharp 38°, 55°, orientable 13°x65°, orientable 24°x69°, 12°, 26°, 34°, 55°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, sharp 38°: sistema óptico SHARP compuesto por lente de superficie-convexa empotrada para una extrema definición de la emisión luminosa combinada con filtro técnico de alta calidad, orientable 13°x65°, orientable 24°x69°: sistema óptico compuesto por lente TIR de alta eficiencia combinada con filtro técnico elíptico y de alta calidad e integrado por soporte magnético por orientación de la elipsis (patentado); IRC Índice de Rendimiento Cromático: 80, >90; Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Soporte de acero inoxidable AISI 316L cepillado y pintado (versión pintada), cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Soporte de acero inoxidable AISI 316L cepillado (versión anodizada negra); Acabados: acabado de color negro conseguido con electropintado que ofrece una mejor disipación térmica al producto y proporciona una resistencia a la corrosión superior a las 1500h de niebla salina, acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color gris extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9006), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz); Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente de 5 mm de espesor de alta transmitancia para garantizar uniformidad cromática de la luz y templado para una buena resistencia a rayas y golpes y serigrafía vitrificada gris RAL 7015 en el borde; Instalación: posibilidad de orientar el cuerpo sobre el eje horizontal de 190º; alimentador no incluido; incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm; Nivel de protección: IP66, IP69; Nivel de resistencia: IK08; óptica 13°x65° y 24°x69° orientables a 360° con imán en dotación; disponible por encargo la versión la versión con soporte con altura diferente a la estándar; disponible por encargo en latón; Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica; Temperatura de funcionamiento: -20°C — +45°C; Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase III; Peso: 2100 g; Dimensiones: Ø109x110 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja, WB11015 Visera estándar - verde mineral, WB1101E Visera estándar - blanco, WB1101F Visera estándar - gris, WB1101H Visera estándar - antracita, WB1101N Visera estándar - negro, WB1101T Visera estándar - cor-ten, WB11025 Visera asimétrica - verde mineral, WB1102E Visera asimétrica - blanco, WB1102F Visera asimétrica - gris, WB1102H Visera asimétrica - antracita, WB1102N Visera asimétrica - negro, WB1102T Visera asimétrica - cor-ten, WE0201 Imán para óptica orientable y zoom óptico, WP0300 Piqueta para fijación en suelo; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónGinko 4.0 proyector para exterior en superficie (techo, pared, suelo, piqueta) Potencia absorbida: 25W Alimentación: 24Vdc Flujo fuente: 1860 lm (3000K, IRC >90), 2302 lm (3000K, CRI 80), 2302 lm (3000K, IRC 80) Flujo emitido: 1724 lm (3000K, 12°, IRC >90), 2133 lm (3000K, 12°, CRI 80), 2133 lm (3000K, 12°, IRC 80) 1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C) Color LED: 2200K, 2700K, 3000K, 4000K Ópticas: 12°, 26°, 34°, sharp 38°, 55°, orientable 13°x65°, orientable 24°x69°, 12°, 26°, 34°, 55°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, sharp 38°: sistema óptico SHARP compuesto por lente de superficie-convexa empotrada para una extrema definición de la emisión luminosa combinada con filtro técnico de alta calidad, orientable 13°x65°, orientable 24°x69°: sistema óptico compuesto por lente TIR de alta eficiencia combinada con filtro técnico elíptico y de alta calidad e integrado por soporte magnético por orientación de la elipsis (patentado) IRC Índice de Rendimiento Cromático: 80, >90 Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Soporte de acero inoxidable AISI 316L cepillado y pintado (versión pintada), cuerpo realizado en aleación de aluminio ANTICORODAL 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC. Soporte de acero inoxidable AISI 316L cepillado (versión anodizada negra) Acabados: acabado de color negro conseguido con electropintado que ofrece una mejor disipación térmica al producto y proporciona una resistencia a la corrosión superior a las 1500h de niebla salina, acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color verde mineral extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color gris extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9006), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente de 5 mm de espesor de alta transmitancia para garantizar uniformidad cromática de la luz y templado para una buena resistencia a rayas y golpes y serigrafía vitrificada gris RAL 7015 en el borde Instalación: posibilidad de orientar el cuerpo sobre el eje horizontal de 190º alimentador no incluido incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm Nivel de protección: IP66, IP69 Nivel de resistencia: IK08 óptica 13°x65° y 24°x69° orientables a 360° con imán en dotación disponible por encargo la versión la versión con soporte con altura diferente a la estándar; disponible por encargo en latón Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica Temperatura de funcionamiento: -20°C — +45°C Prueba con hilo incandescente: 960°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase III Peso: 2100 g Dimensiones: Ø109x110 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja, WB11015 Visera estándar - verde mineral, WB1101E Visera estándar - blanco, WB1101F Visera estándar - gris, WB1101H Visera estándar - antracita, WB1101N Visera estándar - negro, WB1101T Visera estándar - cor-ten, WB11025 Visera asimétrica - verde mineral, WB1102E Visera asimétrica - blanco, WB1102F Visera asimétrica - gris, WB1102H Visera asimétrica - antracita, WB1102N Visera asimétrica - negro, WB1102T Visera asimétrica - cor-ten, WE0201 Imán para óptica orientable y zoom óptico, WP0300 Piqueta para fijación en suelo testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (techo, pared, suelo, piqueta)
Número y tipo de LED	1 LED COB High Density, 2 step MacAdam, 50000 h L95 B10 (Ta 25°C)
Color LED	2200K, 2700K, 3000K, 4000K
Ópticas	12°, 26°, 34°, sharp 38°, 55°, orientable 13°x65°, orientable 24°x69°
IRC Índice de Rendimiento Cromático	80, >90
Material cuerpo	cuerpo de aluminio anticorodal, soporte de acero inoxidable AISI 316L
Material pantalla	vidrio extraclaro transparente templado y serigrafiado gris
Acabados	anodizado negro, blanco, verde mineral, gris, antracita, cor-ten
Alimentador	alimentador no incluido
Cables de alimentación	incluido cable de neopreno de 1,50/5/10/15/20 m H05RN-F 2x0,75/0,75 Ø6,3 mm
Nivel de protección	IP66, IP69
Nivel de resistencia	IK08
Características	óptica 13°x65° y 24°x69° orientables a 360° con imán en dotación
Notas	disponible por encargo la versión la versión con soporte con altura diferente a la estándar; disponible por encargo en latón
Estado	Disponible

Leggi tutto

Cierra

Descarga

Guarda tutti i download

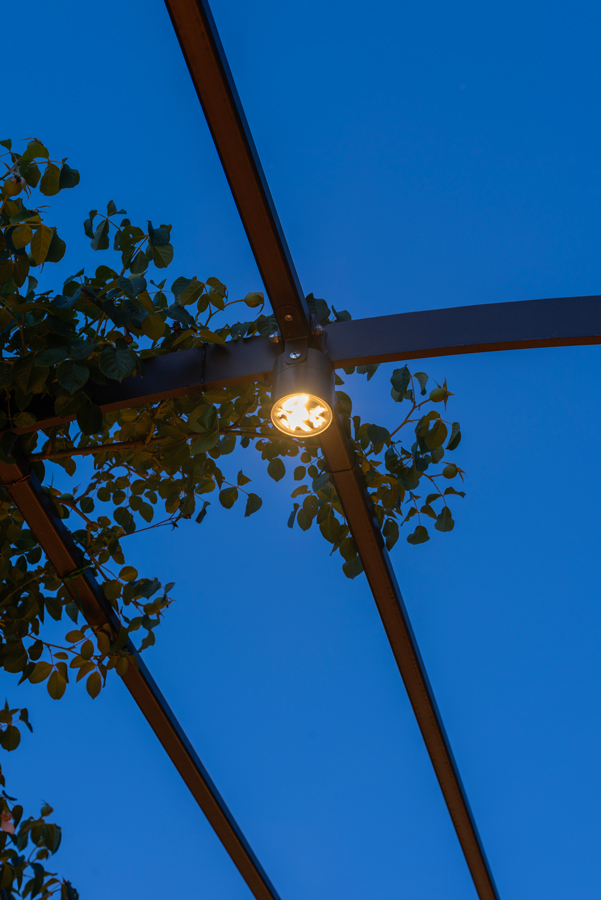

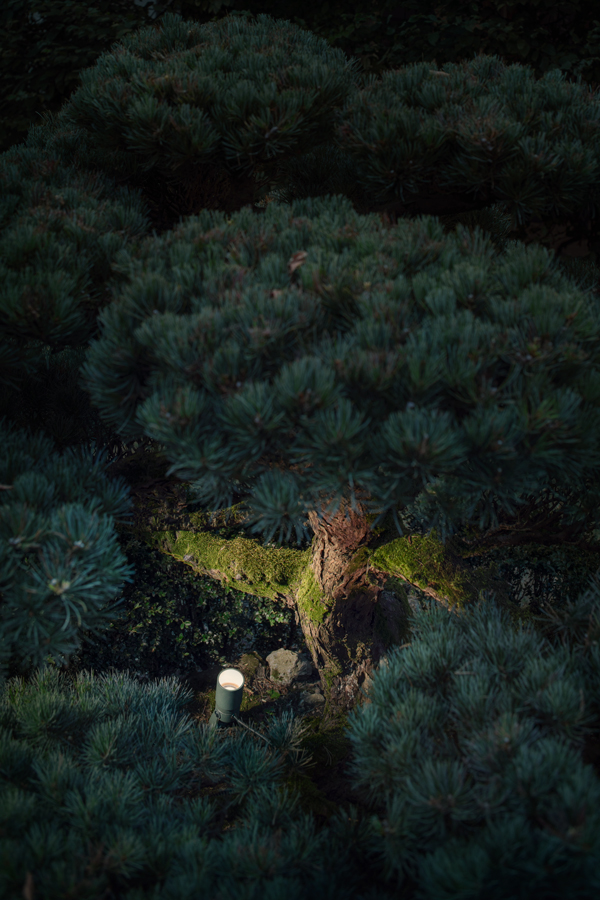

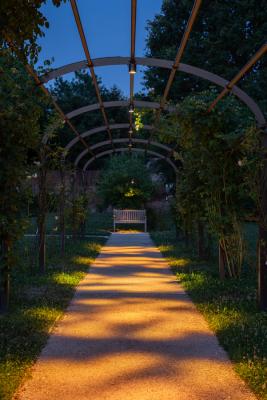

Gallery

Accessori e alimentatori

Accesorios (15)

Piquetas y pies

WP0300

Piqueta para fijación en suelo

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

La rejilla de panal de abeja es aplicable a todas las ópticas con excepción de 38° sharp, 13°x65°, 24°x69°

Viseras

WB11015 Visera estándar - verde mineral	WB1101E Visera estándar - blanco
WB1101F Visera estándar - gris	WB1101H Visera estándar - antracita
WB1101N Visera estándar - negro	WB1101T Visera estándar - cor-ten
WB11025 Visera asimétrica - verde mineral	WB1102E Visera asimétrica - blanco
WB1102F Visera asimétrica - gris	WB1102H Visera asimétrica - antracita
WB1102N Visera asimétrica - negro	WB1102T Visera asimétrica - cor-ten

Recambios

WE0201

Imán para óptica orientable y zoom óptico

Cables

Scegli il cavo di alimentazione nel Genera Codice

Alimentadores (17)

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (1)

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm, 40g
