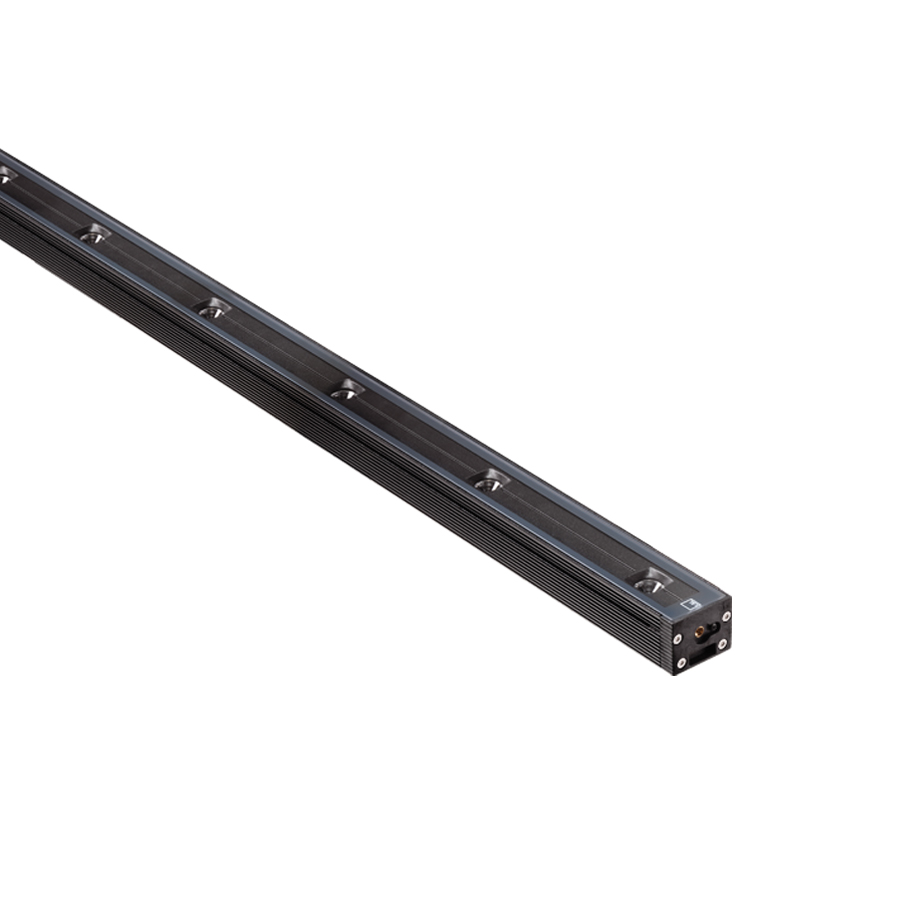

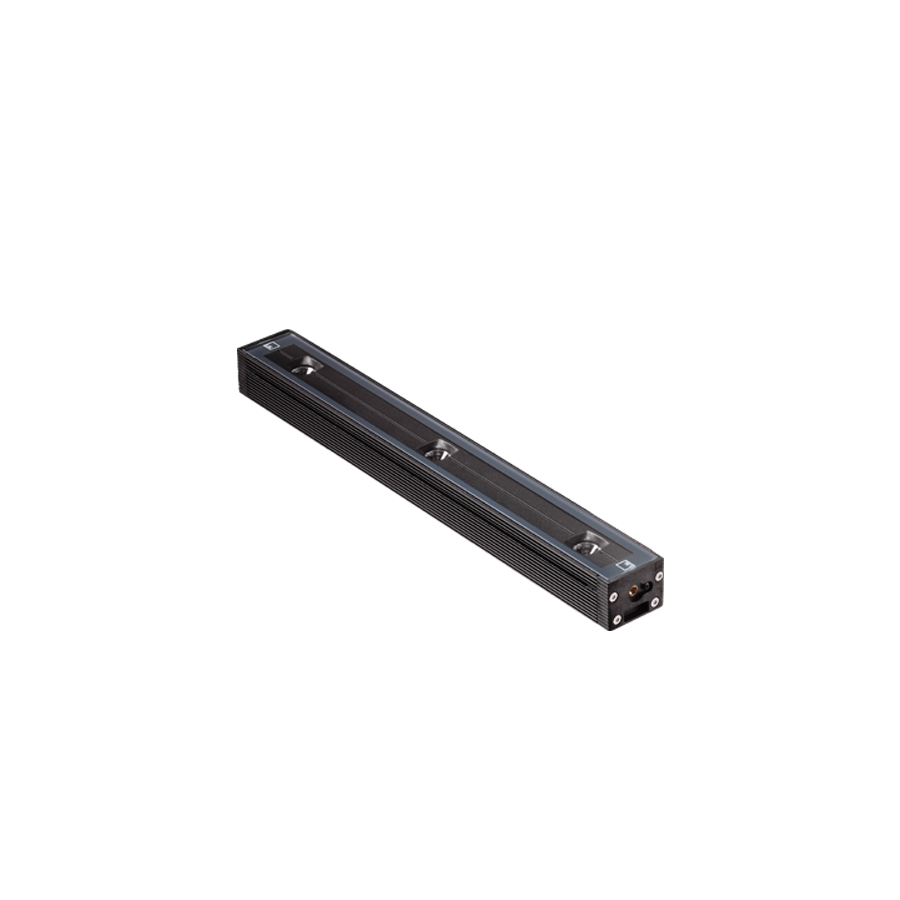

Neva Pro 2.1

Linearprofile für den Außenbereich

Linearprofil für den Außenbereich - 16W/22W 24Vdc - 1037 mm - Abstand 120

Technische Daten

Technische Daten drucken

Obligatorisches Installationszubehör, nicht im Lieferumfang inbegriffen

kg 500 - kN 5
kg 1,90
IP66
IP67
IK06

Montageart	Linearprofil für den Außenbereich
Leistungsaufnahme	16W, 22W
Stromversorgung	24Vdc
Lichtstrom Lichtquelle	1553 lm (3000K, 16W), 2318 lm (3000K, 22W)
Leuchtenlichtstrom	1227 lm (3000K, 31°, 16W), 1704 lm (3000K, 31°, 22W)
Leistungsverzeichnis	Neva Pro 2.1 Linearprofil für den Außenbereich; begehbar bis max. 500 kg; an Oberfläche (Decke, Wand, Boden) mit Bügeln oder als Einbauleuchte (Decke, Boden, Wand) mit Gehäuse; Leistungsaufnahme: 16W, 22W; Stromversorgung: 24Vdc; Lichtstrom Lichtquelle: 1553 lm (3000K, 16W), 2318 lm (3000K, 22W); Leuchtenlichtstrom: 1227 lm (3000K, 31°, 16W), 1704 lm (3000K, 31°, 22W); 9 High-Power-LEDs, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C); LED-Farbe: 2200K, 2700K, 3000K, 4000K; Optiken: 12°: Optiksystem bestehend aus einer Reihe von Lichtquellen im Abstand von jeweils 120 mm. Die rückversetzte TIR-Linse sorgt zusammen mit dem Technikfilter mit hoher Lichtdurchlässigkeit für optimale Lichtausbeute und hohen Sehkomfort, 21°, 31°, 44°: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 120 mm. Die rückversetzt montierte TIR-Linse garantiert eine optimale Lichtausgabe und einen maximalen Sichtkomfort, 16°x48°: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 120 mm. Die rückversetzt montierte elliptische TIR-Linse garantiert eine optimale Lichtausgabe und einen maximalen Sichtkomfort; CRI Farbwiedergabeindex: 80; Material Leuchtenkörper: Leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6060, durch CNC-Drehen aus einem Stück gefertigt, schwarz pulverbeschichtet (RAL 9005 matt); Oberflächenausführungen: Leuchtenkörper schwarz lackiert (RAL 9005); Material Leuchtenschirm: Extraklares 4 mm starkes, geätztes und besonders kratz- und stoßfestes Hartglas mit hoher Lichtdurchlässigkeit, grauem Siebdruck (RAL 7015) und Emaillierung gewährleistet eine einheitliche Farbwiedergabe, Extraklares transparentes Hartglas, Stärke 4 mm, mit Siebdruck und Emaillierung, besonders kratz- und stoßfest, stellt eine einheitliche Farbwiedergabe sicher; Dichtungen: Die schwarzen Dichtungen aus peroxidisch vernetztem EPDM bieten zuverlässige und dauerhafte UV-Beständigkeit; Netzteil nicht inbegriffen; 1,5 m Neoprenkabel, H05RN-F 2x0,75 Ø6,3 mm, inbegriffen; Schutzart: IP66, IP67; Stoßfestigkeitsgrad: IK06; Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her; Betriebstemperatur: -20°C — +50°C; Maximale Gerätetemperatur: 45°C (Ta 25°C); Photobiologische Sicherheit: konform mit IEC TR 62778:2014; Isolationsklasse: Schutzklasse III; Gewicht: 1870 g; Abmessungen: 1037x37x29mm; Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015; Zubehör: Wabenraster, micro louvre, WB6521 Lamellenblende aus Edelstahl, schwarz lackiert - 1033 mm, WC6521 Aluminiumgehäuse - 1042 mm, WC6721 Aluminiumgehäuse für Gipskarton - 1042 mm, WM0601 Bügel (2 Stück) h 75 mm, WM0602 Bügel (2 Stück) h 140 mm, WN6001 Fallschutz-Set, WN6002 U-förmige Bügel (2 Stück), WN6003 Federn (2 Stück), WN6005 Verbindungsset für Gehäuse , WN6006 Abziehvorrichtungen für Gehäuse (2 Stück); nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegebenNeva Pro 2.1 Linearprofil für den Außenbereich begehbar bis max. 500 kg an Oberfläche (Decke, Wand, Boden) mit Bügeln oder als Einbauleuchte (Decke, Boden, Wand) mit Gehäuse Leistungsaufnahme: 16W, 22W Stromversorgung: 24Vdc Lichtstrom Lichtquelle: 1553 lm (3000K, 16W), 2318 lm (3000K, 22W) Leuchtenlichtstrom: 1227 lm (3000K, 31°, 16W), 1704 lm (3000K, 31°, 22W) 9 High-Power-LEDs, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C) LED-Farbe: 2200K, 2700K, 3000K, 4000K Optiken: 12°: Optiksystem bestehend aus einer Reihe von Lichtquellen im Abstand von jeweils 120 mm. Die rückversetzte TIR-Linse sorgt zusammen mit dem Technikfilter mit hoher Lichtdurchlässigkeit für optimale Lichtausbeute und hohen Sehkomfort, 21°, 31°, 44°: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 120 mm. Die rückversetzt montierte TIR-Linse garantiert eine optimale Lichtausgabe und einen maximalen Sichtkomfort, 16°x48°: Optiksystem bestehend aus einer Reihe von Lichtquellen in einem Abstand von je 120 mm. Die rückversetzt montierte elliptische TIR-Linse garantiert eine optimale Lichtausgabe und einen maximalen Sichtkomfort CRI Farbwiedergabeindex: 80 Material Leuchtenkörper: Leuchtenkörper aus ANTICORODAL-Aluminiumlegierung 6060, durch CNC-Drehen aus einem Stück gefertigt, schwarz pulverbeschichtet (RAL 9005 matt) Oberflächenausführungen: Leuchtenkörper schwarz lackiert (RAL 9005) Material Leuchtenschirm: Extraklares 4 mm starkes, geätztes und besonders kratz- und stoßfestes Hartglas mit hoher Lichtdurchlässigkeit, grauem Siebdruck (RAL 7015) und Emaillierung gewährleistet eine einheitliche Farbwiedergabe, Extraklares transparentes Hartglas, Stärke 4 mm, mit Siebdruck und Emaillierung, besonders kratz- und stoßfest, stellt eine einheitliche Farbwiedergabe sicher Dichtungen: Die schwarzen Dichtungen aus peroxidisch vernetztem EPDM bieten zuverlässige und dauerhafte UV-Beständigkeit Netzteil nicht inbegriffen 1,5 m Neoprenkabel, H05RN-F 2x0,75 Ø6,3 mm, inbegriffen Schutzart: IP66, IP67 Stoßfestigkeitsgrad: IK06 Schutzsysteme: Das IPS (Intelligent Protection System) schützt Leuchten im Außen- und Unterwasserbereich vor dem Eindringen von Wasser, beispielsweise im Falle fehlerhafter Verbindungen zwischen den Kabeln. Diese von L&L patentierte Vorrichtung dient als Schutz vor Verpolung, Hot-Plug, elektrostatischen Entladungen und Überspannungen, die bei Störungen der Elektrik auftreten können; Die PID (Protective Impedance Device) schützt die Leuchten vor externen elektrischen Phänomenen, wie die Ansammlung elektrostatischer Ladungen oder stoßartige Phänomene, die in der Stromleitung entstehen. Im Allgemeinen handelt es sich um Ereignisse mit geringem Energiegehalt; Der integrierte Temperaturfühler ist ein auf das LED-Board montierter Thermistor, der die Leuchte vor Überhitzung schützt. Überschreitet die Betriebstemperatur des Produkts die für ordnungsgemäßen Betrieb zulässige Höchsttemperatur, so drosselt die Schutzvorrichtung stufenweise die Leistung. Durch den NTC wird eine Kühlung der eingebauten elektronischen Bauteile ermöglicht, wodurch das sofortige Abschalten der Leuchte verhindert wird. Sobald erneut die vorgeschriebene Betriebstemperatur erreicht ist, stellt der NTC-Widerstand automatisch die ursprünglichen Betriebsbedingungen der Leuchte wieder her Betriebstemperatur: -20°C — +50°C Maximale Gerätetemperatur: 45°C (Ta 25°C) Photobiologische Sicherheit: konform mit IEC TR 62778:2014 Isolationsklasse: Schutzklasse III Gewicht: 1870 g Abmessungen: 1037x37x29mm Energieeffizienzklasse: F (Lichtquelle) gemäß EU 2019/2015 Zubehör: Wabenraster, micro louvre, WB6521 Lamellenblende aus Edelstahl, schwarz lackiert - 1033 mm, WC6521 Aluminiumgehäuse - 1042 mm, WC6721 Aluminiumgehäuse für Gipskarton - 1042 mm, WM0601 Bügel (2 Stück) h 75 mm, WM0602 Bügel (2 Stück) h 140 mm, WN6001 Fallschutz-Set, WN6002 U-förmige Bügel (2 Stück), WN6003 Federn (2 Stück), WN6005 Verbindungsset für Gehäuse , WN6006 Abziehvorrichtungen für Gehäuse (2 Stück) nach Funktionsprüfung und Kontrolle der elektrischen Kennwerte zur Leistungsaufnahme durch End-of-Line (EOL)-Tests überprüft und freigegeben Kopiert

Montage	an Oberfläche (Decke, Wand, Boden) mit Bügeln oder als Einbauleuchte (Decke, Boden, Wand) mit Gehäuse
LED-Anzahl und Art	9 High-Power-LEDs, 3 Step MacAdam, 50000h L90 B10 (Ta 25°C)
LED-Farbe	2200K, 2700K, 3000K, 4000K
Optiken	12°, 21°, 31°, 44°, 16°x48°
CRI Farbwiedergabeindex	80
Material Leuchtenkörper	Körper aus Anticorodal-Aluminium, schwarz pulverbeschichtet
Material Leuchtenschirm	Extraklares Hartglas, geätzt, mit Siebdruck grau, transparentes Hartglas mit Siebdruck, extraklar
Oberflächenausführungen	schwarz
Netzteil	Netzteil nicht inbegriffen
Stromkabel	1,5 m Neoprenkabel, H05RN-F 2x0,75 Ø6,3 mm, inbegriffen
Schutzart	IP66, IP67
Stoßfestigkeitsgrad	IK06
Status	Verfügbar

Weiterlesen

Schließen

Download

Alle Downloads anzeigen

Gallery

Zubehör und Netzteile

Zubehör (12)

Gehäuse

Für Decken- oder Wandmontagen ist ein zusätzliches Federpaar vorzusehen.

WC6521

Aluminiumgehäuse - 1042 mm

Befestigungsfedern (WN6003) inbegriffen

WC6721

Aluminiumgehäuse für Gipskarton - 1042 mm

Befestigungsfedern (WN6003) inbegriffen

Wabenraster

Fügen Sie das Optikzubehör im Bereich „Artikelnummer generieren“ hinzu

Wabenraster

im Leuchtenkörper integriert

Lamellenblende

WB6521

Lamellenblende aus Edelstahl, schwarz lackiert - 1033 mm

Filter

Fügen Sie das Optikzubehör im Bereich „Artikelnummer generieren“ hinzu

micro louvre

im Leuchtenkörper integriert

Verschiedenes Zubehör

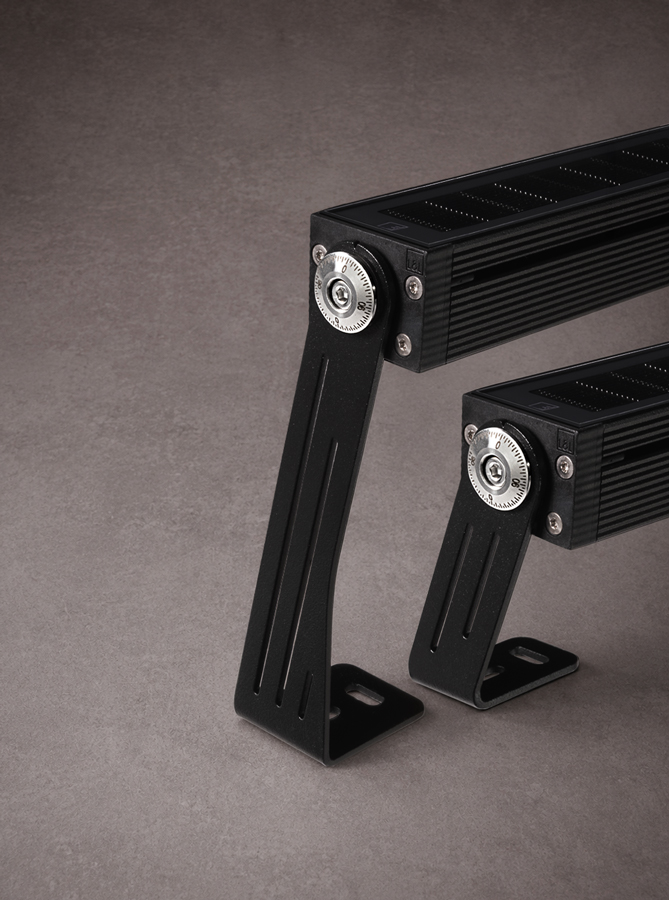

WM0601 Bügel (2 Stück) h 75 mm	WM0602 Bügel (2 Stück) h 140 mm
WN6001 Fallschutz-Set	WN6005 Verbindungsset für Gehäuse

Ersatzteile

WN6002 U-förmige Bügel (2 Stück)	WN6003 Federn (2 Stück)
WN6006 Abziehvorrichtungen für Gehäuse (2 Stück)

Kabel

Stromkabel im Bereich Artikelnummer generieren auswählen

Netzteile (20)

AD032TLT1

Dimmbares Netzteil

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA Konstantstrom; max 17W 500mA Konstantstrom; max 24W 550mA Konstantstrom; max 25W 700mA Konstantstrom; max 32W 750mA Konstantstrom; max 32W
Dimmen	PUSH, Phasenanschnitt
IP Netzteil	IP20

ADUNITC

1-10V+PUSH dimmbares Netzteil

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA Konstantstrom; max 13W 300mA Konstantstrom; max 16W 350mA Konstantstrom; max 18W 400mA Konstantstrom; max 21W 450mA Konstantstrom; max 23W 500mA Konstantstrom; max 25W 550mA Konstantstrom; max 27W 600mA Konstantstrom; max 30W 650mA Konstantstrom; max 32W 700mA Konstantstrom; max 32W 750mA Konstantstrom; max 20W 800mA Konstantstrom; max 20W 850mA Konstantstrom; max 20W 900mA Konstantstrom; max 20W
Dimmen	0/1-10V, PUSH
IP Netzteil	IP20

AV00002406020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Leistung	60W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV00002412020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Leistung	120W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV00002418020

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Leistung	180W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV0D024V03066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Leistung	30W
Dimmen	DALI
IP Netzteil	IP66

AV0D024V06066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Leistung	60W
Dimmen	DALI
IP Netzteil	IP66

AV0D024V10066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Leistung	100W
Dimmen	DALI
IP Netzteil	IP66

AV0D024V15066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Leistung	150W
Dimmen	DALI
IP Netzteil	IP66

AV0D024V20066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Leistung	200W
Dimmen	DALI
IP Netzteil	IP66

AV0D024V30066

DALI dimmbares Netzteil

Input	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Leistung	300W
Dimmen	DALI
IP Netzteil	IP66

AV24020IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24040IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24060IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24060IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24100IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24150IP20

Konstantspannungsnetzteil ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Leistung	150W
Dimmen	Nicht dimmbar
IP Netzteil	IP20

AV24150IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24240IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

AV24320IP67

Konstantspannungsnetzteil ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmen	Nicht dimmbar
IP Netzteil	IP67

Steuerelektronik (4)

ADV576DALIN1

Niederspannungs-Dimmer

Zusätzlich zu dem Netzteil zu bestellen

Input	12-24-48Vdc
Output	Mit 12 Vdc-Eingang:; 12Vdc; 144W Mit 24 Vdc-Eingang:; 24Vdc; 288W Mit 48 Vdc-Eingang:; 48Vdc; 576W
Dimmen	0/1-10V, PUSH, DALI, 10kΩ-Potentiometer
IP Netzteil	IP20

ARVUNID2-01

Universal Sequencer - Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang

Zusätzlich zu dem Netzteil zu bestellen

Input	12-24-48Vdc
Output	1 Kanal Mit 12 Vdc-Eingang:; 12Vdc; 60W Mit 24 Vdc-Eingang:; 24Vdc; 120W Mit 48 Vdc-Eingang:; 48Vdc; 240W 2 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W Mit 48 Vdc-Eingang:; 48Vdc; 480W 3 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 180W Mit 24 Vdc-Eingang:; 24Vdc; 360W Mit 48 Vdc-Eingang:; 48Vdc; 720W 4 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 192W Mit 24 Vdc-Eingang:; 24Vdc; 384W Mit 48 Vdc-Eingang:; 48Vdc; 768W
Dimmen	0/1-10V, PUSH, DALI (DT6), ON/OFF, 10kΩ-Potentiometer , DMX512+RDM, Stand Alone
IP Netzteil	IP20

EC0CEN12445A20

Niederspannungs-4-Kanal-Controller mit Konstantspannungs-Ausgang für CASAMBI-Lichtsteuerung

Weiß, dynamisches weiß, RGB, RGBW, RGB+W
Zusätzlich zu dem Netzteil zu bestellen

Input	12-24Vdc 24Vdc 12Vdc
Output	1 Kanal Mit 12 Vdc-Eingang:; 12Vdc; 60W Mit 24 Vdc-Eingang:; 24Vdc; 120W 2 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W 3 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W 4 Kanäle Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W
Dimmen	PUSH, Casambi
IP Netzteil	IP20

EC0CEN1244DA20

Niederspannungs-Dimmer für CASAMBI-Lichtsteuerung

Zusätzlich zu dem Netzteil zu bestellen

Input	12-24Vdc 24Vdc
Output	Mit 12 Vdc-Eingang:; 12Vdc; 120W Mit 24 Vdc-Eingang:; 24Vdc; 240W
Dimmen	PUSH, Casambi
IP Netzteil	IP20

Lichtsteuerung (2)

AE01350T1

Integriertes Notlichtmodul

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Schutzart	IP20
Abmessungen	35x47x166 mm, 185 g
Einbaubohrung	Ø58 mm

EC0TIM12840020

Timer für CASAMBI-Lichtsteuerung

Input	12-48 Vdc
Schutzart	IP20
Abmessungen	45x58x25 mm, 40g
