Rondò 1.1

Точечные светильники для уличного освещения

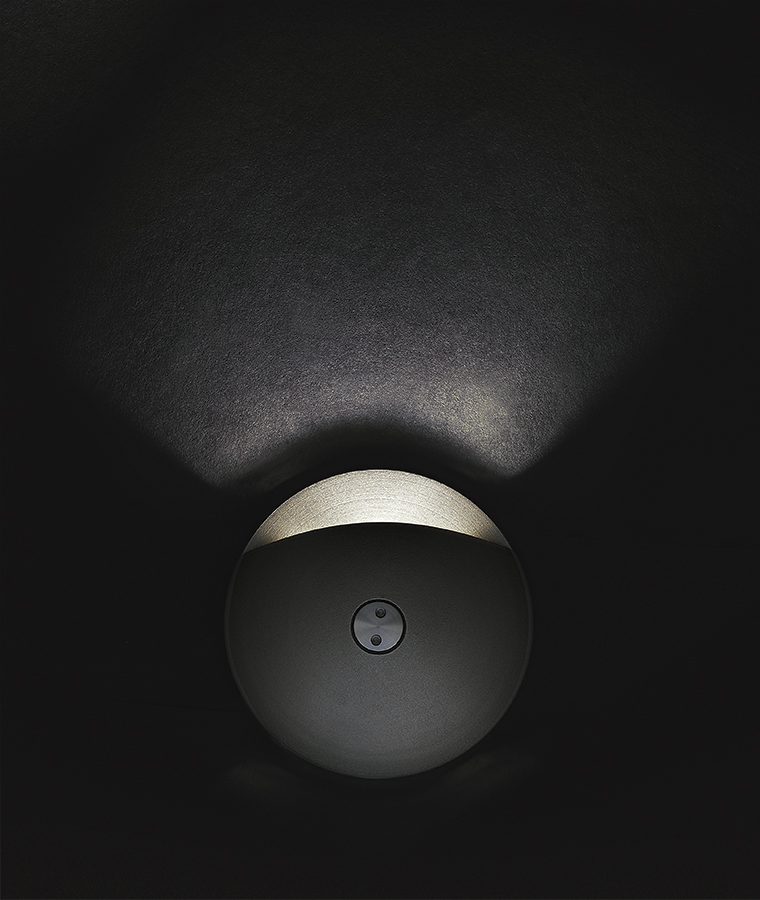

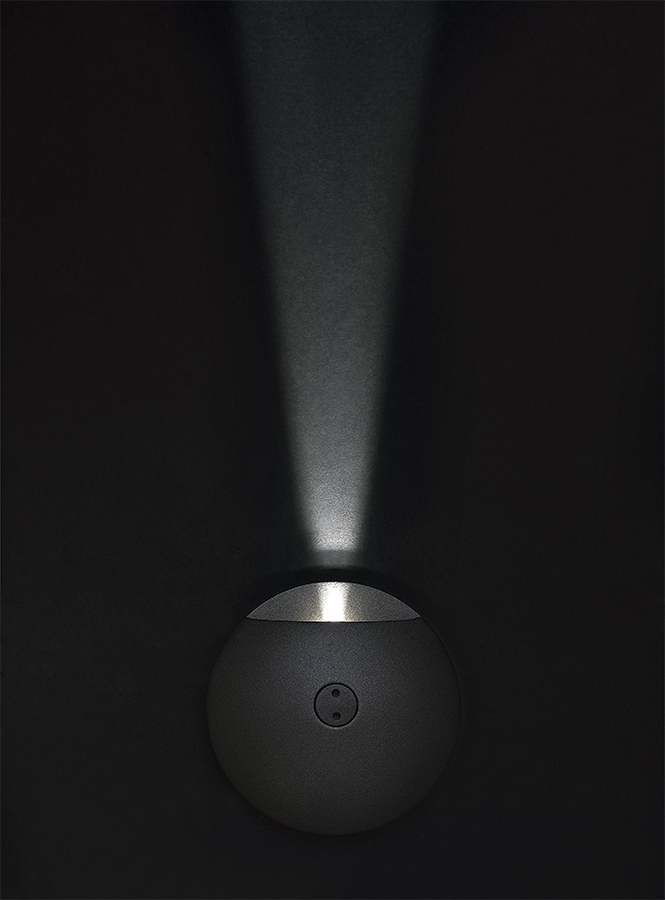

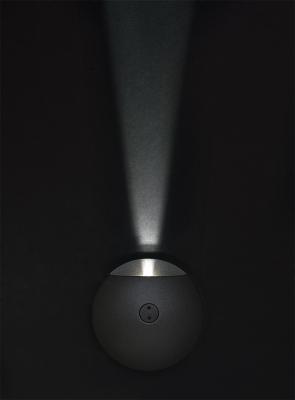

точечное уличное освещение - 2W 24Vdc - однонаправленная - ø100 мм - выдерживает нагрузки на проезжей части

Создание кода

Технические данные

Распечатать технические данные

Обновлено в соответствии с RD11005AI

kg 5000 - kN 50
kg 0,60
IP67
IK08

Установка	точечное уличное освещение, однонаправленный
Потребляемая мощность	2W
Питание	24Vdc
Восходящий поток	185 lm (3000K)
Общий световой поток прибора	65 lm (3000K, направленная оптика)
Перечень технических характеристик	Rondò 1.1 код: RD11005AI точечное уличное освещение, однонаправленный; пригоден для пешеходной и проезжей зон при нагрузке до 5000 kg; встраиваемый (пол); Потребляемая мощность: 2W; Питание: 24Vdc; Восходящий поток: 185 lm (3000K); Общий световой поток прибора: 65 lm (3000K, направленная оптика); 1 мощный свтодиод, 1/4 ANSI BIN, 50000h L95 B10 (Тп 25°); Цвет светодиодов: 3000K; Оптики: радиальный: oптическая система состоит из линзы TIR высокой эффективности; Процентное отношение направленного вверх светового потока: 49,33% (направленная оптика), 30,61% (10°); CRI Индекс цветопередачи: 80; Материал, из которго изготовлен корпус: корпус изготовлен из литой нержавеющей стали AISI 316L, полученной посредством токарной обработки CNC; Отделка: отделка из нержавеющей стали посредством микро дробеструйной обработки, электролитической пассивации и электрополировки; Отделка RAL по запросу; Материал, из которого изготовлен рассеиватель: прозрачный защитный экран Rilsan® Clear из полиамида РА12 с высокой оптической и механической производительностью; Уплотнители: Уплотнение из пеносиликона 4 мм; блок питания не входит; в комплекте 1,5 м неопренового кабеля H05RN-F 2x0,35/0,75 Ø6,3 мм; Степень защиты: IP67; Степень прочности: IK08; управление Casambi и контроль освещения с помощью приложения Casambi посредством соответствующей электроники; Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; Рабочая температура: -20°C — +45°C; Максимальная температура прибора: 45°C (Тп 25°C); Фотобиологическая безопасность: фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006; Класс изоляции: класс III; Вес: 600 г; Габариты: Ø100x48 mm; Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015; Комплектующие: WC0100 Монтажный короб, WC0103 Монтажный короб, WC0150 Монтажный короб, WE0100 Ключ для извлечения антивандальных шурупов; принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребленияRondò 1.1 код: RD11005AI точечное уличное освещение, однонаправленный пригоден для пешеходной и проезжей зон при нагрузке до 5000 kg встраиваемый (пол) Потребляемая мощность: 2W Питание: 24Vdc Восходящий поток: 185 lm (3000K) Общий световой поток прибора: 65 lm (3000K, направленная оптика) 1 мощный свтодиод, 1/4 ANSI BIN, 50000h L95 B10 (Тп 25°) Цвет светодиодов: 3000K Оптики: радиальный: oптическая система состоит из линзы TIR высокой эффективности Процентное отношение направленного вверх светового потока: 49,33% (направленная оптика), 30,61% (10°) CRI Индекс цветопередачи: 80 Материал, из которго изготовлен корпус: корпус изготовлен из литой нержавеющей стали AISI 316L, полученной посредством токарной обработки CNC Отделка: отделка из нержавеющей стали посредством микро дробеструйной обработки, электролитической пассивации и электрополировки Отделка RAL по запросу Материал, из которого изготовлен рассеиватель: прозрачный защитный экран Rilsan® Clear из полиамида РА12 с высокой оптической и механической производительностью Уплотнители: Уплотнение из пеносиликона 4 мм блок питания не входит в комплекте 1,5 м неопренового кабеля H05RN-F 2x0,35/0,75 Ø6,3 мм Степень защиты: IP67 Степень прочности: IK08 управление Casambi и контроль освещения с помощью приложения Casambi посредством соответствующей электроники Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания Рабочая температура: -20°C — +45°C Максимальная температура прибора: 45°C (Тп 25°C) Фотобиологическая безопасность: фотобиологическая безопасность: группа риска 1 секунда EN 62471:2006 Класс изоляции: класс III Вес: 600 г Габариты: Ø100x48 mm Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015 Комплектующие: WC0100 Монтажный короб, WC0103 Монтажный короб, WC0150 Монтажный короб, WE0100 Ключ для извлечения антивандальных шурупов принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребления Скопировано

Крепление	встраиваемый (пол)
Количество и тип светодиодов	1 мощный свтодиод, 1/4 ANSI BIN, 50000h L95 B10 (Тп 25°)
Цвет светодиодов	3000K

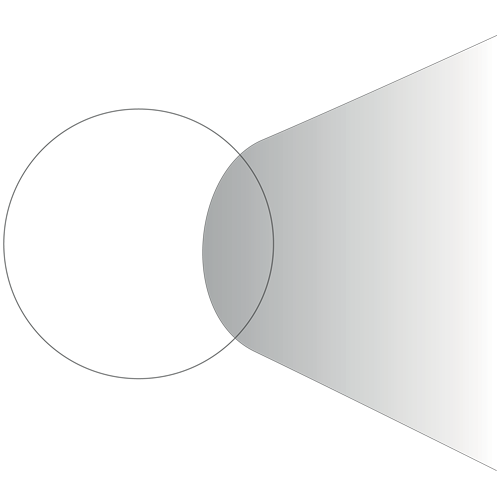

Оптики	радиальный
CRI Индекс цветопередачи	80
Материал, из которго изготовлен корпус	корпус из нержавеющей стали AISI 316L
Материал, из которого изготовлен рассеиватель	рассеиватель из Rilsan® Clear
Отделка	нержавеющая сталь
Блок питания	блок питания не входит
Кабель питания	в комплекте 1,5 м неопренового кабеля H05RN-F 2x0,35/0,75 Ø6,3 мм
Степень защиты	IP67
Степень прочности	IK08
Состояние	Доступен

Читайте всё

Закройте

Скачать

Просмотр скачанной информации

JPG Изображения
PDF Каталог
PDF Технические характеристики
PDF Инструкция
TXT технические условия тип
- Общее техническое описание продукта Rondò 1.1
- Техническое описание продукта согласно его коду RD11005AI

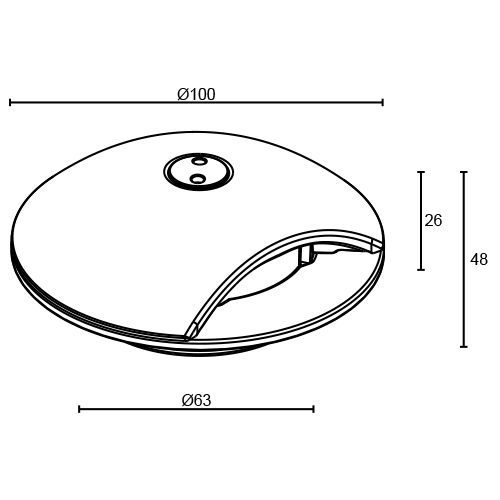

DXF Технический рисунок
LDT Фотометрические данные тип
- Общее техническое описание продукта Rondò 1.1
- Техническое описание продукта согласно его коду RD11005AI
IES Фотометрические данные тип
- Общее техническое описание продукта Rondò 1.1
- Техническое описание продукта согласно его коду RD11005AI
Сертификация CB
Декларация о соответствии ЕС

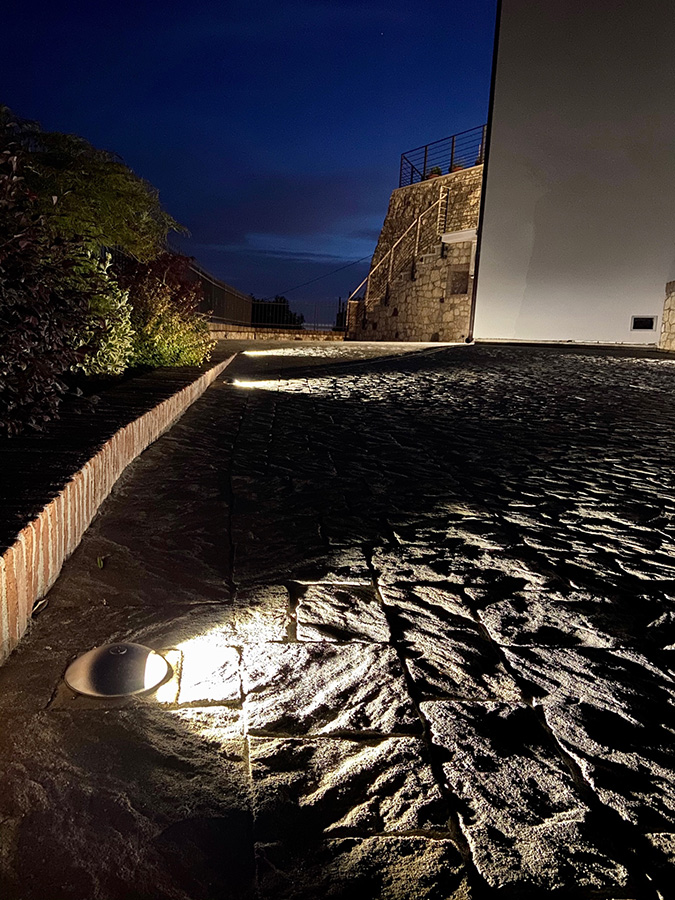

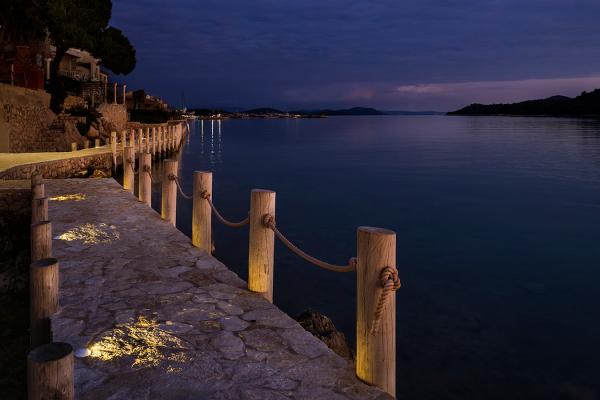

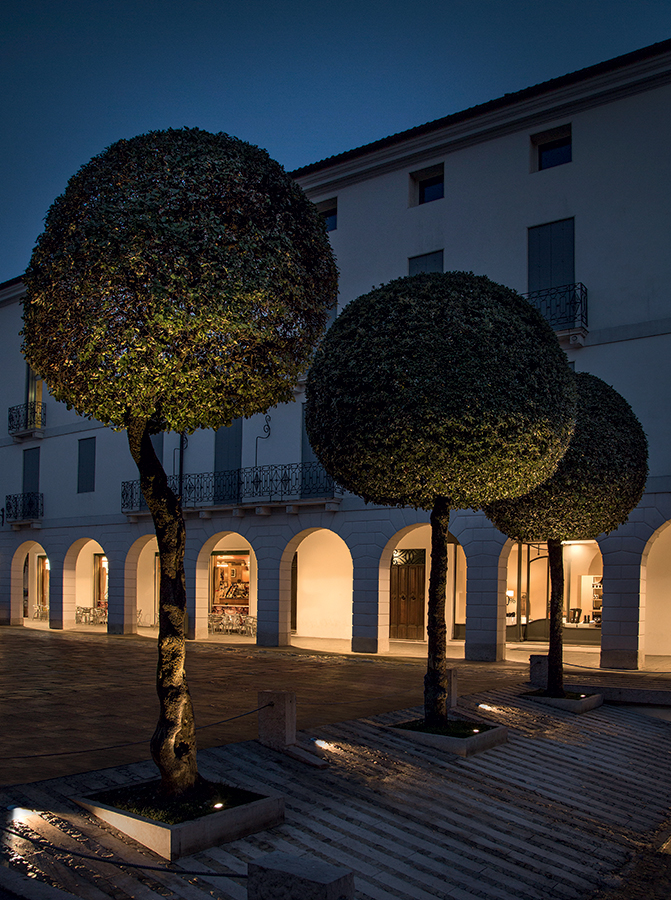

Галерея

Комплектующие и блоки питания

Комплектующие (4)

Аксессуары, соответствующие коду продукта RD11005AI

Монтажные коробы

WC0100 Монтажный короб	WC0103 Монтажный короб
WC0150 Монтажный короб

Запчасти

WE0100

Ключ для извлечения антивандальных шурупов

Блоки питания (19)

Блоки питания, соответствующие коду продукта RD11005AI

ACUNI020T1

блок питания с исходящим постоянным током ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 16W 250mA постоянный; макс 13W 350mA постоянный; макс 19W 400mA постоянный; макс 20W 450mA постоянный; макс 20W 500mA постоянный; макс 20W 550mA постоянный; макс 20W 600mA постоянный; макс 20W 700mA постоянный; макс 20W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

ACUNI032T1

блок питания с исходящим постоянным током ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA постоянный; макс 17W 500mA постоянный; макс 24W 550mA постоянный; макс 25W 700mA постоянный; макс 32W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AD020DALIT1

диммируемый блок питания DALI

Вывод	24Vdc; 16W 250mA постоянный; макс 10W 350mA постоянный; макс 15W 400mA постоянный; макс 17W 450mA постоянный; макс 19W 500mA постоянный; макс 20W 550mA постоянный; макс 20W 600mA постоянный; макс 20W 700mA постоянный; макс 20W
Плавное регулирование	DALI, ON/OFF
IP блок питания	IP20

AD032TLT1

диммируемый блок питания

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 20W 12Vdc; 10W 28Vdc; 22W 350mA постоянный; макс 17W 500mA постоянный; макс 24W 550mA постоянный; макс 25W 700mA постоянный; макс 32W 750mA постоянный; макс 32W
Плавное регулирование	PUSH, Фазовая отсечка, ON/OFF
IP блок питания	IP20

ADUNITC

диммируемый блок питания 1-10V+PUSH

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 20W 12Vdc; 11W 250mA постоянный; макс 13W 300mA постоянный; макс 16W 350mA постоянный; макс 18W 400mA постоянный; макс 21W 450mA постоянный; макс 23W 500mA постоянный; макс 25W 550mA постоянный; макс 27W 600mA постоянный; макс 30W 650mA постоянный; макс 32W 700mA постоянный; макс 32W 750mA постоянный; макс 20W 800mA постоянный; макс 20W 850mA постоянный; макс 20W 900mA постоянный; макс 20W
Плавное регулирование	0/1-10V, PUSH, ON/OFF
IP блок питания	IP20

AV00002406020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Мощность	60W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV00002412020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 120W
Мощность	120W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV00002418020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 180W
Мощность	180W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24008IP54

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 8W
Плавное регулирование	ON/OFF
IP блок питания	IP54

AV24010IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 10W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24020IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 20W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24040IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 40W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24060IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24060IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24100IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 100W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24150IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 150W
Мощность	150W
Плавное регулирование	ON/OFF
IP блок питания	IP20

AV24150IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 150W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24240IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 240W
Плавное регулирование	ON/OFF
IP блок питания	IP67

AV24320IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 320W
Плавное регулирование	ON/OFF
IP блок питания	IP67

Расширьте изображение

Контрольное электронное оборудование (4)

Электронный блок управления соответствует коду продукта RD11005AI

ADV576DALIN1

низковольтный диммер

заказывать дополнительно к блокам питания

Вход	12-24-48Vdc
Вывод	Со входом 24 Vdc:; 24Vdc; 288W Со входом 12 Vdc:; 12Vdc; 144W Со входом 48 Vdc:; 48Vdc; 576W
Плавное регулирование	0/1-10V, PUSH, DALI, Переменный резистор 10kΩ
IP блок питания	IP20

ARVUNID2-01

Universal sequencer - 4-канальный контроллер низкого напряжения с выходом в постоянное напряжение

заказывать дополнительно к блокам питания

Вход	12-24-48Vdc
Вывод	1 канал Со входом 24 Vdc:; 24Vdc; 120W Со входом 12 Vdc:; 12Vdc; 60W Со входом 48 Vdc:; 48Vdc; 240W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W Со входом 48 Vdc:; 48Vdc; 480W 3 канала Со входом 12 Vdc:; 12Vdc; 180W Со входом 24 Vdc:; 24Vdc; 360W Со входом 48 Vdc:; 48Vdc; 720W 4 канала Со входом 12 Vdc:; 12Vdc; 192W Со входом 24 Vdc:; 24Vdc; 384W Со входом 48 Vdc:; 48Vdc; 768W
Плавное регулирование	0/1-10V, PUSH, DALI, ON/OFF, Переменный резистор 10kΩ, DMX512+RDM, Stand Alone
IP блок питания	IP20

EC0CEN12445A20

4-канальный контроллер низкого напряжения с выходом в постоянное напряжение к приложению CASAMBI

Белый, динамический белый, RGB, RGBW, RGB+W
заказывать дополнительно к блокам питания

Вход	12-24Vdc 24Vdc
Вывод	1 канал Со входом 24 Vdc:; 24Vdc; 120W Со входом 12 Vdc:; 12Vdc; 60W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 3 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 4 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W
Плавное регулирование	PUSH, Casambi
IP блок питания	IP20

EC0CEN1244DA20

низковольтный диммер к приложению CASAMBI

заказывать дополнительно к блокам питания

Вход	12-24Vdc 24Vdc
Вывод	Со входом 24 Vdc:; 24Vdc; 240W Со входом 12 Vdc:; 12Vdc; 120W
Плавное регулирование	PUSH, Casambi
IP блок питания	IP20

Входы управления (2)

AE01350T1

Emergency module integrated

Вход	220─240Vac 50─60Hz
Вывод	max 350mA 58Vdc max
Степень защиты	IP20
Габариты	35x47x166 мм, 185 г
Отверстие для крепления	Ø58 мм

EC0TIM12840020

Таймер приложения CASAMBI

Вход	12-48 Vdc
Степень защиты	IP20
Габариты	45x58x25 мм, 40 г
