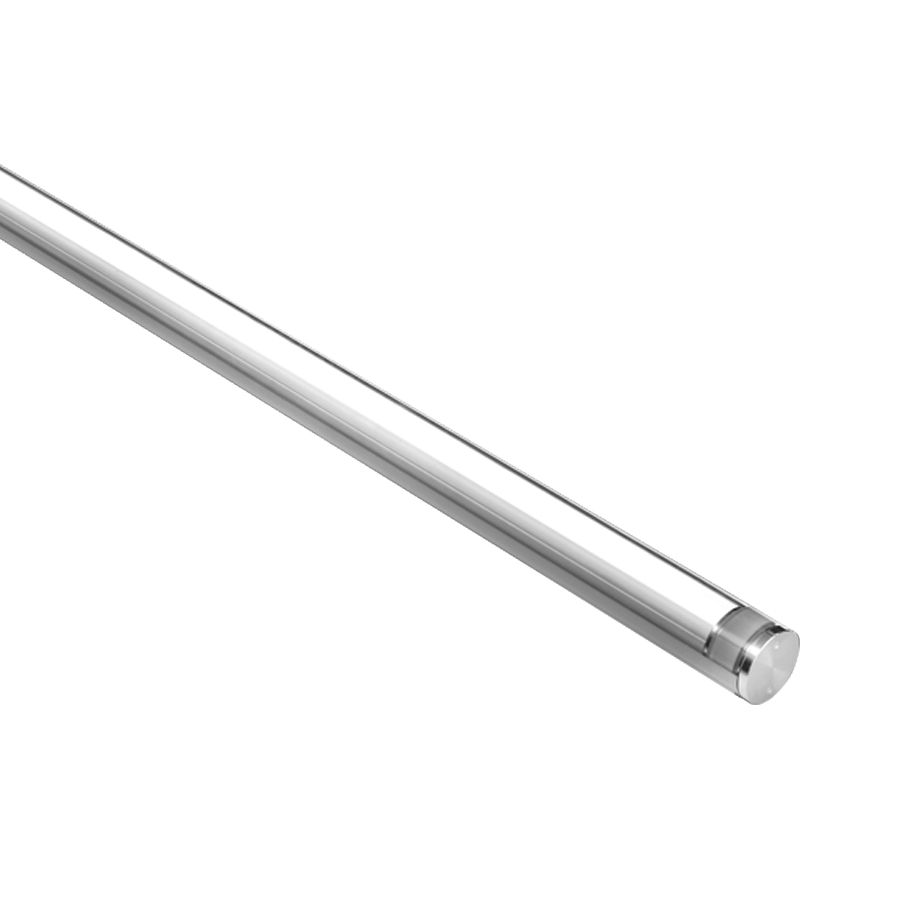

Trevi 2.2 Profili lineari da immersione piscine e fontane

Dati tecnici

Staffe non incluse obbligatorie

kg 4.30
IP65
IP68
IK10

Installazione	profilo lineare da esterno e immersione
Potenza assorbita	63W
Alimentazione	24Vdc
Flusso sorgente	8568 lm (3000K, 38°x94°)
Flusso emesso	6726 lm (3000K, 38°x94°)
Scheda capitolato	Trevi 2.2 profilo lineare da esterno e immersione; su superficie (soffitto, parete, pavimento), profondità max 10 m; Potenza assorbita: 63W; Alimentazione: 24Vdc; Flusso sorgente: 8568 lm (3000K, 38°x94°); Flusso emesso: 6726 lm (3000K, 38°x94°); 168 mid power LED, 3 step MacAdam, 60000h L80 B10 (Ta 25°C); Colore LED: 2200K, 2700K, 3000K, 4000K; Ottiche: 38°X94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 10 mm tra loro e da una lente lineare in PMMA ad alta efficienza realizzata tramite processo di estrusione; CRI Indice resa cromatica: 80; Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso; Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce; alimentatore non incluso; incluso cavo in neoprene di 5 m H05RN-F 2x1,00 Ø6,3 mm; Grado di protezione: IP65, IP68; Grado di resistenza: IK10; Temperatura di esercizio: -20°C — +45°C (installazione in ambiente esterno), 0°C — +45°C (installazione in immersione); Glow wire test: 960°C; Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe III; Peso: 4300 g; Dimensioni: Ø50x1773 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA07 Kit fissaggio a sospensione; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Trevi 2.2 profilo lineare da esterno e immersione su superficie (soffitto, parete, pavimento), profondità max 10 m Potenza assorbita: 63W Alimentazione: 24Vdc Flusso sorgente: 8568 lm (3000K, 38°x94°) Flusso emesso: 6726 lm (3000K, 38°x94°) 168 mid power LED, 3 step MacAdam, 60000h L80 B10 (Ta 25°C) Colore LED: 2200K, 2700K, 3000K, 4000K Ottiche: 38°X94°, diffusa: sistema ottico composto da una serie di sorgenti luminose equidistanti 10 mm tra loro e da una lente lineare in PMMA ad alta efficienza realizzata tramite processo di estrusione CRI Indice resa cromatica: 80 Materiale corpo: testate realizzate in acciaio inox AISI 316L. Dissipatore interno realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso Materiale schermo: schermo in policarbonato anti UV bimateriale (trasparente nella parte superiore e grigio nella parte inferiore), ad alta trasmittanza per garantire uniformità cromatica della luce alimentatore non incluso incluso cavo in neoprene di 5 m H05RN-F 2x1,00 Ø6,3 mm Grado di protezione: IP65, IP68 Grado di resistenza: IK10 Temperatura di esercizio: -20°C — +45°C (installazione in ambiente esterno), 0°C — +45°C (installazione in immersione) Glow wire test: 960°C Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe III Peso: 4300 g Dimensioni: Ø50x1773 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WMA04 Coppia clip, WMA05 Coppia clip antivandalo, WMA07 Kit fissaggio a sospensione Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	su superficie (soffitto, parete, pavimento), profondità max 10 m
Numero e tipo LED	168 mid power LED, 3 step MacAdam, 60000h L80 B10 (Ta 25°C)
Colore LED	2200K, 2700K, 3000K, 4000K

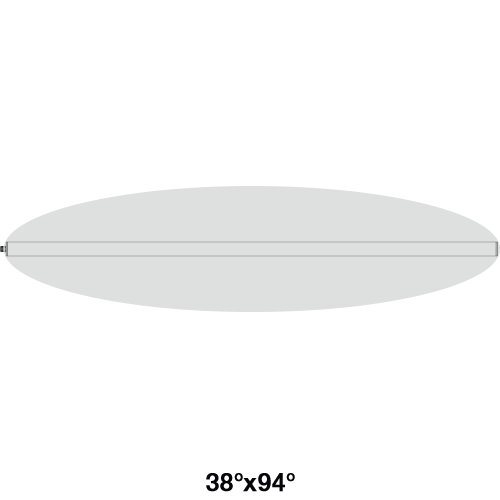

Ottiche	38°X94°, diffusa
CRI Indice resa cromatica	80
Materiale corpo	testate in acciaio inox AISI 316L, dissipatore interno in alluminio anticorodal
Materiale schermo	schermo in policarbonato trasparente
Alimentatore	alimentatore non incluso
Cavi di alimentazione	incluso cavo in neoprene di 5 m H05RN-F 2x1,00 Ø6,3 mm
Grado di protezione	IP65, IP68
Grado di resistenza	IK10
Stato	Disponibile

Leggi tutto

Chiudi

Input

230Vac 50-60 Hz

Output

24Vdc; 120W

Potenza

120W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

230Vac 50-60 Hz

Output

24Vdc; 180W

Potenza

180W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

115-230Vac 50-60 Hz

Output

24Vdc; 100W

Potenza

100W

Dimmerazione

DALI-2

IP alimentatore

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 150W

Potenza

150W

Dimmerazione

DALI-2

IP alimentatore

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 200W

Potenza

200W

Dimmerazione

DALI-2

IP alimentatore

IP66

Input

115-230Vac 50-60 Hz

Output

24Vdc; 300W

Potenza

300W

Dimmerazione

DALI-2

IP alimentatore

IP66

Input

230Vac 50-60 Hz

Output

24Vdc; 100W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

230Vac 50-60 Hz

Output

24Vdc; 150W

Potenza

150W

Dimmerazione

Non dimmerabile

IP alimentatore

IP20

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 150W

Dimmerazione

Non dimmerabile

IP alimentatore

IP67

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 240W

Dimmerazione

Non dimmerabile

IP alimentatore

IP67

Input

115-230Vac 50-60 Hz
230Vac 50-60 Hz

Output

24Vdc; 320W

Dimmerazione

Non dimmerabile

IP alimentatore

IP67

Input

12-24-48Vdc

Output

Con ingresso a 12 Vdc:; 12Vdc; 144W

Con ingresso a 24 Vdc:; 24Vdc; 288W

Con ingresso a 48 Vdc:; 48Vdc; 576W

Dimmerazione

0/1-10V, PUSH, DALI, Potenziometro 10kΩ

IP alimentatore

IP20

Input

12-24-48Vdc

Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W

Con ingresso a 24 Vdc:; 24Vdc; 120W

Con ingresso a 48 Vdc:; 48Vdc; 240W

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W

Con ingresso a 24 Vdc:; 24Vdc; 240W

Con ingresso a 48 Vdc:; 48Vdc; 480W

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 180W

Con ingresso a 24 Vdc:; 24Vdc; 360W

Con ingresso a 48 Vdc:; 48Vdc; 720W

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 192W

Con ingresso a 24 Vdc:; 24Vdc; 384W

Con ingresso a 48 Vdc:; 48Vdc; 768W

Dimmerazione

0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone

IP alimentatore

IP20

Input

12-24Vdc
24Vdc
12Vdc

Output

1 canale

Con ingresso a 12 Vdc:; 12Vdc; 60W

Con ingresso a 24 Vdc:; 24Vdc; 120W

2 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W

Con ingresso a 24 Vdc:; 24Vdc; 240W

3 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W

Con ingresso a 24 Vdc:; 24Vdc; 240W

4 canali

Con ingresso a 12 Vdc:; 12Vdc; 120W

Con ingresso a 24 Vdc:; 24Vdc; 240W

Dimmerazione

PUSH, Casambi

IP alimentatore

IP20

Input

12-24Vdc
24Vdc

Output

Con ingresso a 12 Vdc:; 12Vdc; 120W

Con ingresso a 24 Vdc:; 24Vdc; 240W

Dimmerazione

PUSH, Casambi

IP alimentatore

IP20

Input

220─240Vac 50─60Hz

Output

max 350mA 58Vdc max

Grado di protezione

IP20

Dimensioni

35x47x166 mm, 185 g

Foro d’incasso

Ø58 mm

Input

12-48 Vdc

Grado di protezione

IP20

Dimensioni

45x58x25 mm, 40g
