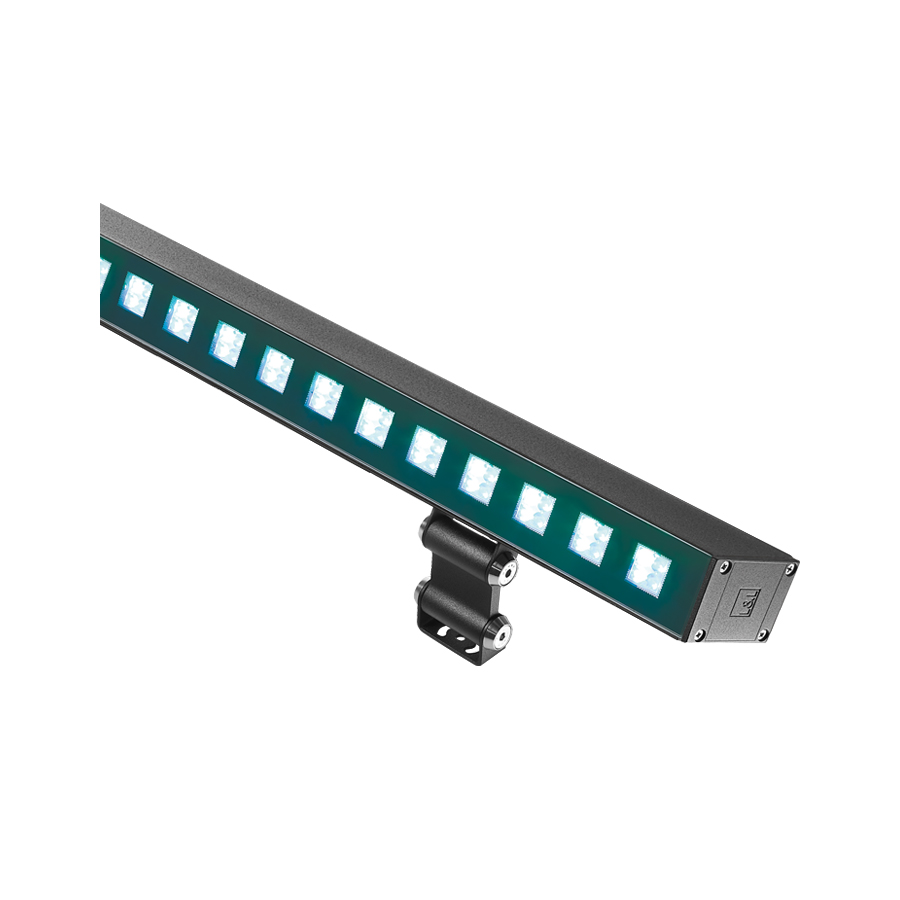

Tago 6.3

Proiettori da esterno

proiettore da esterno - 55W 230Vac 49W 48Vdc - 1036 mm - RGBW - DMX512+RDM

Genera codice

Personalizza questo prodotto

Grazie a una produzione interna flessibile, è possibile personalizzare questo prodotto. Qui a fianco ti suggeriamo delle possibili versioni speciali, ma se hai delle richieste differenti, possiamo valutarle insieme.

Personalizzazioni possibili:

Versione RGBW: con CCT del bianco (W) diversa da 4000K

Dati tecnici

Stampa dati tecnici

230Vac
48Vdc
kg 5,6 230Vac - kg 5,4 48Vdc
IP65
IP67
IP69
IK09
DMX+RDM

Installazione	proiettore da esterno
Montaggio	su superficie (soffitto, parete, pavimento)
Potenza assorbita	55W, 49W
Alimentazione	230Vac, 48Vdc
Flusso sorgente	8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K)
Flusso emesso	5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°)
Stato	Disponibile
Scheda capitolato	Tago 6.3 proiettore da esterno; su superficie (soffitto, parete, pavimento); Potenza assorbita: 55W, 49W; Alimentazione: 230Vac, 48Vdc; Flusso sorgente: 8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K); Flusso emesso: 5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°); 96 high power LED, 60000h L80 B10 (Ta 25°C); Colore LED: RGBW; Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo; Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna; Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005); Finitura RAL su richiesta; Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti; Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV; Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM; alimentatore integrato, alimentatore non incluso; 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio; Gestione: DMX512+RDM; Grado di protezione: IP65, IP67, IP69; Grado di resistenza: IK09; staffe con due punti di snodo per orientamento; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Sicurezza fotobiologica: conforme a IEC TR 62778:2014; Classe di isolamento: classe I (230Vac), classe III (48Vdc); Peso: 230Vac: 5600 g, 48Vdc: 5400 g; Dimensioni: 74x149x1036 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H, WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Tago 6.3 proiettore da esterno su superficie (soffitto, parete, pavimento) Potenza assorbita: 55W, 49W Alimentazione: 230Vac, 48Vdc Flusso sorgente: 8280 lm, R: 576 lm G: 3792 lm B: 912 lm W: 3000 lm (4000K) Flusso emesso: 5496 lm, R: 360 lm G: 2640 lm B: 528 lm W: 1968 lm (4000K, 24°) 96 high power LED, 60000h L80 B10 (Ta 25°C) Colore LED: RGBW Ottiche: 24°, 30°, 52°: sistema ottico composto da una serie di sorgenti luminose equidistanti 41,7 mm tra loro. La lente TIR in PMMA garantisce un'elevata qualità dell'emissione luminosa e comfort visivo Materiale corpo: corpo realizzato in alluminio Anticorodal EN AW 6060 T5 a basso contenuto di rame per un'ottima dissipazione termica, ricavato da profilo estruso e successivamente verniciato nero (Ral 9005 opaco) per un'ottima resistenza alla corrosione. Testate realizzate in alluminio pressofuso EN AB 47100 a basso contenuto di rame e verniciate nere (Ral 9005 opaco) ricavate tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per una maggiore resistenza alla corrosione e agli agenti atmosferici. Staffa in acciaio inox AISI 304 nera Ral 9005 opaco ottenuta con verniciatura epossidica. Boccole in acciaio inox AISI 316L ottenute mediante lavorazione tornitura CNC. Valvola osmotica in GORE-TEX per regolazione della pressione interna Finiture: finitura di colore nero (Ral 9005 opaco) ricavata tramite un primo trattamento di preparazione alla verniciatura con rivestimento di conversione a nano particelle ceramiche, seguito da un secondo passaggio di verniciatura epossidica e successiva in poliestere per fornire una resistenza alla corrosione che superi le 1000h di nebbia salina (RAL 9005) Finitura RAL su richiesta Materiale schermo: vetro extrachiaro temprato trasparente di spessore 4 mm ad alta trasmittanza con serigrafia vetrificata grigia (RAL 7015) per garantire uniformità cromatica della luce e un’ottima resistenza ai graffi e agli urti Guarnizioni: le guarnizioni in Santoprene™ nero garantiscono nel tempo una massima resistenza ai raggi UV Installazione: Versione DMX+RDM: dotato di un connettore IP68 a 3 vie tipo H 4 poli per l'alimentazione e di un connettore femmina IP68 a 3 poli e un connettore maschio IP68 a 3 poli per il segnale DMX+RDM alimentatore integrato, alimentatore non incluso 230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio Gestione: DMX512+RDM Grado di protezione: IP65, IP67, IP69 Grado di resistenza: IK09 staffe con due punti di snodo per orientamento Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Sicurezza fotobiologica: conforme a IEC TR 62778:2014 Classe di isolamento: classe I (230Vac), classe III (48Vdc) Peso: 230Vac: 5600 g, 48Vdc: 5400 g Dimensioni: 74x149x1036 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WFA0001 Cavo di interconnessione di 1,5 m a 3 poli, WFA0105 Cavo di interconnessione di 5 m a 3 poli, WFA02 Connettore a 3 vie tipo H, WFA03 Connettore femmina a 3 poli, WFA04 Connettore maschio a 3 poli, WMA03N Coppia staffe regolabili Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Numero e tipo LED	96 high power LED, 60000h L80 B10 (Ta 25°C)
Colore LED	RGBW
Ottiche	24°, 30°, 52°
Materiale corpo	corpo in alluminio anticorodal, staffa in acciaio inox, testate in alluminio pressofuso
Materiale schermo	schermo in vetro extrachiaro temprato trasparente e serigrafato grigio
Finiture	nero
Alimentatore	alimentatore integrato, alimentatore non incluso
Cavi di alimentazione	230Vac: incluso cavo in neoprene di 1,5 m H07RN-F 3x1,0 Ø9,3 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio 48Vdc: incluso 1 cavo in neoprene di 1,5 m H07RN-F 2x1,0 Ø8,7 mm e 2 cavi per segnale DMX con cavo schermato di 0,75 m Ø5,5 mm completi di connettori di cablaggio
Gestione	DMX512+RDM
Grado di protezione	IP65, IP67, IP69
Grado di resistenza	IK09
Caratteristiche	staffe con due punti di snodo per orientamento

Leggi tutto

Chiudi

Download

Guarda tutti i download

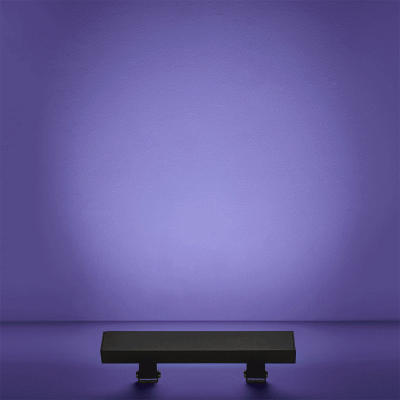

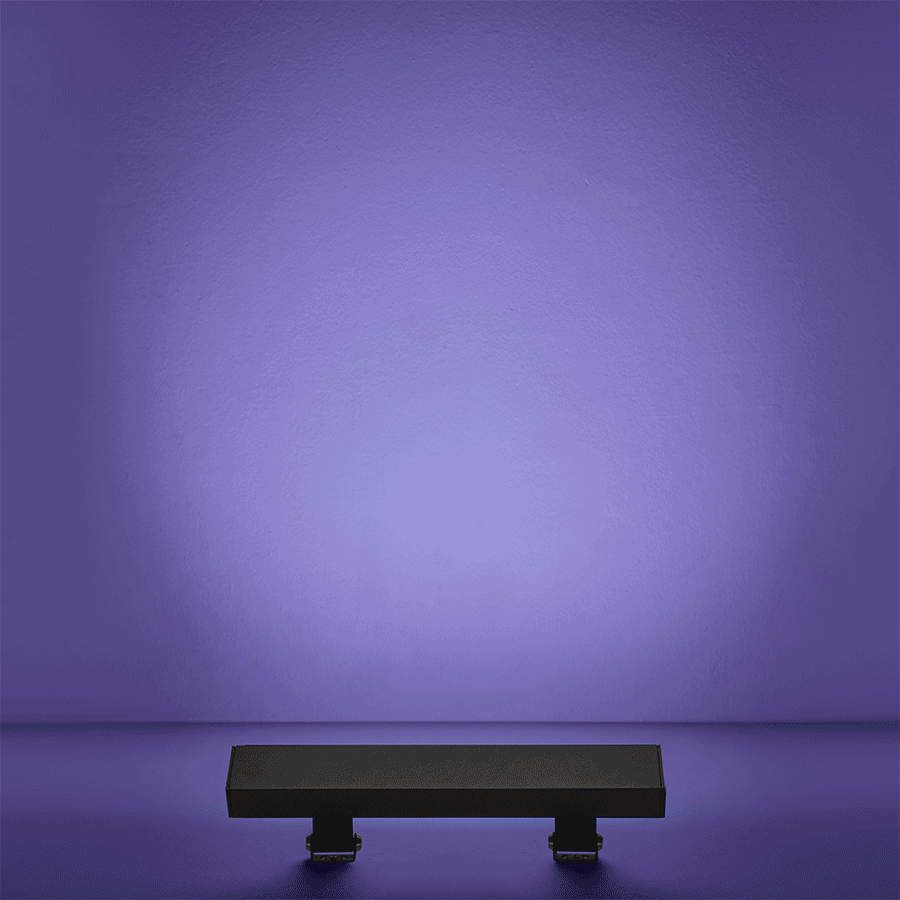

Gallery

Accessori e alimentatori

Accessori (6)

Accessori vari

WMA03N

Coppia staffe regolabili

opzionali

Materiale per cablaggio

WFA0001 Cavo di interconnessione di 1,5 m a 3 poli per segnale DMX	WFA0105 Cavo di interconnessione di 5 m a 3 poli per segnale DMX
WFA02 Connettore a 3 vie tipo H 4 poli IP68 82x53.3x28 mm	WFA03 Connettore femmina a 3 poli per collegamento entra-esci IP66-IP68 Ø23x46 mm
WFA04 Connettore maschio a 3 poli per collegamento entra-esci IP66-IP68 Ø23x50 mm

Alimentatori (4)

AV48060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AV48150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

Elettronica di controllo (0)

Controller non previsti

Input di comando (11)

DMX02

DMX Controller

Input	12 Vdc
Output	DMX512 bus
Dimensioni	160x91x62 mm, 317 g

ECCTS5241DM20

Ricevente / Traduttore RF/DMX

da ordinare in aggiunta all'alimentatore
da abbinare a ECCTR1244CV20

Input	12-24 Vdc
Output	DMX512 bus
Grado di protezione	IP20
Dimensioni	55x55x21 mm 70 g
Foro d’incasso	Ø55 mm

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TLC08

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC09

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC15

Radiocomando a 1 canale per TLR07-01

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07-01

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07-01

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07-01

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	68x45x22 mm
Foro d’incasso	Ø50 mm

TOUCH02L1

Touch-screen device monozona

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device a 4 zone con memorie

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
