Step Outside 2.1

Segnapassi da esterno

segnapasso da esterno - max 2W max 500mA - ø54x46 mm

Dati tecnici

Stampa dati tecnici

su richiesta
kg 0,20
IP54

Installazione	segnapasso da esterno
Potenza assorbita	max 2W
Alimentazione	max 500mA
Flusso sorgente	145 lm (3000K, 500mA)
Flusso emesso	35 lm (3000K, 500mA)
Scheda capitolato	Step Outside 2.1 segnapasso da esterno; a semi-incasso (parete); Potenza assorbita: max 2W; Alimentazione: max 500mA; Flusso sorgente: 145 lm (3000K, 500mA); Flusso emesso: 35 lm (3000K, 500mA); 1 power LED, 1/4 ANSI BIN (colore LED bianco), 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K, 5000K, blu; Ottiche: diffusa; CRI Indice resa cromatica: 80; Materiale corpo: corpo e copertura in alluminio; Finiture: cor-ten, nero (RAL 9005), bianco (RAL 9003); Finitura RAL su richiesta; Materiale schermo: schermo in vetro extrachiaro trasparente; Spessore della superficie d’incasso: min 5 mm, max 30 mm; alimentatore non incluso; Collegamento: in serie; incluso cavo in neoprene di 1,5 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Grado di protezione: IP54; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Glow wire test: 960°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 200 g; Dimensioni: Ø54x46x18 mm; Foro d’incasso: Ø30 mm; Volume tecnico per dissipazione: Ø70x70 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WC0202 Cassaforma; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Step Outside 2.1 segnapasso da esterno a semi-incasso (parete) Potenza assorbita: max 2W Alimentazione: max 500mA Flusso sorgente: 145 lm (3000K, 500mA) Flusso emesso: 35 lm (3000K, 500mA) 1 power LED, 1/4 ANSI BIN (colore LED bianco), 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K, 5000K, blu Ottiche: diffusa CRI Indice resa cromatica: 80 Materiale corpo: corpo e copertura in alluminio Finiture: cor-ten, nero (RAL 9005), bianco (RAL 9003) Finitura RAL su richiesta Materiale schermo: schermo in vetro extrachiaro trasparente Spessore della superficie d’incasso: min 5 mm, max 30 mm alimentatore non incluso Collegamento: in serie incluso cavo in neoprene di 1,5 m H05RN-F 2x0,35/0,75 Ø6,3 mm Grado di protezione: IP54 Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Glow wire test: 960°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 200 g Dimensioni: Ø54x46x18 mm Foro d’incasso: Ø30 mm Volume tecnico per dissipazione: Ø70x70 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WC0202 Cassaforma Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a semi-incasso (parete)
Numero e tipo LED	1 power LED, 1/4 ANSI BIN (colore LED bianco), 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K, 5000K, blu

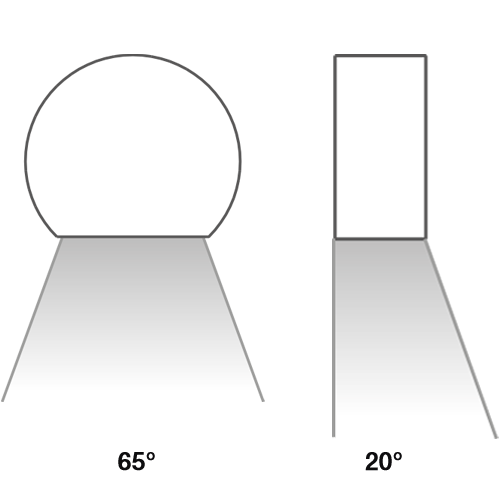

Ottiche	diffusa
CRI Indice resa cromatica	80
Materiale corpo	corpo e copertura in alluminio
Materiale schermo	schermo in vetro extrachiaro trasparente
Finiture	cor-ten, nero, bianco
Alimentatore	alimentatore non incluso
Collegamento	in serie
Cavi di alimentazione	incluso cavo in neoprene di 1,5 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Grado di protezione	IP54
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

Accessori e alimentatori

Accessori (1)

Cassaforme

WC0202

Cassaforma

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (23)

A13350VL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 8W
Potenza	8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A13500TC

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 6W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A14500IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A15500QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A16350IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 11W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A19220TC

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	100mA costante; max 4,1W 120mA costante; max 5W 140mA costante; max 5,8W 160mA costante; max 6,6W 180mA costante; max 7,4W 200mA costante; max 8,3W 220mA costante; max 9,1W 240mA costante; max 10W 260mA costante; max 10,8W 280mA costante; max 11,6W 300mA costante; max 12,4W 320mA costante; max 13,2W 340mA costante; max 14,1W 360mA costante; max 15W 60mA costante; max 2,5W 80mA costante; max 3,3W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A19350QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 15W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A310500IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A310500QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A312350IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A312350QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI039T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	1050mA costante; max 39W 350mA costante; max 15W 500mA costante; max 21W 550mA costante; max 23W 650mA costante; max 27W 700mA costante; max 29W 750mA costante; max 31W 850mA costante; max 35W 900mA costante; max 37W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI042T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	1000mA costante; max 42W 1050mA costante; max 42W 300mA costante; max 13W 350mA costante; max 15W 400mA costante; max 18W 450mA costante; max 20W 500mA costante; max 22W 550mA costante; max 24W 600mA costante; max 27W 650mA costante; max 29W 700mA costante; max 31W 750mA costante; max 32W 800mA costante; max 33W 850mA costante; max 35W 900mA costante; max 38W 950mA costante; max 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNIC30T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W 340mA costante; max 18W 370mA costante; max 19,5W 400mA costante; max 21W 430mA costante; max 22,5W 460mA costante; max 24W 490mA costante; max 26W 520mA costante; max 27,5W 550mA costante; max 29W 580mA costante; max 30W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD018350TLT1

Alimentatore dimmerabile con taglio di fase

Input	230Vac 50-60 Hz
Output	350mA costante; max 18W
Dimmerazione	Taglio di fase
IP alimentatore	IP20

AD020500TLT1

Alimentatore dimmerabile con taglio di fase

Input	230Vac 50-60 Hz
Output	500mA costante; max 21W
Dimmerazione	Taglio di fase
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI-2

Output	24Vdc; 16W 250mA costante; max 12W 350mA costante; max 17W 400mA costante; max 19W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI-2
IP alimentatore	IP20

AD030DALIT1AM

Alimentatore dimmerabile DALI-2+PUSH

Input	230Vac 50-60 Hz
Output	250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W 340mA costante; max 18W 370mA costante; max 20W 400mA costante; max 21W 430mA costante; max 23W 460mA costante; max 25W 490mA costante; max 26W 520mA costante; max 26W 550mA costante; max 27W 580mA costante; max 29W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W
Dimmerazione	PUSH, DALI-2
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase
IP alimentatore	IP20

AD050DALIT1

Alimentatore dimmerabile DALI-2+PUSH+1-10V

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	1050mA costante; max 50W 350mA costante; max 25W 500mA costante; max 35W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH, DALI-2
IP alimentatore	IP20

AD050PUSHT1

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	1050mA costante; max 50W 350mA costante; max 25W 500mA costante; max 35W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH
IP alimentatore	IP20

Elettronica di controllo (5)

ARCUNID2-01

Universal Sequencer - Controller 4 canali in bassa tensione con uscita in corrente costante

da ordinare in aggiunta all'alimentatore

Input	24Vdc 48Vdc
Output	1 canale Con ingresso a 24 Vdc:; 1050mA costante; max 20W Con ingresso a 24 Vdc:; 350mA costante; max 6,7W Con ingresso a 24 Vdc:; 500mA costante; max 9,5W Con ingresso a 24 Vdc:; 700mA costante; max 13,3W Con ingresso a 48 Vdc:; 1050mA costante; max 45W Con ingresso a 48 Vdc:; 350mA costante; max 15,5W Con ingresso a 48 Vdc:; 500mA costante; max 21,5W Con ingresso a 48 Vdc:; 700mA costante; max 30W 2 canali Con ingresso a 24 Vdc:; 1050mA costante; max 40W Con ingresso a 24 Vdc:; 350mA costante; max 13,3W Con ingresso a 24 Vdc:; 500mA costante; max 19W Con ingresso a 24 Vdc:; 700mA costante; max 26,6W Con ingresso a 48 Vdc:; 1050mA costante; max 90,3W Con ingresso a 48 Vdc:; 350mA costante; max 30W Con ingresso a 48 Vdc:; 500mA costante; max 43W Con ingresso a 48 Vdc:; 700mA costante; max 60W 3 canali Con ingresso a 24 Vdc:; 1050mA costante; max 60W Con ingresso a 24 Vdc:; 350mA costante; max 20W Con ingresso a 24 Vdc:; 500mA costante; max 28,5W Con ingresso a 24 Vdc:; 700mA costante; max 40W Con ingresso a 48 Vdc:; 1050mA costante; max 135W Con ingresso a 48 Vdc:; 350mA costante; max 45W Con ingresso a 48 Vdc:; 500mA costante; max 64,5W Con ingresso a 48 Vdc:; 700mA costante; max 90,3W 4 canali Con ingresso a 24 Vdc:; 1050mA costante; max 80W Con ingresso a 24 Vdc:; 350mA costante; max 26,6W Con ingresso a 24 Vdc:; 500mA costante; max 38W Con ingresso a 24 Vdc:; 700mA costante; max 53,2W Con ingresso a 48 Vdc:; 1050mA costante; max 180W Con ingresso a 48 Vdc:; 350mA costante; max 62W Con ingresso a 48 Vdc:; 500mA costante; max 86W Con ingresso a 48 Vdc:; 700mA costante; max 120W
Dimmerazione	0/1-10V, PUSH, DALI (DT6), Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12443520

Controller 4 canali in bassa tensione con uscita in corrente costante (350mA) per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	24Vdc 12Vdc
Output	1 canale Con ingresso a 12 Vdc:; 350mA costante; max 4,2W Con ingresso a 24 Vdc:; 350mA costante; max 8,4W 2 canali Con ingresso a 12 Vdc:; 350mA costante; max 8,4W Con ingresso a 24 Vdc:; 350mA costante; max 16,8W 3 canali Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W 4 canali Con ingresso a 12 Vdc:; 350mA costante; max 16,8W Con ingresso a 24 Vdc:; 350mA costante; max 33,6W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

EC0CEN12445020

Controller 4 canali in bassa tensione con uscita in corrente costante (500mA) per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	24Vdc 12Vdc
Output	1 canale Con ingresso a 12 Vdc:; 500mA costante; max 6W Con ingresso a 24 Vdc:; 500mA costante; max 12W 2 canali Con ingresso a 12 Vdc:; 500mA costante; max 12W Con ingresso a 24 Vdc:; 500mA costante; max 24W 3 canali Con ingresso a 12 Vdc:; 500mA costante; max 18W Con ingresso a 24 Vdc:; 500mA costante; max 36W 4 canali Con ingresso a 12 Vdc:; 500mA costante; max 24W Con ingresso a 24 Vdc:; 500mA costante; max 48W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

WFA024350

Convertitore con cavo 350 mm

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	350mA costante; max 8,4W
Dimmerazione	PWM
IP alimentatore	IP20

WFA024500

Convertitore con cavo 350 mm

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	500mA costante; max 12W
Dimmerazione	PWM
IP alimentatore	IP20

Input di comando (2)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

EC0TIM12840020

Timer per CASAMBI

Input	12-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm, 40g
