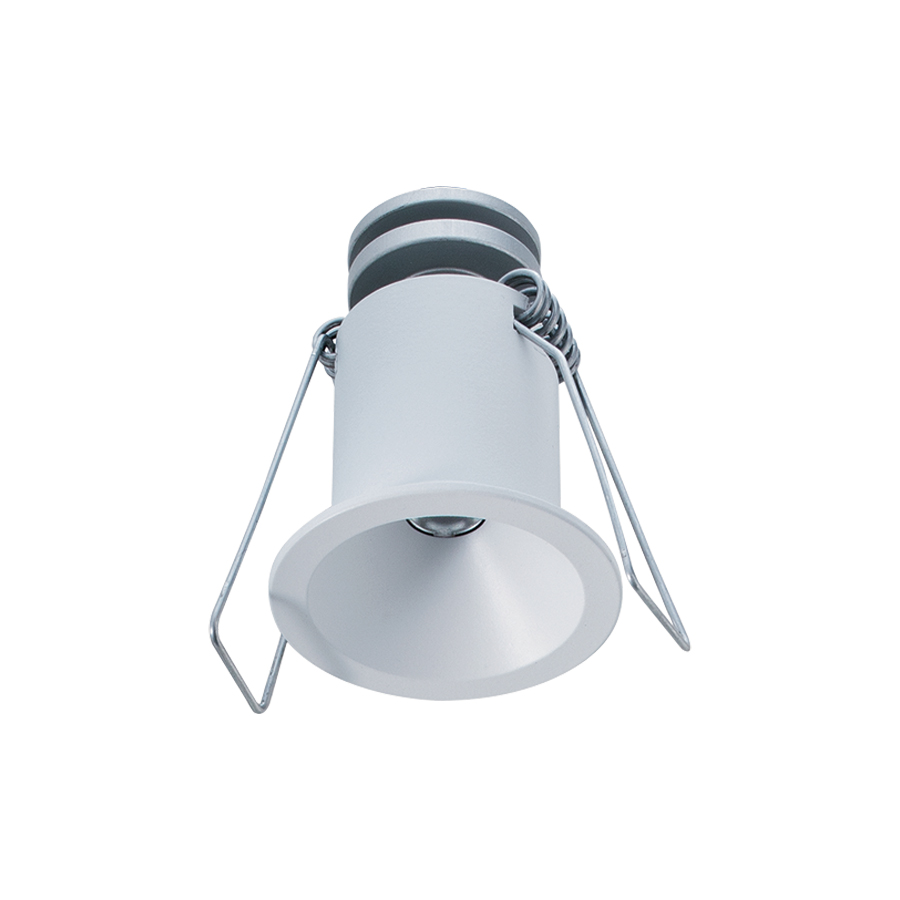

Esem 2.0 Incassi downlight da interno per residenziale e hospitality - L&L Luce&Light

Esem 2.0

incasso da interno - max 2W max 500mA - ø38 mm

Genera codice

Dati tecnici

Stampa dati tecnici

kg 0,09
Ø30 mm
IP40

Installazione	incasso downlight da interno
Potenza assorbita	max 2W
Alimentazione	max 500mA
Flusso sorgente	145 lm (3000K, 500mA)
Flusso emesso	122 lm (3000K, 500mA, 36°)
Scheda capitolato	Esem 2.0 incasso downlight da interno; a incasso (soffitto); Potenza assorbita: max 2W; Alimentazione: max 500mA; Flusso sorgente: 145 lm (3000K, 500mA); Flusso emesso: 122 lm (3000K, 500mA, 36°); 1 power LED, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K, 5000K; Ottiche: 16°, 36°, 80°; CRI Indice resa cromatica: 80; Materiale corpo: corpo in alluminio; Finiture: bianco (RAL 9003); Finitura RAL su richiesta; Spessore della superficie d’incasso: min 5 mm, max 25 mm; alimentatore non incluso; Collegamento: in serie; incluso cavo in PVC di 1,5 m FROR 2x0,35 Ø3,5 mm; Grado di protezione: IP40; Sistemi di protezione: EPS protegge gli apparecchi per applicazioni da interno in caso di problematiche di carattere elettrico. Questa innovazione brevettata da L&L garantisce protezione elettrica da inversione di polarità, hotplug e sovratensioni fino a 48Vdc che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: 0°C — +45°C; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 90 g; Dimensioni: Ø38x49 mm; Foro d’incasso: Ø30 mm; Volume tecnico per dissipazione: Ø130x90 mm; Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012; Accessori: WF0110 Cavo in PVC FROR 2x0,35 Ø3,5 mm; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Esem 2.0 incasso downlight da interno a incasso (soffitto) Potenza assorbita: max 2W Alimentazione: max 500mA Flusso sorgente: 145 lm (3000K, 500mA) Flusso emesso: 122 lm (3000K, 500mA, 36°) 1 power LED, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K, 5000K Ottiche: 16°, 36°, 80° CRI Indice resa cromatica: 80 Materiale corpo: corpo in alluminio Finiture: bianco (RAL 9003) Finitura RAL su richiesta Spessore della superficie d’incasso: min 5 mm, max 25 mm alimentatore non incluso Collegamento: in serie incluso cavo in PVC di 1,5 m FROR 2x0,35 Ø3,5 mm Grado di protezione: IP40 Sistemi di protezione: EPS protegge gli apparecchi per applicazioni da interno in caso di problematiche di carattere elettrico. Questa innovazione brevettata da L&L garantisce protezione elettrica da inversione di polarità, hotplug e sovratensioni fino a 48Vdc che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: 0°C — +45°C Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 90 g Dimensioni: Ø38x49 mm Foro d’incasso: Ø30 mm Volume tecnico per dissipazione: Ø130x90 mm Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012 Accessori: WF0110 Cavo in PVC FROR 2x0,35 Ø3,5 mm Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto)
Numero e tipo LED	1 power LED, 1/4 ANSI BIN, 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K, 5000K
Ottiche	16°, 36°, 80°
CRI Indice resa cromatica	80
Materiale corpo	corpo in alluminio
Finiture	bianco
Alimentatore	alimentatore non incluso
Collegamento	in serie
Cavi di alimentazione	incluso cavo in PVC di 1,5 m FROR 2x0,35 Ø3,5 mm
Grado di protezione	IP40
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato
DXF Disegno tecnico
LDT Fotometria
IES Fotometria
Certificazione CB
Dichiarazione di conformità UE
Etichetta energetica Lingua
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

Accessori e alimentatori

Accessori (1)

Cavi

Da ordinare contestualmente all’apparecchio illuminante

WF0110

Cavo in PVC FROR 2x0,35 Ø3,5 mm

lunghezza su richiesta

Alimentatori (46)

A13350VL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 4W
Potenza	4W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A13500TC

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 6W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A14500IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A15500QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A16350IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 11W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A19220TC

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	100mA costante; max 4,1W 120mA costante; max 5W 140mA costante; max 5,8W 160mA costante; max 6,6W 180mA costante; max 7,4W 200mA costante; max 8,3W 220mA costante; max 9,1W 240mA costante; max 10W 260mA costante; max 10,8W 280mA costante; max 11,6W 300mA costante; max 12,4W 320mA costante; max 13,2W 340mA costante; max 14,1W 360mA costante; max 15W 60mA costante; max 2,5W 80mA costante; max 3,3W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A19350QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 15W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A310500IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

A310500QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A312350IP67

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	ON/OFF
IP alimentatore	IP67

A312350QL

Alimentatore in corrente ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	ON/OFF
IP alimentatore	IP20

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 250mA costante; max 13W 24Vdc; 16W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI032T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	350mA costante; max 17W 500mA costante; max 24W 12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 550mA costante; max 25W 700mA costante; max 32W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI039T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	350mA costante; max 15W 500mA costante; max 21W 1050mA costante; max 39W 550mA costante; max 23W 650mA costante; max 27W 700mA costante; max 29W 750mA costante; max 31W 850mA costante; max 35W 900mA costante; max 37W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI042T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	300mA costante; max 13W 350mA costante; max 15W 400mA costante; max 18W 450mA costante; max 20W 500mA costante; max 22W 1000mA costante; max 42W 1050mA costante; max 42W 550mA costante; max 24W 600mA costante; max 27W 650mA costante; max 29W 700mA costante; max 31W 750mA costante; max 32W 800mA costante; max 33W 850mA costante; max 35W 900mA costante; max 38W 950mA costante; max 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNIC30T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	340mA costante; max 18W 370mA costante; max 19,5W 400mA costante; max 21W 430mA costante; max 22,5W 460mA costante; max 24W 490mA costante; max 26W 250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W 520mA costante; max 27,5W 550mA costante; max 29W 580mA costante; max 30W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD018350TLT1

Alimentatore dimmerabile con taglio di fase

Input	230Vac 50-60 Hz
Output	350mA costante; max 18W
Dimmerazione	Taglio di fase, ON/OFF
IP alimentatore	IP20

AD020DALIT1

Alimentatore dimmerabile DALI

Output	250mA costante; max 10W 350mA costante; max 15W 400mA costante; max 17W 450mA costante; max 19W 500mA costante; max 20W 24Vdc; 16W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	DALI, ON/OFF
IP alimentatore	IP20

AD030DALIT1AM

Alimentatore dimmerabile DALI+PUSH

Input	230Vac 50-60 Hz
Output	340mA costante; max 18W 370mA costante; max 20W 400mA costante; max 21W 430mA costante; max 23W 460mA costante; max 25W 490mA costante; max 26W 250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W 520mA costante; max 26W 550mA costante; max 27W 580mA costante; max 29W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W
Dimmerazione	PUSH, DALI, ON/OFF
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

AD050DALIT1

Alimentatore dimmerabile DALI+PUSH+1-10V

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 25W 500mA costante; max 35W 1050mA costante; max 50W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH, DALI, ON/OFF
IP alimentatore	IP20

AD050PUSHT1

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 25W 500mA costante; max 35W 1050mA costante; max 50W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 25W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 12Vdc; 11W 24Vdc; 20W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV12020IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	12Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV12040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz
Output	12Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 132W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12192IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 192W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24008IP54

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Dimmerazione	ON/OFF
IP alimentatore	IP54

AV24010IP20

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV48150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (4)

A13350VL12/24

Convertitore in bassa tensione

da abbinare ad un alimentatore in tensione costante

Input	12-24Vdc 9-24Vdc 9-18Vac 50-60 Hz
Output	350mA costante; max 3,7W 350mA costante; max 8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ARCUNID2

Universal Sequencer - Controller 4 canali in bassa tensione con uscita in corrente costante

da ordinare in aggiunta all'alimentatore
valori di output riferiti a 48Vdc

Input	12-24-48Vdc
Output	1 canale 350mA costante; max 16,8W 500mA costante; max 24W 700mA costante; max 33,6W 3 canali 350mA costante; max 50,4W 500mA costante; max 72W 700mA costante; max 100,8W 4 canali 350mA costante; max 67,2W 500mA costante; max 96W 700mA costante; max 134,4W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ, DMX512, DMX512+RDM, Stand Alone
IP alimentatore	IP20

WFA024350

Convertitore con cavo 350 mm

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	350mA costante; max 8,4W
Dimmerazione	PWM
IP alimentatore	IP20

WFA024500

Convertitore con cavo 350 mm

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	500mA costante; max 12W
Dimmerazione	PWM
IP alimentatore	IP20

Input di comando (4)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

TLC05

Radiocomando a 4 canali per ricevente TLR01

Input	1 batteria 12V alcalina
Output	433,90 MHz
Grado di protezione	IP20
Dimensioni	Ø85x28 mm

TLC06

Radiocomando a 2 canali per ricevente TLR01

Input	1 batteria 3V CR2025
Output	433,90 MHz
Grado di protezione	IP20
Dimensioni	55x28x10 mm

TLR01

Ricevente obbligatoria per radiocomando TLC05, TLC06

Input	12─24Vdc
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	90x53x28 mm

Progetti

Versioni

Esem 2.6
2W

24Vdc

2700K, 3000K, 4000K, 5000K
