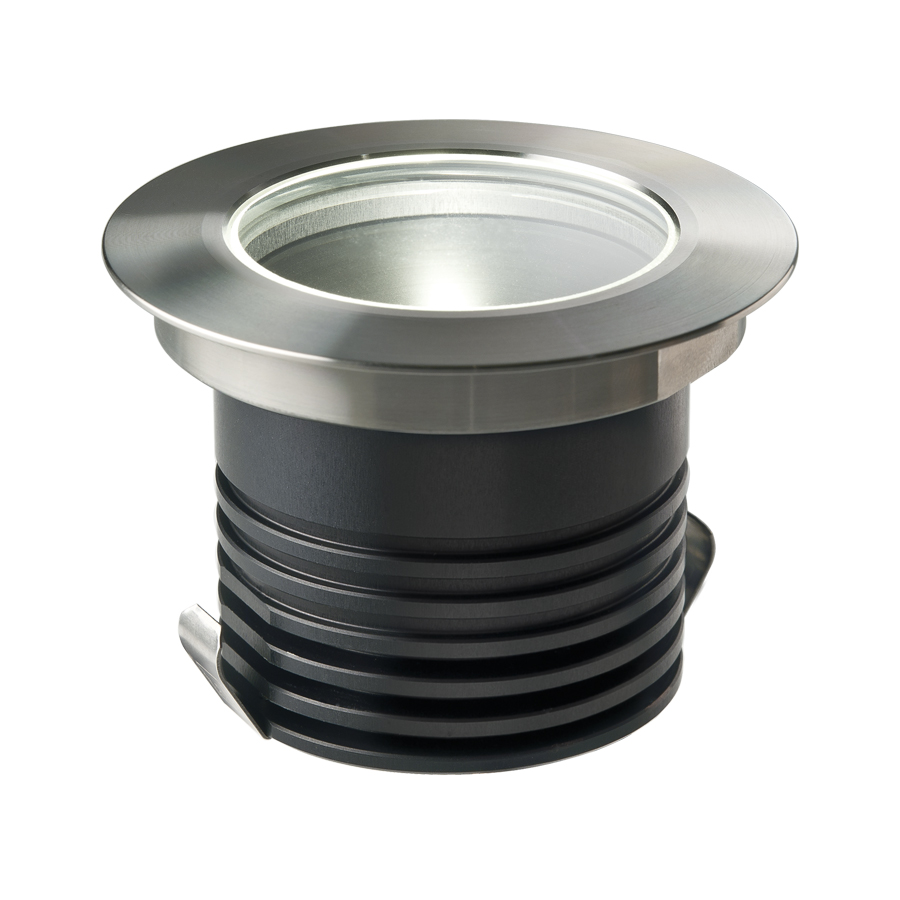

Smoothy 2.4

3,5W / 5W / 7W 24Vdc, RGB: max 7W, max 700mA - ottiche fisse - Ø84 mm - RGB

Genera codice

Dati tecnici

Stampa dati tecnici
  • RGB
  • conforme alla normativa Europea EN 60598-1
  • apparecchio illuminante a tecnologia LED
  • classe III di isolamento elettrico
  • apparecchio carrabile
    kg 1000
  • peso lordo
    kg 0,43
  • IP67
  • IK08
  • IPS
  • PID
  • finitura RAL su richiesta
  • T max 50°C
  • A/A+/A++
Installazione incasso da esterno
Potenza 3,5W (ottica 5°), 5W, 7W; RGB: max 7W
Alimentazione 24Vdc; RGB: max 700mA
Flusso sorgente 488 lm (3000K, 5W, CRI 80),
452 lm (3000K, 5W, CRI 90),
657 lm (3000K, 7W, CRI 80),
608 lm (3000K, 7W, CRI 90),
RGB: 311 lm, R: 108 lm G: 133 lm B: 70 lm (700mA)
Flusso emesso 352 lm (3000K, 34°, 5W, CRI 80),
284 lm (3000K, 34°, 5W, CRI 90),
463 lm (3000K, 34°, 7W, CRI 80),
374 lm (3000K, 34°, 7W, CRI 90),
RGB: 235 lm, R: 92 lm G: 105 lm B: 38 lm (700mA, 34°)
Scheda capitolato

Copiato

Montaggio a incasso (soffitto, parete, pavimento)
Numero e tipo LED 1 power LED High Intensity, RGB: 3 power LED, 3 step MacAdam (colore LED bianco), 50000h L90 B10 (Ta 25°C)
Colore LED 2700K, 3000K, 4000K, RGB
Ottiche 5°, 8°, 11°, 17°, 20°, sharp 21°, 34°, 45°, sharp 61°, 13°x52°, 21°x42°, diffusa
CRI 80, 90
Materiale corpo in alluminio anodizzato,
ghiera in acciaio inox AISI 316L,
schermo in vetro extrachiaro temprato trasparente (versione con ottiche),
schermo in vetro extrachiaro temprato sabbiato (versione diffusa)
Alimentatore alimentatore non incluso
Collegamento in parallelo; RGB: in serie
Cavi di alimentazione incluso cavo in neoprene di 1,5 m H05RN-F 2x0,75/0,75 Ø6,3 mm;
RGB: incluso cavo in FEP+RUB (equivalente a H05RN-F) di 1,5 m 6x0,50/0,50 Ø6,3 mm
Grado di protezione IP67
Grado di resistenza IK08
Note versione con ottica 5° e potenza 3,5W: 4000K solo CRI 80
Stato Disponibile

Leggi tutto

Chiudi

Accessori e alimentatori

Accessori (21)

Nido d’ape

WH0203

Nido d’ape

Il nido d'ape è applicabile: su tutte le ottiche ad eccezione delle ottiche sharp e diffusa; sulle ottiche 5° e 8° su richiesta

Da ordinare contestualmente all’apparecchio illuminante

Schermi

WE0701S

Schermo antiabbagliamento, metà trasparente e metà serigrafato nero

Da ordinare contestualmente all’apparecchio illuminante

Applicabile su tutte le ottiche, ad eccezione dell'ottica diffusa e della versione RGB

Da ordinare contestualmente all’apparecchio illuminante

Cassaforme

WC4020

Cassaforma

Molle di fissaggio

WG0502

Molle di fissaggio Ø75mm

Accessori vari

WL0100

Ventosa

Cavi

WF7305

Cavo in FEP+RUB (equivalente a H05RN-F) - 5 m 6x0,50/0,50 Ø6,3 mm - IPS

RGB

Da ordinare contestualmente all’apparecchio illuminante

WF7310

Cavo in FEP+RUB (equivalente a H05RN-F) - 10 m 6x0,50/0,50 Ø6,3 mm - IPS

RGB

WF7315

Cavo in FEP+RUB (equivalente a H05RN-F) - 15 m 6x0,50/0,50 Ø6,3 mm - IPS

RGB

Da ordinare contestualmente all’apparecchio illuminante

WF7320

Cavo in FEP+RUB (equivalente a H05RN-F) - 20 m 6x0,50/0,50 Ø6,3 mm - IPS

RGB

Da ordinare contestualmente all’apparecchio illuminante

WF8505

Cavo in neoprene - 5 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

5W

Da ordinare contestualmente all’apparecchio illuminante

WF8510

Cavo in neoprene - 10 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

5W

Da ordinare contestualmente all’apparecchio illuminante

WF8515

Cavo in neoprene - 15 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

5W

Da ordinare contestualmente all’apparecchio illuminante

WF8520

Cavo in neoprene - 20 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

5W

Da ordinare contestualmente all’apparecchio illuminante

WF8605

Cavo in neoprene - 5 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

7W

Da ordinare contestualmente all’apparecchio illuminante

WF8610

Cavo in neoprene - 10 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

7W

Da ordinare contestualmente all’apparecchio illuminante

WF8615

Cavo in neoprene - 15 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

7W

Da ordinare contestualmente all’apparecchio illuminante

WF8620

Cavo in neoprene - 20 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

7W

Da ordinare contestualmente all’apparecchio illuminante

WF8705

Cavo in neoprene - 5 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

3,5W

Da ordinare contestualmente all’apparecchio illuminante

WF8710

Cavo in neoprene - 10 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

3,5W

Da ordinare contestualmente all’apparecchio illuminante

WF8715

Cavo in neoprene - 15 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

3,5W

Da ordinare contestualmente all’apparecchio illuminante

WF8720

Cavo in neoprene - 20 m  H05RN-F 2x0,75/0,75 Ø6,3 mm - IPS

3,5W

Da ordinare contestualmente all’apparecchio illuminante

Alimentatori (32)

ACUNI020T1

alimentatore in corrente ON/OFF

Input230Vac 50-60 Hz
Output24Vdc 16W
350mA 19W 1-15 LED
500mA 20W 1-10 LED
700mA 20W 1-7 LED
Potenza16W
DimmerazioneON/OFF
IP alimentatoreIP20

ACUNI032T1

alimentatore in corrente ON/OFF

Input230Vac 50-60 Hz
Output12Vdc 10W
24Vdc 20W
350mA 17W 1-13 LED
500mA 24W 1-13 LED
700mA 32W 1-13 LED
DimmerazioneON/OFF
IP alimentatoreIP20

AD020DALIT1

alimentatore dimmerabile

Output24Vdc 16W
350mA 15W 1-10 LED
500mA 20W 1-9 LED
700mA 20W 1-6 LED
DimmerazioneDALI, ON/OFF
IP alimentatoreIP20

AD032TLT1

alimentatore dimmerabile

Input230Vac 50-60 Hz
Output12Vdc 10W
24Vdc 20W
350mA 17W 1-11 LED
500mA 24W 1-11 LED
700mA 32W 1-11 LED
DimmerazionePUSH, Taglio di fase, ON/OFF
IP alimentatoreIP20

ADUNITC

alimentatore dimmerabile

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output12Vdc 10W
24Vdc 20W
350mA 15W 1-12 LED
500mA 22W 1-12 LED
700mA 25W 1-8 LED
Dimmerazione1-10V, PUSH, ON/OFF
IP alimentatoreIP20

ADV576DALIN1

dimmer in bassa tensione
da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
Output12Vdc 144W
24Vdc 288W
48Vdc 576W
Dimmerazione1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentatoreIP20

AR330350TC

Input230Vac 50-60 Hz
Output350mA 36W 1-30 LED
DimmerazionePUSH, DMX512, Stand Alone
IP alimentatoreIP20

AR330500TC

Input230Vac 50-60 Hz
Output500mA 36W 1-18 LED
DimmerazionePUSH, DMX512, Stand Alone
IP alimentatoreIP20

ARC336350D1

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon input 12Vdc: 350mA 1-9 LED
Con input 24Vdc: 350mA 1-18 LED
Con input 48Vdc: 350mA 1-36 LED
DimmerazionePUSH, Stand Alone
IP alimentatoreIP20

ARC336500D1

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon input 12Vdc: 500mA 1-9 LED
Con input 24Vdc: 500mA 1-18 LED
Con input 48Vdc: 500mA 1-36 LED
DimmerazionePUSH, Stand Alone
IP alimentatoreIP20

ARC336700D1

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon input 12Vdc: 700mA 1-9 LED
Con input 24Vdc: 700mA 1-18 LED
Con input 48Vdc: 700mA 36W 1-12 LED
DimmerazionePUSH, Stand Alone
IP alimentatoreIP20

ARCUNID2

da ordinare in aggiunta all'alimentatore

Input12-24-48Vdc
OutputCon input 12Vdc: 350mA 1-12 LED
Con input 12Vdc: 350mA 1-9 LED
Con input 24Vdc: 500mA 1-18 LED
Con input 24Vdc: 500mA 1-24 LED
Con input 48Vdc: 700mA 1-36 LED
Con input 48Vdc: 700mA 1-48 LED
Potenza123W
Dimmerazione1-10V, 0-10V, PUSH, DALI, Potenziometro 10kΩ, DMX512, RDM
IP alimentatoreIP20

AV12020IP20

alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output12Vdc 20W
DimmerazioneON/OFF
IP alimentatoreIP20

AV12040IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output12Vdc 40W
DimmerazioneON/OFF
IP alimentatoreIP67

AV12060IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
Output12Vdc 60W
DimmerazioneON/OFF
IP alimentatoreIP67

AV12150IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output12Vdc 150W
DimmerazioneON/OFF
IP alimentatoreIP67

AV12192IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output12Vdc 192W
DimmerazioneON/OFF
IP alimentatoreIP67

AV24008IP54

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 8W
DimmerazioneON/OFF
IP alimentatoreIP54

AV24010IP20

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 10W
DimmerazioneON/OFF
IP alimentatoreIP20

AV24020IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 20W
DimmerazioneON/OFF
IP alimentatoreIP67

AV24040IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 40W
DimmerazioneON/OFF
IP alimentatoreIP67

AV24060IP20

alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc 60W
DimmerazioneON/OFF
IP alimentatoreIP20

AV24060IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 60W
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV24100IP20

alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc 100W
DimmerazioneON/OFF
IP alimentatoreIP20

AV24150IP20

alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output24Vdc 150W
Potenza150W
DimmerazioneON/OFF
IP alimentatoreIP20

AV24150IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 150W
DimmerazioneON/OFF
IP alimentatoreIP67

AV24240IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 240W
DimmerazioneON/OFF
IP alimentatoreIP67

AV24320IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output24Vdc 320W
DimmerazioneON/OFF
IP alimentatoreIP67

AV48060IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output48Vdc 60W
DimmerazioneNon dimmerabile
IP alimentatoreIP67

AV48150IP20

alimentatore in tensione ON/OFF

Input230Vac 50-60 Hz
Output48Vdc 150W
Potenza150W
DimmerazioneON/OFF
IP alimentatoreIP20

AV48150IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output48Vdc 150W
DimmerazioneON/OFF
IP alimentatoreIP67

AV48240IP67

alimentatore in tensione ON/OFF

Input115-230Vac 50-60 Hz
230Vac 50-60 Hz
Output48Vdc 240W
DimmerazioneON/OFF
IP alimentatoreIP67
