Ginko 4.5

projecteur d'extérieur - 25W 24Vdc - optique Light Shaper / Light Shaper Zoom - ø109x252 mm

Générateur de code

Données techniques

Imprimer les données techniques

kg 3,35 - kg 3,50
IP66
IK08

Installation	projecteur d'extérieur
Puissance absorbée	25W
Alimentation	24Vdc
Flux de la source	1800 lm (3000K)
Flux sortant du luminaire	1113 lm (3000K, Light Shaper)
Description	Ginko 4.5 projecteur d'extérieur; apparent ( plafond, mur, sol, piquet ); Puissance absorbée: 25W; Alimentation: 24Vdc; Flux de la source: 1800 lm (3000K); Flux sortant du luminaire: 1113 lm (3000K, Light Shaper); 1 COB LED, 2 step MacAdam, 60000h L90 B10 (AT 25°); Couleur LED: 2700K, 3000K, 4000K; Optiques: Light Shaper: système optique composé de lentilles multiples avec réglage de la mise au point et équipé d'ailettes mobiles pour le réglage de la forme à projeter (de rond à des quadrilatères irréguliers), Light Shaper Zoom: Système optique composé de plusieurs lentilles avec réglage de la mise au point et de la distance focale, doté de couteaux mobiles pour ajuster la forme projetée (du cercle aux quadrilatères irréguliers).; IRC Indice de Rendu des Couleurs: >90; Matériau corps: corps en alliage d'aluminium ANTICORODAL 6082 à faible teneur en cuivre pour une excellente résistance à la corrosion, entièrement usiné par tournage CNC. Etrier en acier inox AISI 316L tambouriné et peint (version peinte); Finitions: finition blanche obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile) (RAL 9003), finition anthracite obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile), finition vert minéral obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile), finition cor-ten obtenue par un premier traitement de préparation à la peinture de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile); Finition RAL disponible sur demande; Matériau visière: verre extra-clair transparent de 5 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière et trempé pour une excellente résistance aux rayures et aux chocs, sérigraphie vitrifiée grise RAL 7015 sur le bord; Installation: possibilité d’orienter le corps sur l’axe horizontal de 190°; boîtier d’alimentation non inclus; câble en néoprène de 1,50/10/20 m inclus, H05RN-F 2x0,75 / 0,75 Ø6,3 mm; Indice de protection: IP66; Indice de résistance: IK08; version avec étrier de hauteur hors standard disponible sur demande; la version avec gobo personnalisé est disponible sur demande pour projeter des logos et des inscriptions sur le mur; Température de fonctionnement: -20°C — +50°C; Essai au fil incandescent: 960°C; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe III; Poids: 3.35 g, 3.50 g; Dimensions: Ø109x252x159 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WB11015 Casquette standard - vert minéral, WB1101E Casquette standard - blanc, WB1101H Casquette standard - anthracite, WB1101T Casquette standard - cor-ten, WB11025 Casquette asymétrique - vert minéral, WB1102E Casquette asymétrique - blanc, WB1102H Casquette asymétrique - anthracite, WB1102T Casquette asymétrique - cor-ten, WP0300 Piquet pour installation au sol; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionGinko 4.5 projecteur d'extérieur apparent ( plafond, mur, sol, piquet ) Puissance absorbée: 25W Alimentation: 24Vdc Flux de la source: 1800 lm (3000K) Flux sortant du luminaire: 1113 lm (3000K, Light Shaper) 1 COB LED, 2 step MacAdam, 60000h L90 B10 (AT 25°) Couleur LED: 2700K, 3000K, 4000K Optiques: Light Shaper: système optique composé de lentilles multiples avec réglage de la mise au point et équipé d'ailettes mobiles pour le réglage de la forme à projeter (de rond à des quadrilatères irréguliers), Light Shaper Zoom: Système optique composé de plusieurs lentilles avec réglage de la mise au point et de la distance focale, doté de couteaux mobiles pour ajuster la forme projetée (du cercle aux quadrilatères irréguliers). IRC Indice de Rendu des Couleurs: >90 Matériau corps: corps en alliage d'aluminium ANTICORODAL 6082 à faible teneur en cuivre pour une excellente résistance à la corrosion, entièrement usiné par tournage CNC. Etrier en acier inox AISI 316L tambouriné et peint (version peinte) Finitions: finition blanche obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile) (RAL 9003), finition anthracite obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile), finition vert minéral obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile), finition cor-ten obtenue par un premier traitement de préparation à la peinture de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 500 h de brouillard salin. Peintures conformes aux spécifications Qualicoat (standard secteur automobile) Finition RAL disponible sur demande Matériau visière: verre extra-clair transparent de 5 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière et trempé pour une excellente résistance aux rayures et aux chocs, sérigraphie vitrifiée grise RAL 7015 sur le bord Installation: possibilité d’orienter le corps sur l’axe horizontal de 190° boîtier d’alimentation non inclus câble en néoprène de 1,50/10/20 m inclus, H05RN-F 2x0,75 / 0,75 Ø6,3 mm Indice de protection: IP66 Indice de résistance: IK08 version avec étrier de hauteur hors standard disponible sur demande; la version avec gobo personnalisé est disponible sur demande pour projeter des logos et des inscriptions sur le mur Température de fonctionnement: -20°C — +50°C Essai au fil incandescent: 960°C Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe III Poids: 3.35 g, 3.50 g Dimensions: Ø109x252x159 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WB11015 Casquette standard - vert minéral, WB1101E Casquette standard - blanc, WB1101H Casquette standard - anthracite, WB1101T Casquette standard - cor-ten, WB11025 Casquette asymétrique - vert minéral, WB1102E Casquette asymétrique - blanc, WB1102H Casquette asymétrique - anthracite, WB1102T Casquette asymétrique - cor-ten, WP0300 Piquet pour installation au sol testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	apparent ( plafond, mur, sol, piquet )
Nombre et type de LED	1 COB LED, 2 step MacAdam, 60000h L90 B10 (AT 25°)
Couleur LED	2700K, 3000K, 4000K
Optiques	Light Shaper, Light Shaper Zoom
IRC Indice de Rendu des Couleurs	>90
Matériau corps	corps en aluminium anticorodal, étrier en acier inox AISI 316L
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris
Finitions	blanc, anthracite, vert minéral, cor-ten
Boîtier d’alimentation	boîtier d’alimentation non inclus
Câbles d'alimentation	câble en néoprène de 1,50/10/20 m inclus, H05RN-F 2x0,75 / 0,75 Ø6,3 mm
Indice de protection	IP66
Indice de résistance	IK08

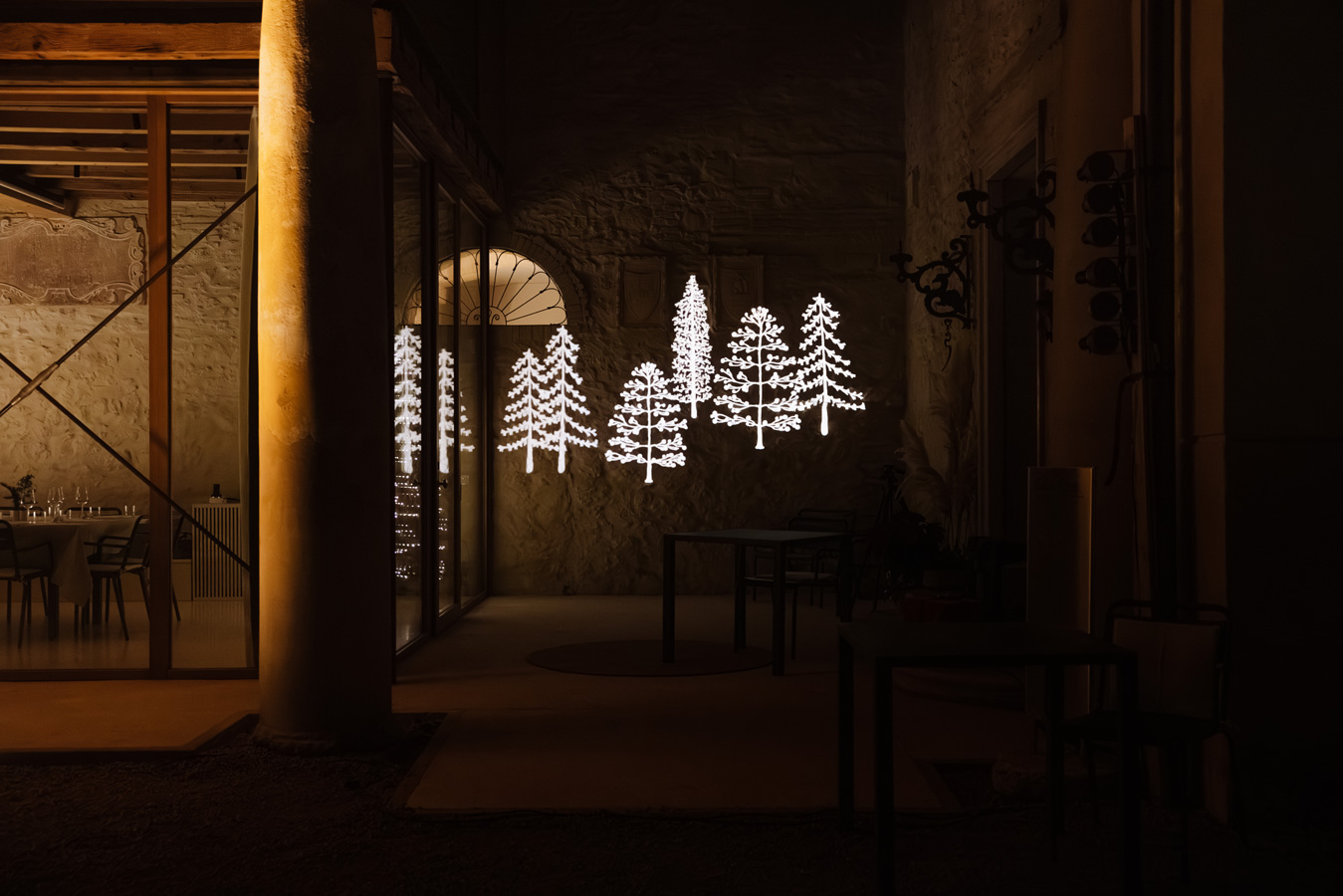

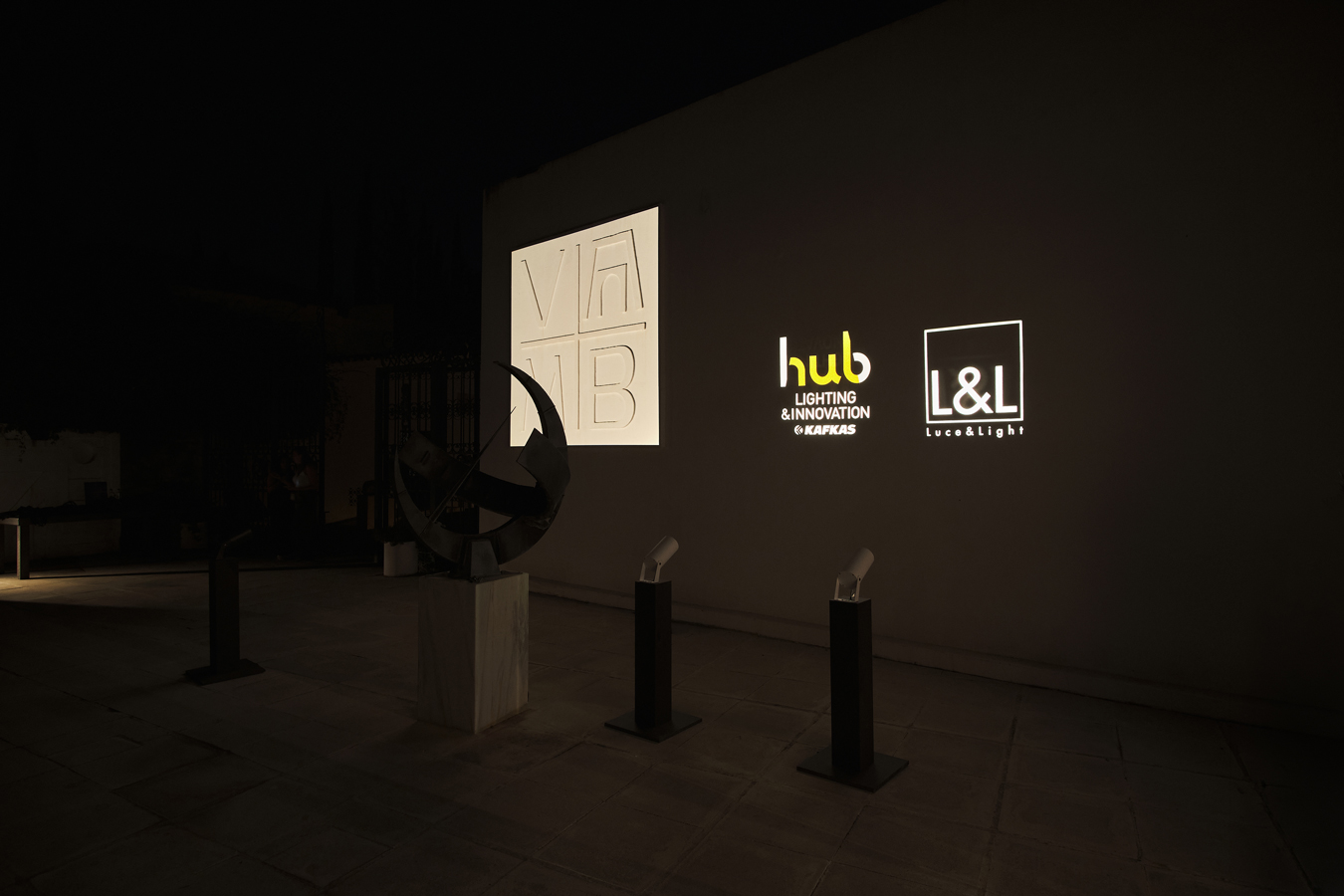

Remarques	version avec étrier de hauteur hors standard disponible sur demande; la version avec gobo personnalisé est disponible sur demande pour projeter des logos et des inscriptions sur le mur
État	Disponible

Lire la suite

Fermer

Téléchargement

Voir tous les téléchargements

Gallery

Accessoires et boîtiers d’alimentation

Accessoires (9)

Piquets et tiges

WP0300

Piquet pour installation au sol

Casquettes

WB11015 Casquette standard - vert minéral	WB1101E Casquette standard - blanc
WB1101H Casquette standard - anthracite	WB1101T Casquette standard - cor-ten
WB11025 Casquette asymétrique - vert minéral	WB1102E Casquette asymétrique - blanc
WB1102H Casquette asymétrique - anthracite	WB1102T Casquette asymétrique - cor-ten

Câbles

Choisir le câble d’alimentation dans le générateur de code

Boîtiers d’alimentation (17)

AV00002406020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Puissance	60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV00002412020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 120W
Puissance	120W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV00002418020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 180W
Puissance	180W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV0D024V03066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 30W
Puissance	30W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V06066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 60W
Puissance	60W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V10066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 100W
Puissance	100W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V15066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 150W
Puissance	150W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V20066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 200W
Puissance	200W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V30066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 300W
Puissance	300W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV24040IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 40W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24060IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24060IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24100IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 100W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24150IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 150W
Puissance	150W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24150IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 150W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24240IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 240W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24320IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 320W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

Électronique de pilotage (4)

ADV576DALIN1

Alimentation gradable à basse tension

à commander en plus du boîtier d’alimentation

Entrée	12-24-48Vdc
Sortie	Avec entrée à 12 Vdc:; 12Vdc; 144W Avec entrée à 24 Vdc:; 24Vdc; 288W Avec entrée à 48 Vdc:; 48Vdc; 576W
Variation d’intensité	0/1-10V, PUSH, DALI, Potentiomètre 10kΩ
IP boîtier d’alimentation	IP20

ARVUNID2-01

Universal sequencer - Contrôleur basse tension à 4 canaux avec sortie en tension constante

à commander en plus du boîtier d’alimentation

Entrée	12-24-48Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 12Vdc; 60W Avec entrée à 24 Vdc:; 24Vdc; 120W Avec entrée à 48 Vdc:; 48Vdc; 240W 2 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W Avec entrée à 48 Vdc:; 48Vdc; 480W 3 canaux Avec entrée à 12 Vdc:; 12Vdc; 180W Avec entrée à 24 Vdc:; 24Vdc; 360W Avec entrée à 48 Vdc:; 48Vdc; 720W 4 canaux Avec entrée à 12 Vdc:; 12Vdc; 192W Avec entrée à 24 Vdc:; 24Vdc; 384W Avec entrée à 48 Vdc:; 48Vdc; 768W
Variation d’intensité	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potentiomètre 10kΩ, DMX512+RDM, Autonome
IP boîtier d’alimentation	IP20

EC0CEN12445A20

Contrôleur basse tension à 4 canaux avec sortie en tension constante pour CASAMBI

Blanc, blanc dynamique, RGB, RGBW, RGB+W
à commander en plus du boîtier d’alimentation

Entrée	12-24Vdc 24Vdc 12Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 12Vdc; 60W Avec entrée à 24 Vdc:; 24Vdc; 120W 2 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W 3 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W 4 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20

EC0CEN1244DA20

Alimentation gradable à basse tension pour CASAMBI

à commander en plus du boîtier d’alimentation

Entrée	12-24Vdc 24Vdc
Sortie	Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20
