Pivot 1.9

Bornes d'extérieur

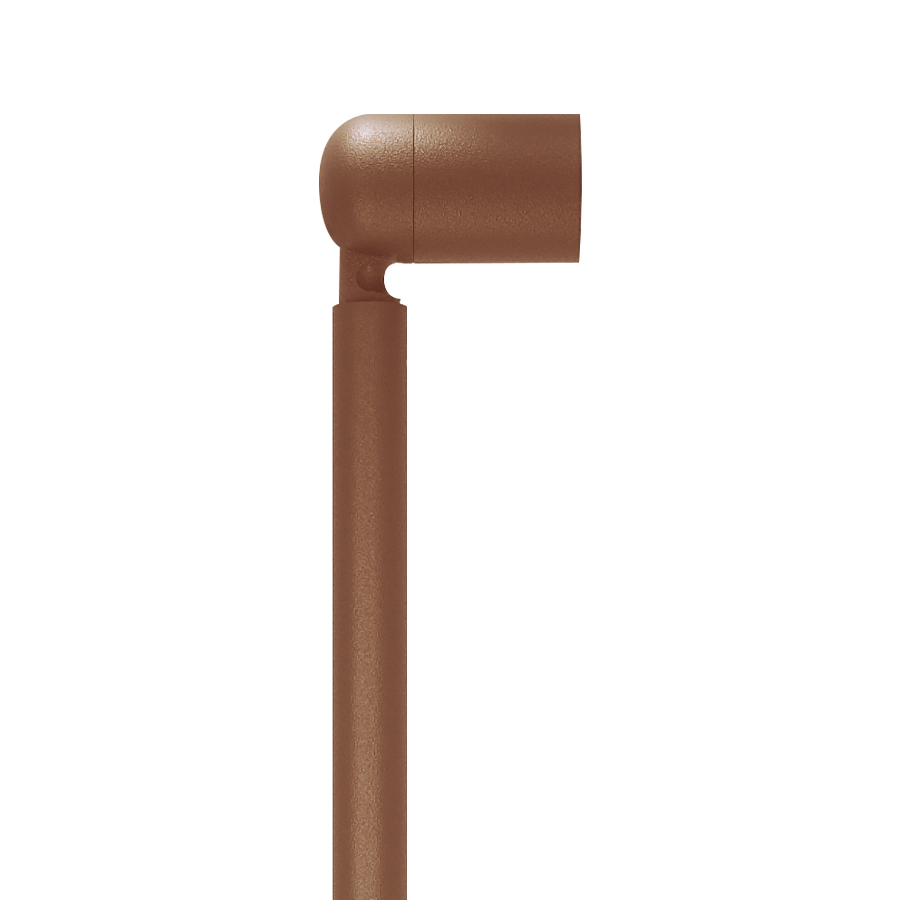

borne pour extérieur - 7W 24Vdc - Ø40x70 mm

Données techniques

Imprimer les données techniques

Mis à jour au CP1900100050JT-2

Piquet obligatoire non inclus.

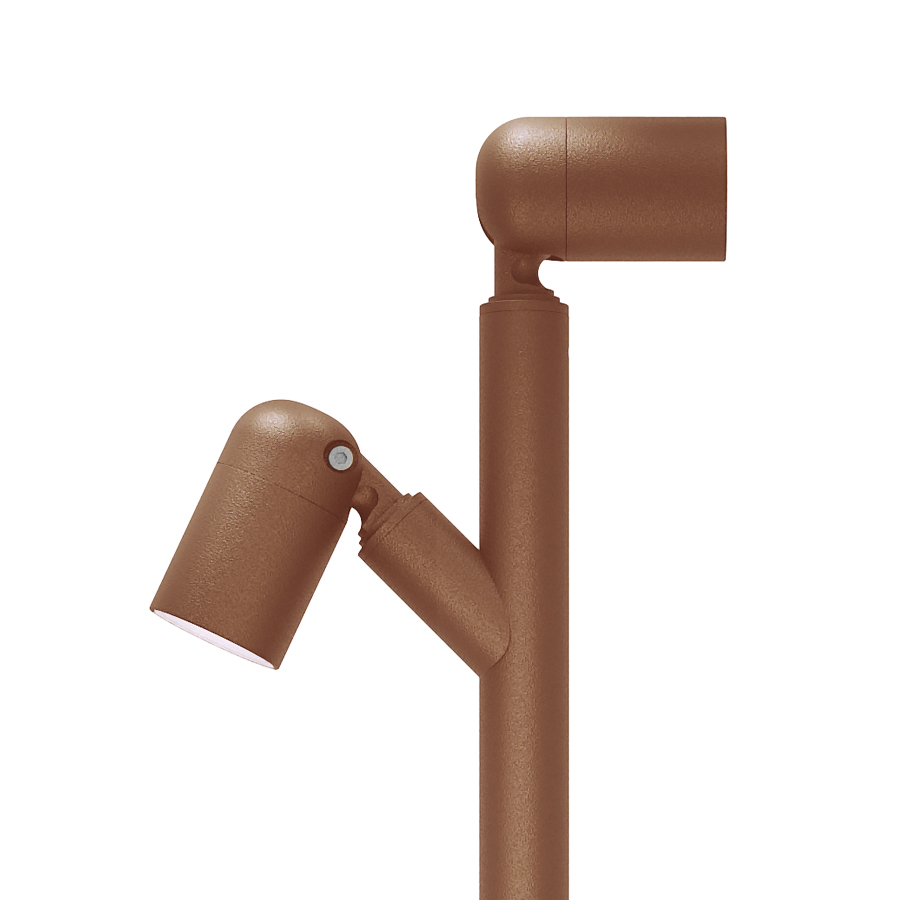

LE DOUBLE PIQUET NÉCESSITE DEUX LUMINAIRES POUVANT ÊTRE CONFIGURÉS AVEC DIFFÉRENTES OPTIQUES ET CARACTÉRISTIQUES, ET DIVERS ACCESSOIRES.

kg 0,24
IP66
IK07

Installation	borne pour extérieur
Puissance absorbée	7W
Alimentation	24Vdc
Flux de la source	608 lm (3000K, 7W, CRI >90)
Flux sortant du luminaire	374 lm (3000K, 34°, 7W, CRI >90)
Description	Pivot 1.9 code: CP1900100050JT-2 borne pour extérieur; apparent ( piquet ); Puissance absorbée: 7W; Alimentation: 24Vdc; Flux de la source: 608 lm (3000K, 7W, CRI >90); Flux sortant du luminaire: 374 lm (3000K, 34°, 7W, CRI >90); 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°); Couleur LED: 3000K; Optiques: 45°; IRC Indice de Rendu des Couleurs: >90; Matériau corps: corps en alliage d'aluminium ANTICORODAL EN AW 6082 à faible teneur en cuivre pour une excellente résistance à la corrosion, entièrement usiné par tournage CNC; Finitions: finition cor-ten obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 000 h de brouillard salin; Finition RAL disponible sur demande; Matériau visière: verre extra-clair transparent avec sérigraphie vitrifiée de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière et trempé pour une excellente résistance aux rayures et aux chocs; Joints: les joints en silicone recuit garantissent dans le temps une résistance maximale aux rayons UV et une inaltérabilité des caractéristiques mécaniques; Installation: Double possibilité d'installation : piquet avec luminaire simple ou piquet avec double bras pour soutenir deux corps d’éclairage. Le pivot situé à la base de l’appareil garantit une flexibilité dans l'orientation de l'émission lumineuse.; boîtier d’alimentation non inclus; câble en néoprène de 10 m inclus, H05RN-F 2x0,35/0,75 Ø6,3 mm; Indice de protection: IP66; Indice de résistance: IK07; gestion Casambi et contrôle avec l'application Casambi via une électronique dédiée; Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; Température de fonctionnement: -20°C — +45°C; Essai au fil incandescent: 960°C; Sécurité photobiologique: sécurité photobiologique: groupe de risque 1 selon EN 62471:2006; Classe d'isolement: classe III; Poids: 240 g; Dimensions: Ø40x70 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WB0310T Casquette standard - cor-ten, WB0311T Casquette asymétrique - cor-ten, WPA00T Piquet pour installation au sol - h 500 mm - cor-ten, WPA01T Piquet pour installation au sol - h 800 mm - cor-ten, WPA02T Piquet pour installation au sol - h 1100 mm - cor-ten, WPA03T Piquet double pour installation au sol - h 500 mm - cor-ten, WPA04T Piquet double pour installation au sol - h 800 mm - cor-ten, WPA11T Piquet double pour installation au sol - h 1100 mm - cor-ten; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionPivot 1.9 code: CP1900100050JT-2 borne pour extérieur apparent ( piquet ) Puissance absorbée: 7W Alimentation: 24Vdc Flux de la source: 608 lm (3000K, 7W, CRI >90) Flux sortant du luminaire: 374 lm (3000K, 34°, 7W, CRI >90) 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°) Couleur LED: 3000K Optiques: 45° IRC Indice de Rendu des Couleurs: >90 Matériau corps: corps en alliage d'aluminium ANTICORODAL EN AW 6082 à faible teneur en cuivre pour une excellente résistance à la corrosion, entièrement usiné par tournage CNC Finitions: finition cor-ten obtenue par un premier traitement de préparation à la peinture avec revêtement de conversion à nanoparticules céramiques, suivi d'un second passage de peinture époxy puis en polyester pour fournir une résistance à la corrosion supérieure à 1 000 h de brouillard salin Finition RAL disponible sur demande Matériau visière: verre extra-clair transparent avec sérigraphie vitrifiée de 4 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière et trempé pour une excellente résistance aux rayures et aux chocs Joints: les joints en silicone recuit garantissent dans le temps une résistance maximale aux rayons UV et une inaltérabilité des caractéristiques mécaniques Installation: Double possibilité d'installation : piquet avec luminaire simple ou piquet avec double bras pour soutenir deux corps d’éclairage. Le pivot situé à la base de l’appareil garantit une flexibilité dans l'orientation de l'émission lumineuse. boîtier d’alimentation non inclus câble en néoprène de 10 m inclus, H05RN-F 2x0,35/0,75 Ø6,3 mm Indice de protection: IP66 Indice de résistance: IK07 gestion Casambi et contrôle avec l'application Casambi via une électronique dédiée Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique Température de fonctionnement: -20°C — +45°C Essai au fil incandescent: 960°C Sécurité photobiologique: sécurité photobiologique: groupe de risque 1 selon EN 62471:2006 Classe d'isolement: classe III Poids: 240 g Dimensions: Ø40x70 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WB0310T Casquette standard - cor-ten, WB0311T Casquette asymétrique - cor-ten, WPA00T Piquet pour installation au sol - h 500 mm - cor-ten, WPA01T Piquet pour installation au sol - h 800 mm - cor-ten, WPA02T Piquet pour installation au sol - h 1100 mm - cor-ten, WPA03T Piquet double pour installation au sol - h 500 mm - cor-ten, WPA04T Piquet double pour installation au sol - h 800 mm - cor-ten, WPA11T Piquet double pour installation au sol - h 1100 mm - cor-ten testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	apparent ( piquet )
Nombre et type de LED	1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°)
Couleur LED	3000K
Optiques	45°
IRC Indice de Rendu des Couleurs	>90
Matériau corps	corps en aluminium anticorodal
Matériau visière	verre extra-clair trempé transparent et sérigraphié
Finitions	cor-ten
Boîtier d’alimentation	boîtier d’alimentation non inclus
Câbles d'alimentation	câble en néoprène de 10 m inclus, H05RN-F 2x0,35/0,75 Ø6,3 mm
Indice de protection	IP66
Indice de résistance	IK07
État	Disponible

Lire la suite

Fermer

Téléchargement

Voir tous les téléchargements

JPG Images
PDF Fiche technique
PDF Fiche instructions
TXT cahier des charges Type
- Générique pour le produit Pivot 1.9
- Spécifique pour le code CP1900100050JT-2
DXF Dessin technique
LDT Photométrie Type
- Générique pour le produit Pivot 1.9
- Spécifique pour le code CP1900100050JT-2
IES Photométrie Type
- Générique pour le produit Pivot 1.9
- Spécifique pour le code CP1900100050JT-2
Certification CB
Déclaration de conformité UE

Gallery

Accessoires et boîtiers d’alimentation

Accessoires (8)

Accessoires associés au code produit CP1900100050JT-2

Piquets et tiges

Accessoires d'installation non inclus obligatoires WPA00T Piquet pour installation au sol - h 500 mm - cor-ten À commander en même temps que l’apparei	Accessoires d'installation non inclus obligatoires WPA01T Piquet pour installation au sol - h 800 mm - cor-ten À commander en même temps que l’apparei
Accessoires d'installation non inclus obligatoires WPA02T Piquet pour installation au sol - h 1100 mm - cor-ten À commander en même temps que l’apparei	Accessoires d'installation non inclus obligatoires WPA03T Piquet double pour installation au sol - h 500 mm - cor-ten À commander avec deux corps d’éclairage
Accessoires d'installation non inclus obligatoires WPA04T Piquet double pour installation au sol - h 800 mm - cor-ten À commander avec deux corps d’éclairage	Accessoires d'installation non inclus obligatoires WPA11T Piquet double pour installation au sol - h 1100 mm - cor-ten À commander avec deux corps d’éclairage

Casquettes

WB0310T

Casquette standard - cor-ten

WB0311T

Casquette asymétrique - cor-ten

Boîtiers d’alimentation (24)

Boîtiers d’alimentation relatifs au code produit CP1900100050JT-2

ACUNI020T1

Boîtiers d’alimentation en courant ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 16W 250mA constante; max 13W 350mA constante; max 19W 400mA constante; max 20W 450mA constante; max 20W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AD020DALIT1

Boîtier d’alimentation dimmable DALI

Sortie	24Vdc; 16W 250mA constante; max 12W 350mA constante; max 17W 400mA constante; max 19W 450mA constante; max 20W 500mA constante; max 20W 550mA constante; max 20W 600mA constante; max 20W 700mA constante; max 20W
Variation d’intensité	DALI
IP boîtier d’alimentation	IP20

AD032TLT1

Boîtier d’alimentation dimmable

Entrée	230Vac 50-60 Hz
Sortie	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; max 17W 500mA constante; max 24W 550mA constante; max 25W 700mA constante; max 32W 750mA constante; max 32W
Variation d’intensité	PUSH, Coupure de phase
IP boîtier d’alimentation	IP20

ADUNITC

Boîtier d’alimentation dimmable 1-10V+PUSH

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	12Vdc; 11W 24Vdc; 20W 250mA constante; max 13W 300mA constante; max 16W 350mA constante; max 18W 400mA constante; max 21W 450mA constante; max 23W 500mA constante; max 25W 550mA constante; max 27W 600mA constante; max 30W 650mA constante; max 32W 700mA constante; max 32W 750mA constante; max 20W 800mA constante; max 20W 850mA constante; max 20W 900mA constante; max 20W
Variation d’intensité	0/1-10V, PUSH
IP boîtier d’alimentation	IP20

AV00002406020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Puissance	60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV00002412020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 120W
Puissance	120W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV00002418020

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 180W
Puissance	180W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV0D024V03066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 30W
Puissance	30W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V06066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 60W
Puissance	60W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V10066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 100W
Puissance	100W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V15066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 150W
Puissance	150W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V20066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 200W
Puissance	200W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV0D024V30066

Boîtier d’alimentation dimmable DALI 2

Entrée	115-230Vac 50-60 Hz
Sortie	24Vdc; 300W
Puissance	300W
Variation d’intensité	DALI-2
IP boîtier d’alimentation	IP66

AV24008IP54

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 8W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP54

AV24010IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 10W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24020IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 20W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24040IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 40W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24060IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24060IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 60W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24100IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 100W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24150IP20

Boîtier d’alimentation en tension ON/OFF

Entrée	230Vac 50-60 Hz
Sortie	24Vdc; 150W
Puissance	150W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP20

AV24150IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 150W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24240IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 240W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

AV24320IP67

Boîtier d’alimentation en tension ON/OFF

Entrée	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Sortie	24Vdc; 320W
Variation d’intensité	Non dimmable
IP boîtier d’alimentation	IP67

Électronique de pilotage (4)

Électronique de pilotage relative au code produit CP1900100050JT-2

ADV576DALIN1

Alimentation gradable à basse tension

à commander en plus du boîtier d’alimentation

Entrée	12-24-48Vdc
Sortie	Avec entrée à 12 Vdc:; 12Vdc; 144W Avec entrée à 24 Vdc:; 24Vdc; 288W Avec entrée à 48 Vdc:; 48Vdc; 576W
Variation d’intensité	0/1-10V, PUSH, DALI, Potentiomètre 10kΩ
IP boîtier d’alimentation	IP20

ARVUNID2-01

Universal sequencer - Contrôleur basse tension à 4 canaux avec sortie en tension constante

à commander en plus du boîtier d’alimentation

Entrée	12-24-48Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 12Vdc; 60W Avec entrée à 24 Vdc:; 24Vdc; 120W Avec entrée à 48 Vdc:; 48Vdc; 240W 2 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W Avec entrée à 48 Vdc:; 48Vdc; 480W 3 canaux Avec entrée à 12 Vdc:; 12Vdc; 180W Avec entrée à 24 Vdc:; 24Vdc; 360W Avec entrée à 48 Vdc:; 48Vdc; 720W 4 canaux Avec entrée à 12 Vdc:; 12Vdc; 192W Avec entrée à 24 Vdc:; 24Vdc; 384W Avec entrée à 48 Vdc:; 48Vdc; 768W
Variation d’intensité	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potentiomètre 10kΩ, DMX512+RDM, Autonome
IP boîtier d’alimentation	IP20

EC0CEN12445A20

Contrôleur basse tension à 4 canaux avec sortie en tension constante pour CASAMBI

Blanc, blanc dynamique, RGB, RGBW, RGB+W
à commander en plus du boîtier d’alimentation

Entrée	12-24Vdc 24Vdc 12Vdc
Sortie	1 canal Avec entrée à 12 Vdc:; 12Vdc; 60W Avec entrée à 24 Vdc:; 24Vdc; 120W 2 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W 3 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W 4 canaux Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20

EC0CEN1244DA20

Alimentation gradable à basse tension pour CASAMBI

à commander en plus du boîtier d’alimentation

Entrée	12-24Vdc 24Vdc
Sortie	Avec entrée à 12 Vdc:; 12Vdc; 120W Avec entrée à 24 Vdc:; 24Vdc; 240W
Variation d’intensité	PUSH, Casambi
IP boîtier d’alimentation	IP20

Entrée de commande (3)

TLC15

Radiocommande à 1 canal pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100m (40m à l'intérieur)

TLC16

Radiocommande à 2 canaux pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100 m (40 m à l'intérieur)

TLC17

Radiocommande à 4 canaux pour TLR07

Entrée	pile CR2450
Sortie	433.92 MHz
Indice de protection	IP20
Dimensions	40x40x10 mm
Portée	100 m (40 m à l'intérieur)
