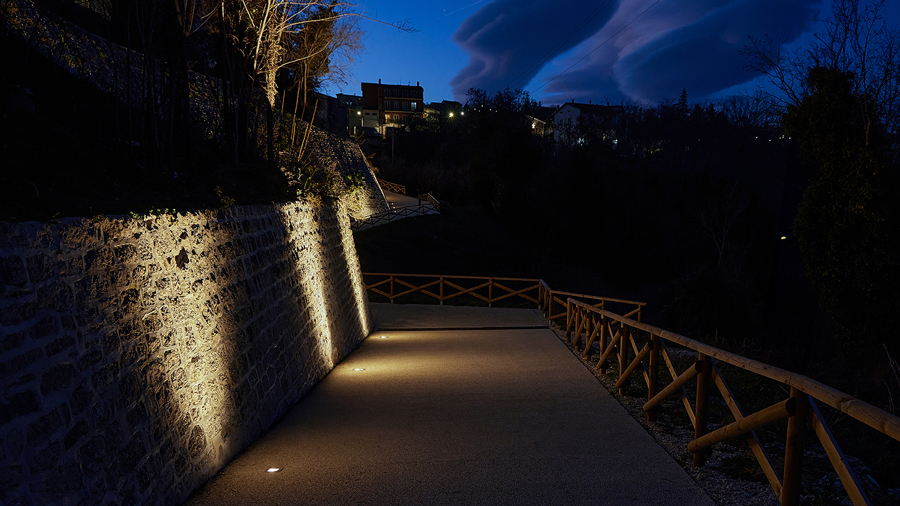

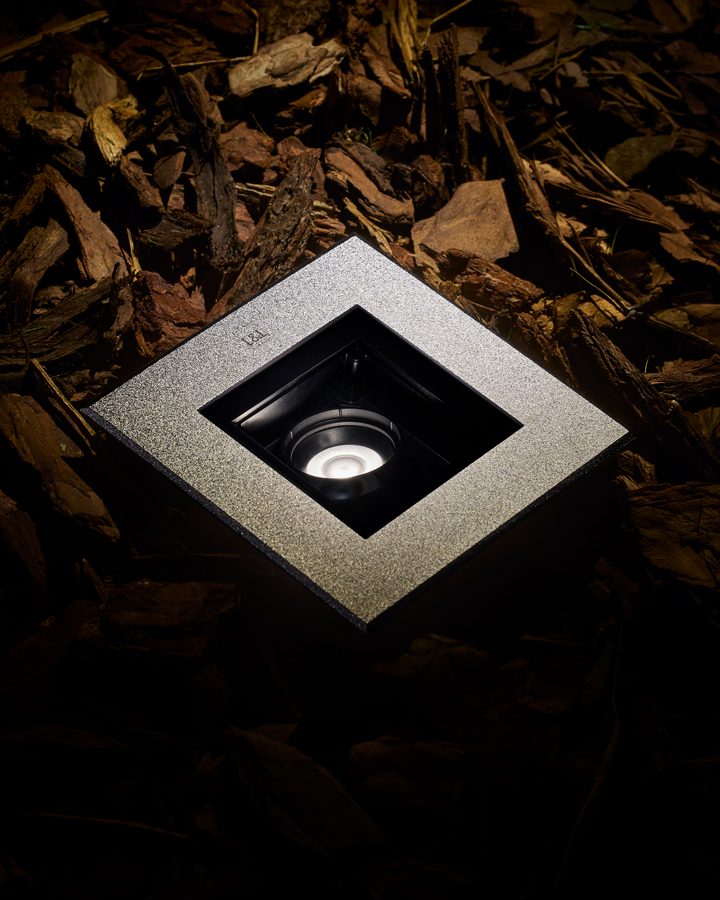

Quilatero 2.4. Spots encastrés uplight avec boîtier d’alimentation intégré pour l’éclairage des façades

Personnaliser ce produit

Grâce à une production interne flexible, ce produit peut être personnalisé selon vos besoins. Nous vous présentons ci-contre quelques exemples de versions spéciales, mais n'hésitez pas à nous faire part de vos idées : nous serons ravis de les examiner avec vous.

Personnalisations possibles :

Câble pré-câblé de longueur non standard
Finitions RAL
Version avec gestion Casambi, contrôlable via l'application Casambi

Données techniques

Imprimer les données techniques

Mis à jour au QL2410000050MI

Boîtier d’encastrement non inclus obligatoire

kg 2000 - kN 20
1,02
IP6872h
IP66
IP69
IK10

Installation	spot encastrés d'extérieur
Puissance absorbée	8W
Alimentation	110-230Vac
Flux de la source	657 lm (3000K, IRC 80)
Flux sortant du luminaire	482 lm (3000K, IRC 80, 12°)
Description	Quilatero 2.4 code: QL2410000050MI spot encastrés d'extérieur; carrossable jusqu'à 2000 kg; praticable à pieds; à encastrer ( mur, sol ); Puissance absorbée: 8W; Alimentation: 110-230Vac; Flux de la source: 657 lm (3000K, IRC 80); Flux sortant du luminaire: 482 lm (3000K, IRC 80, 12°); 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°); Couleur LED: 3000K; Optiques: 34° orientable +20°: système optique composé d'une lentille TIR en retrait à haute efficacité; IRC Indice de Rendu des Couleurs: 80; Matériau corps: corps en technopolymère semi-cristallin chargé de graphite, thermoconducteur dissipant à conductivité thermique équivalente à celle de l'acier inoxydable, à haute résistance aux chocs, aux températures inférieures à zéro et à la corrosion, même dans des environnements critiques (salins). Bague en acier inoxydable AISI 316L obtenue par découpe laser, usinée et finie, puis micro-grenaillée, passivée et électropolie pour assurer une excellente résistance à la corrosion qui dépasse les 2 000 h de brouillard salin; Finitions: acier inox; Finition RAL disponible sur demande; Matériau visière: verre extra-clair transparent de 10 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière, sérigraphié gris (RAL 7015) et trempé pour une excellente résistance aux rayures et aux chocs; Joints: les joints en silicone recuit garantissent dans le temps une résistance maximale aux rayons UV et une inaltérabilité des caractéristiques mécaniques; Installation: produit avec connecteur IP68 muni d’un système IPS intégré. Compatible avec câble H07RN-F à section minimum de 2x1 et Ø du câble min. 7 mm max. 12 mm. Connexion facile pour une installation efficace et rapide Montage simplifié sur boîtier d’encastrement dédié grâce à des clips de fixation intégrés au corps de l’appareil d'éclairage; boîtier d’alimentation intégré; Indice de protection: IP68 72h, IP66, IP69; Indice de résistance: IK10; optiques orientables jusqu'à 20° par système magnétique avec échelle graduée et vis de fixation pour l’orientation. Rapidité d'installation : branchement direct de l'appareil au réseau électrique; Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique; Température de fonctionnement: -20°C — +45°C; Température maximale appareil: 40°C (AT 25°C); Essai au fil incandescent: 960°C; Sécurité photobiologique: conforme à la CEI/TR 62778:2014; Classe d'isolement: classe II; Poids: 1020 g; Dimensions: 130x130x135 mm; Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015; Accessoires: WCA14 Boîtier d’encastrement; testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorptionQuilatero 2.4 code: QL2410000050MI spot encastrés d'extérieur carrossable jusqu'à 2000 kg praticable à pieds à encastrer ( mur, sol ) Puissance absorbée: 8W Alimentation: 110-230Vac Flux de la source: 657 lm (3000K, IRC 80) Flux sortant du luminaire: 482 lm (3000K, IRC 80, 12°) 1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°) Couleur LED: 3000K Optiques: 34° orientable +20°: système optique composé d'une lentille TIR en retrait à haute efficacité IRC Indice de Rendu des Couleurs: 80 Matériau corps: corps en technopolymère semi-cristallin chargé de graphite, thermoconducteur dissipant à conductivité thermique équivalente à celle de l'acier inoxydable, à haute résistance aux chocs, aux températures inférieures à zéro et à la corrosion, même dans des environnements critiques (salins). Bague en acier inoxydable AISI 316L obtenue par découpe laser, usinée et finie, puis micro-grenaillée, passivée et électropolie pour assurer une excellente résistance à la corrosion qui dépasse les 2 000 h de brouillard salin Finitions: acier inox Finition RAL disponible sur demande Matériau visière: verre extra-clair transparent de 10 mm d'épaisseur à haute transmittance pour garantir l'uniformité de la couleur de la lumière, sérigraphié gris (RAL 7015) et trempé pour une excellente résistance aux rayures et aux chocs Joints: les joints en silicone recuit garantissent dans le temps une résistance maximale aux rayons UV et une inaltérabilité des caractéristiques mécaniques Installation: produit avec connecteur IP68 muni d’un système IPS intégré. Compatible avec câble H07RN-F à section minimum de 2x1 et Ø du câble min. 7 mm max. 12 mm. Connexion facile pour une installation efficace et rapide Montage simplifié sur boîtier d’encastrement dédié grâce à des clips de fixation intégrés au corps de l’appareil d'éclairage boîtier d’alimentation intégré Indice de protection: IP68 72h, IP66, IP69 Indice de résistance: IK10 optiques orientables jusqu'à 20° par système magnétique avec échelle graduée et vis de fixation pour l’orientation. Rapidité d'installation : branchement direct de l'appareil au réseau électrique Systèmes de protection: IPS (Intelligent Protection System) protège les appareils d'éclairage contre les infiltrations d'eau qui peuvent se vérifier en cas d'erreurs de jonction entre les câbles dans des applications à l'extérieur et en immersion. Cette innovation brevetée par L&L garantit également une protection électrique contre l'inversion de polarité, branchement sous tension, ESD et des surtensions, qui peuvent se vérifier en cas de mauvais fonctionnement de l'installation électrique; PID (Protective Impedance Device) protège les appareils d'éclairage contre les phénomènes de nature électrique externes à l'installation, tels que des accumulations de charges électrostatiques ou phénomènes d'impulsion, provenant de la ligne électrique. En général, des événements à faible densité énergétique Température de fonctionnement: -20°C — +45°C Température maximale appareil: 40°C (AT 25°C) Essai au fil incandescent: 960°C Sécurité photobiologique: conforme à la CEI/TR 62778:2014 Classe d'isolement: classe II Poids: 1020 g Dimensions: 130x130x135 mm Classe d'efficacité énergétique: F (source lumineuse) conformément à l’UE 2019/2015 Accessoires: WCA14 Boîtier d’encastrement testé et approuvé par E.O.L. test (End Of Line test, test de fin de ligne) avec essai de fonctionnement et vérification des paramètres électriques d’absorption Copié

Montage	à encastrer ( mur, sol )
Nombre et type de LED	1 power LED High Intensity, 3 step MacAdam, 50000h L90 B10 (AT 25°)
Couleur LED	3000K
Optiques	34° orientable +20°
IRC Indice de Rendu des Couleurs	80
Matériau corps	corps en technopolymère à conductivé thermique, collerette en acier inox AISI 316L
Matériau visière	verre extra-clair trempé transparent et sérigraphié gris
Finitions	acier inox
Boîtier d’alimentation	boîtier d’alimentation intégré
Indice de protection	IP68 72h, IP66, IP69
Indice de résistance	IK10
Caractéristiques	optiques orientables jusqu'à 20° par système magnétique avec échelle graduée et vis de fixation pour l’orientation. Rapidité d'installation : branchement direct de l'appareil au réseau électrique
État	Disponible
