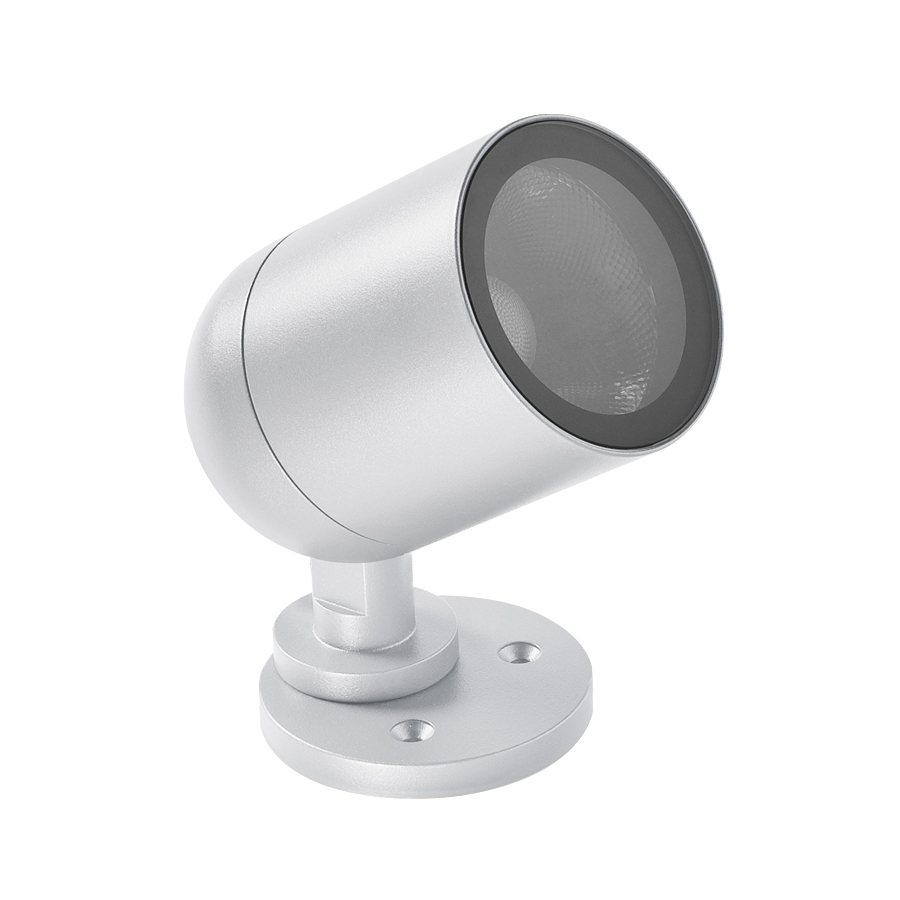

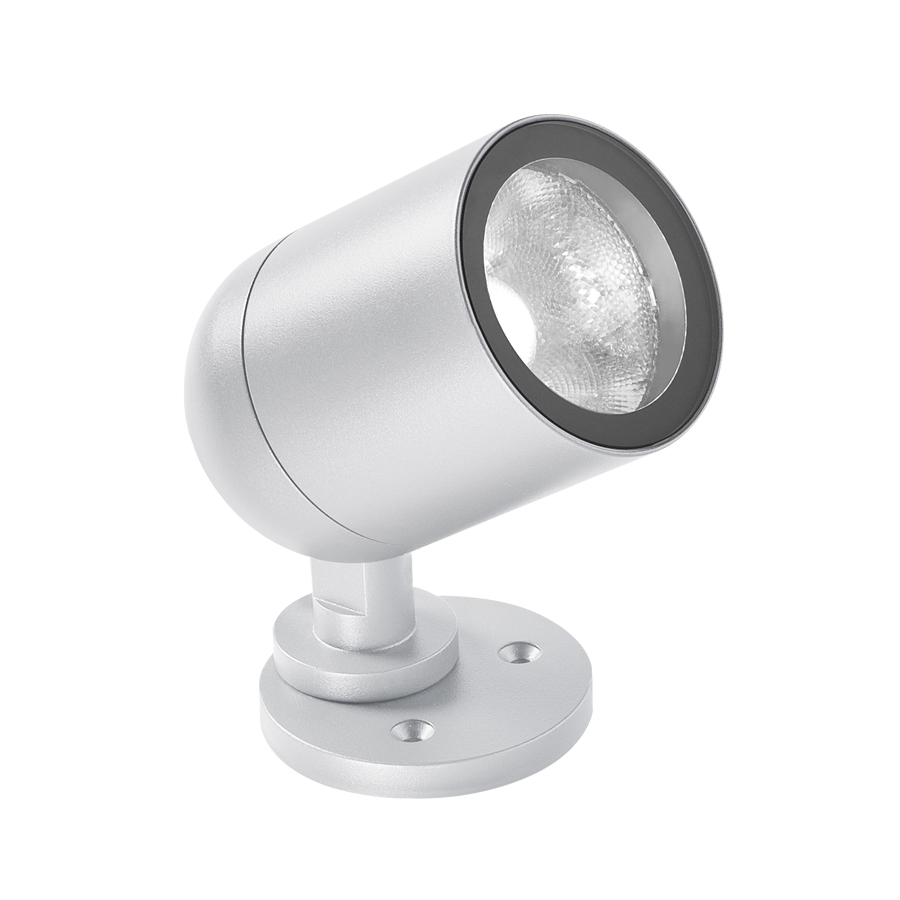

Pivot 3.0

Proyectores para exterior

proyector para exterior - 25W 24Vdc - Ø80x123 mm

focal fijo
óptica 12°x66° orientable a 360° mediante imán incluído
zoom óptico manual regulable mediante imán incluído

Datos técnicos

Impresión datos técnicos

Actualizado el CP30000001F0ME

kg 1,11
IP66
IK08

Instalación	proyector para exterior
Potencia absorbida	25W
Alimentación	24Vdc
Flujo fuente	2175 lm (3000K, CRI 80)
Flujo emitido	1818 lm (3000K, 13°, CRI 80)
Ficha de condiciones	Pivot 3.0 código: CP30000001F0ME proyector para exterior; en superficie (techo, pared, suelo), en superficie (techo, pared, suelo, piqueta); Potencia absorbida: 25W; Alimentación: 24Vdc; Flujo fuente: 2175 lm (3000K, CRI 80); Flujo emitido: 1818 lm (3000K, 13°, CRI 80); 1 LED COB, 2 step MacAdam, 55000 h L70 B10 (Ta 25°C); Color LED: 2700K; Ópticas: 29°; IRC Índice de Rendimiento Cromático: 80; Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL EN AW 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC; Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9003); Acabado RAL por encargo; Material pantalla: vidrio extraclaro templado transparente y serigrafiado; alimentador no incluido; incluido cable de neopreno de 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm; Nivel de protección: IP66; Nivel de resistencia: IK08; zoom óptico manual regulable mediante imán suministrado óptica 12°x66° orientable de 360° mediante el imán suministrado; gestión Casambi y control mediante aplicación Casambi con electrónica dedicada; Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica; Temperatura de funcionamiento: -20°C — +50°C; Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006; Clase de aislamiento: clase III; Peso: 1110 g; Dimensiones: Ø80x123 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja, WBA16E Visera estándar - blanco, WBA17E Visera asimétrica - blanco, WE0201 Imán para óptica orientable y zoom óptico, WP0100 Piqueta para fijación en suelo; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónPivot 3.0 código: CP30000001F0ME proyector para exterior en superficie (techo, pared, suelo), en superficie (techo, pared, suelo, piqueta) Potencia absorbida: 25W Alimentación: 24Vdc Flujo fuente: 2175 lm (3000K, CRI 80) Flujo emitido: 1818 lm (3000K, 13°, CRI 80) 1 LED COB, 2 step MacAdam, 55000 h L70 B10 (Ta 25°C) Color LED: 2700K Ópticas: 29° IRC Índice de Rendimiento Cromático: 80 Material cuerpo: cuerpo realizado en aleación de aluminio ANTICORODAL EN AW 6082 de bajo contenido en cobre para una buena resistencia a la corrosión, elaborado completamente con torneado CNC Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9003) Acabado RAL por encargo Material pantalla: vidrio extraclaro templado transparente y serigrafiado alimentador no incluido incluido cable de neopreno de 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm Nivel de protección: IP66 Nivel de resistencia: IK08 zoom óptico manual regulable mediante imán suministrado óptica 12°x66° orientable de 360° mediante el imán suministrado gestión Casambi y control mediante aplicación Casambi con electrónica dedicada Sistemas de protección: IPS (Intelligent Protection System) protege los aparatos iluminados de infiltraciones de agua que puedan verificarse en caso de errores en las juntas entre los cables de las aplicaciones de exteriores o inmersión. Esta novedad está patentada por L&L garantiza, además, protección eléctrica contra inversiones de polaridad, hotpluge sobrecargas que puedan verificarse en caso de fallo de la instalación eléctrica Temperatura de funcionamiento: -20°C — +50°C Prueba con hilo incandescente: 960°C Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006 Clase de aislamiento: clase III Peso: 1110 g Dimensiones: Ø80x123 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja, WBA16E Visera estándar - blanco, WBA17E Visera asimétrica - blanco, WE0201 Imán para óptica orientable y zoom óptico, WP0100 Piqueta para fijación en suelo testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (techo, pared, suelo), en superficie (techo, pared, suelo, piqueta)
Número y tipo de LED	1 LED COB, 2 step MacAdam, 55000 h L70 B10 (Ta 25°C)
Color LED	2700K
Ópticas	29°
IRC Índice de Rendimiento Cromático	80
Material cuerpo	cuerpo de aluminio anticorodal
Material pantalla	vidrio extraclaro templado transparente y serigrafiado
Acabados	blanco
Alimentador	alimentador no incluido
Cables de alimentación	incluido cable de neopreno de 1,50 m H05RN-F 2x0,35/0,75 Ø6,3 mm
Nivel de protección	IP66
Nivel de resistencia	IK08
Características	zoom óptico manual regulable mediante imán suministrado óptica 12°x66° orientable de 360° mediante el imán suministrado
Estado	Disponible

Leer todo

Cierra

Descarga

Ver todas las descargas

JPG Imágenes
PDF Catálogo
PDF Ficha técnica
PDF Ficha de instrucciones
TXT condiciones Tipo
- Genérico para el producto Pivot 3.0
- Específico para el código CP30000001F0ME
DXF Dibujo técnico
LDT Fotometría Tipo
- Genérica para el producto Pivot 3.0
- Específico para el código CP30000001F0ME
IES Fotometría Tipo
- Genérica para el producto Pivot 3.0
- Específico para el código CP30000001F0ME
Certificación CB
Declaración de conformidad UE

Accesorios y alimentadores

Accesorios (5)

Accesorios relacionados con el código del producto CP30000001F0ME

Piquetas y pies

WP0100

Piqueta para fijación en suelo

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

Viseras

WBA16E

Visera estándar - blanco

WBA17E

Visera asimétrica - blanco

Recambios

WE0201

Imán para óptica orientable y zoom óptico

Alimentadores (17)

Alimentadores relativos al código de producto CP30000001F0ME

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

Electrónica de control relativa al código producto CP30000001F0ME

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (3)

TLC15

Radiocontrol de 1 canal para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC16

Radiocontrol de 2 canales para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC17

Radiocontrol de 4 canales para TLR07-01

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)
