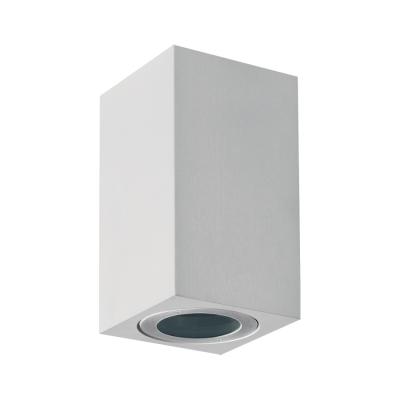

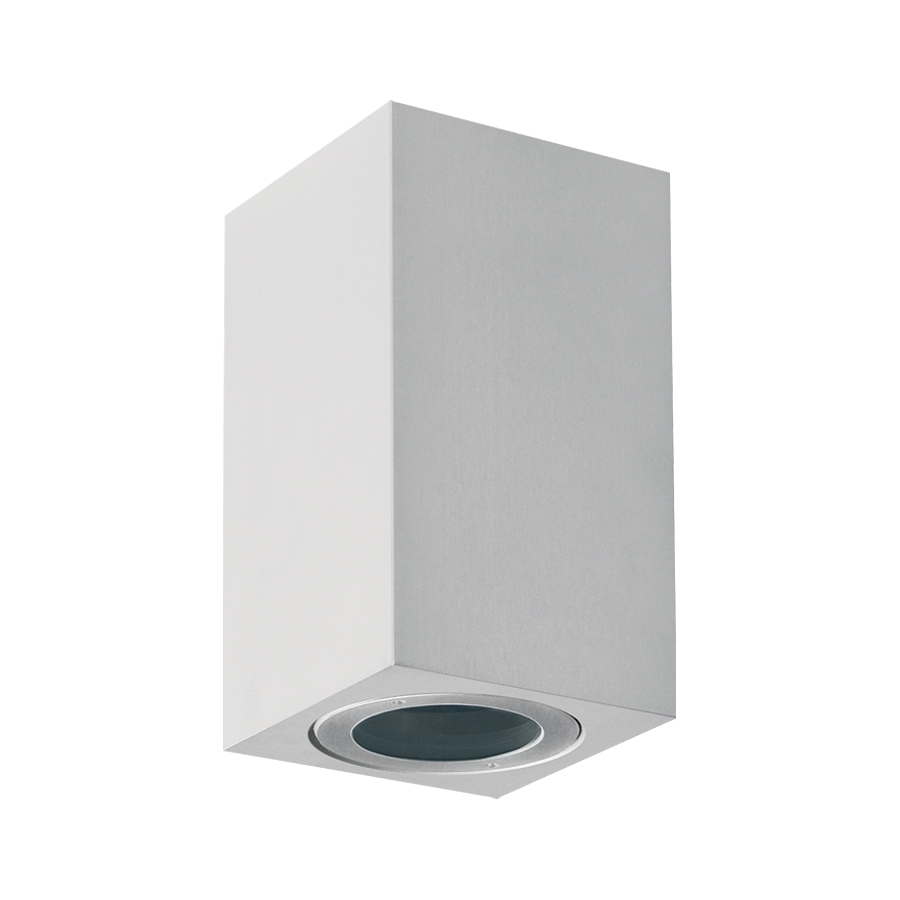

Updown 3.0

Apliques para exterior

aplique para exterior - máx 6W máx 500mA, RGB: máx 3W máx 350mA - monodireccional - 49x49x90 mm - RGB

Datos técnicos

Impresión datos técnicos

kg 0,34
IP65
IK08

Instalación	aplique para exterior, monodireccional
Potencia absorbida	máx 6W; RGB: máx 3W
Alimentación	max 500mA; RGB: max 350mA
Flujo fuente	436 lm (3000K, 500mA), RGB: 160 lm, R: 59 lm G: 76 lm B: 25 lm (350mA)
Flujo emitido	239 lm (3000K, 500mA, 22°), RGB: 114 lm, R: 42 lm G: 54 lm B: 18 lm (350mA, 22°)
Ficha de condiciones	Updown 3.0 aplique para exterior, monodireccional; en superficie (pared); Potencia absorbida: máx 6W; RGB: máx 3W; Alimentación: max 500mA; RGB: max 350mA; Flujo fuente: 436 lm (3000K, 500mA), RGB: 160 lm, R: 59 lm G: 76 lm B: 25 lm (350mA); Flujo emitido: 239 lm (3000K, 500mA, 22°), RGB: 114 lm, R: 42 lm G: 54 lm B: 18 lm (350mA, 22°); 3 power LED, 1/4 ANSI BIN (color LED blanco), 50000 h L90 B10 (Ta 25°C); Color LED: 2700K, 3000K, 4000K, RGB, azul; Ópticas: 15°, 22°, 54°; IRC Índice de Rendimiento Cromático: 80; Material cuerpo: cuerpo de aluminio anodizado; Acabados: anodizado gris, antracita, cor-ten, blanco (RAL 9003); Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente; alimentador no incluido; Conexión: en serie; incluido cable de PVC de 0,30 m FROR 2x0,35 Ø3,5 mm; Nivel de protección: IP65; Nivel de resistencia: IK08; disponible separador en acabado RAL por encargo; Temperatura de funcionamiento: -20°C — +45°C; Prueba con hilo incandescente: 960°; Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006; Clase de aislamiento: clase III; Peso: 340 g; Dimensiones: 49x49x90 mm; Clase de consumo energético: A / A+ / A++ (módulo LED integrado) de acuerdo con el Reglamento Delegado (UE) n.° 874/2012; Accesorios: WD0100 Separador - anodizado gris, WD0102 Separador - cor-ten, WD0103 Separador - blanco, WD0104 Separador - antracita; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónUpdown 3.0 aplique para exterior, monodireccional en superficie (pared) Potencia absorbida: máx 6W; RGB: máx 3W Alimentación: max 500mA; RGB: max 350mA Flujo fuente: 436 lm (3000K, 500mA), RGB: 160 lm, R: 59 lm G: 76 lm B: 25 lm (350mA) Flujo emitido: 239 lm (3000K, 500mA, 22°), RGB: 114 lm, R: 42 lm G: 54 lm B: 18 lm (350mA, 22°) 3 power LED, 1/4 ANSI BIN (color LED blanco), 50000 h L90 B10 (Ta 25°C) Color LED: 2700K, 3000K, 4000K, RGB, azul Ópticas: 15°, 22°, 54° IRC Índice de Rendimiento Cromático: 80 Material cuerpo: cuerpo de aluminio anodizado Acabados: anodizado gris, antracita, cor-ten, blanco (RAL 9003) Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente alimentador no incluido Conexión: en serie incluido cable de PVC de 0,30 m FROR 2x0,35 Ø3,5 mm Nivel de protección: IP65 Nivel de resistencia: IK08 disponible separador en acabado RAL por encargo Temperatura de funcionamiento: -20°C — +45°C Prueba con hilo incandescente: 960° Seguridad fotobiológica: seguridad fotobiológica: grupo de riesgo 1 según EN 62471:2006 Clase de aislamiento: clase III Peso: 340 g Dimensiones: 49x49x90 mm Clase de consumo energético: A / A+ / A++ (módulo LED integrado) de acuerdo con el Reglamento Delegado (UE) n.° 874/2012 Accesorios: WD0100 Separador - anodizado gris, WD0102 Separador - cor-ten, WD0103 Separador - blanco, WD0104 Separador - antracita testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (pared)
Número y tipo de LED	3 power LED, 1/4 ANSI BIN (color LED blanco), 50000 h L90 B10 (Ta 25°C)
Color LED	2700K, 3000K, 4000K, RGB, azul
Ópticas	15°, 22°, 54°
IRC Índice de Rendimiento Cromático	80
Material cuerpo	cuerpo de aluminio anodizado
Material pantalla	vidrio extraclaro transparente
Acabados	anodizado gris, antracita, cor-ten, blanco
Alimentador	alimentador no incluido
Conexión	en serie
Cables de alimentación	incluido cable de PVC de 0,30 m FROR 2x0,35 Ø3,5 mm
Nivel de protección	IP65
Nivel de resistencia	IK08
Notas	disponible separador en acabado RAL por encargo
Estado	Disponible

Lee todo

Cierra

Descarga

Mira todas las descargas

JPG Imágenes
PDF Catálogo
PDF Ficha técnica
PDF Ficha de instrucciones
TXT condiciones
DXF Dibujo técnico
LDT Fotometría
IES Fotometría
Declaración de conformidad UE
Etiqueta energética Idioma
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

Galería

Accesorios y alimentadores

Accesorios (4)

Separadores

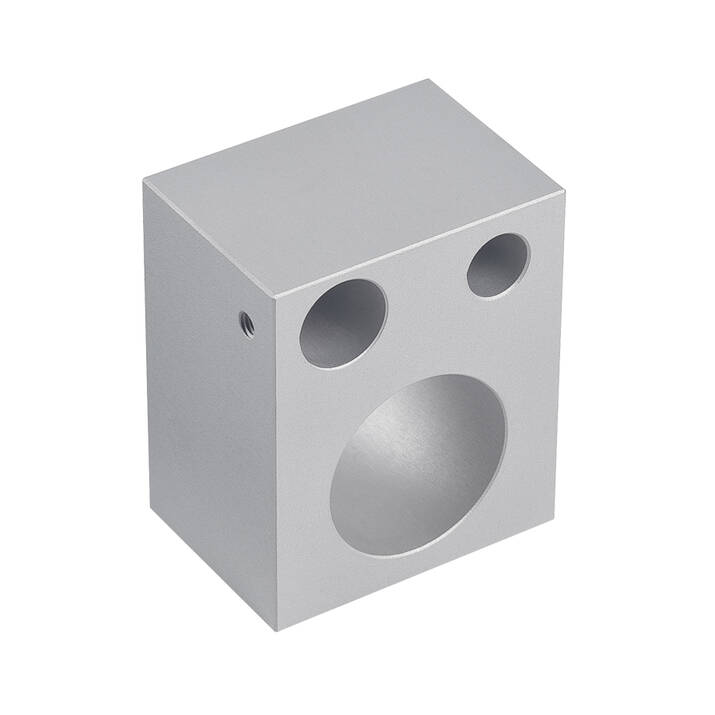

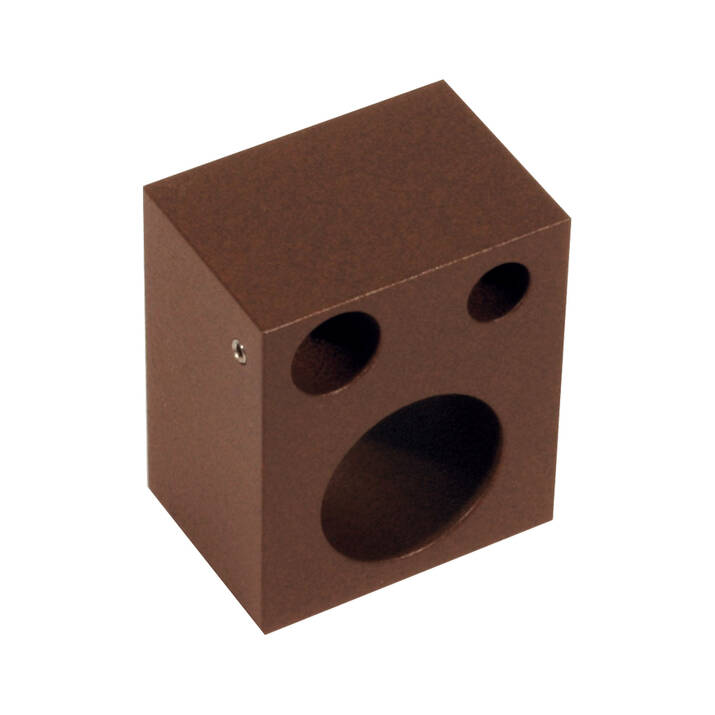

WD0100 Separador - anodizado gris	WD0102 Separador - cor-ten

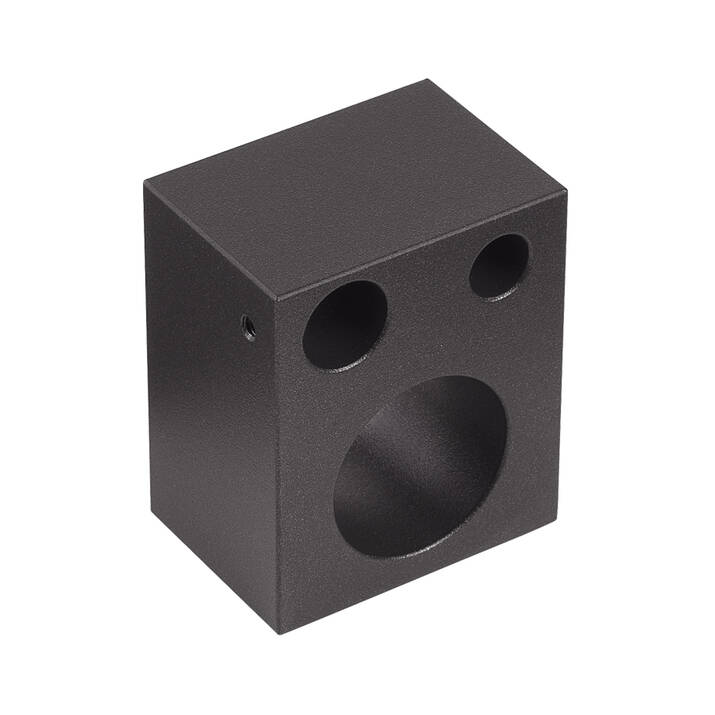

WD0103 Separador - blanco	WD0104 Separador - antracita

Alimentadores (22)

A13350VL

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 4W
Potencia	4W
Regulación	No regulable
IP alimentador	IP20

A14500IP67

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA constante; máx. 12W
Regulación	No regulable
IP alimentador	IP67

A15500QL

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA constante; máx. 12W
Regulación	No regulable
IP alimentador	IP20

A16350IP67

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 11W
Regulación	No regulable
IP alimentador	IP67

A19220TC

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	100mA constante; máx. 4,1W 120mA constante; máx. 5W 140mA constante; máx. 5,8W 160mA constante; máx. 6,6W 180mA constante; máx. 7,4W 200mA constante; máx. 8,3W 220mA constante; máx. 9,1W 240mA constante; máx. 10W 260mA constante; máx. 10,8W 280mA constante; máx. 11,6W 300mA constante; máx. 12,4W 320mA constante; máx. 13,2W 340mA constante; máx. 14,1W 360mA constante; máx. 15W 60mA constante; máx. 2,5W 80mA constante; máx. 3,3W
Regulación	ON/OFF
IP alimentador	IP20

A19350QL

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 15W
Regulación	ON/OFF
IP alimentador	IP20

A310500IP67

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA constante; máx. 20W
Regulación	ON/OFF
IP alimentador	IP67

A310500QL

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA constante; máx. 20W
Regulación	ON/OFF
IP alimentador	IP20

A312350IP67

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 17W
Regulación	ON/OFF
IP alimentador	IP67

A312350QL

Alimentador de corriente ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 17W
Regulación	ON/OFF
IP alimentador	IP20

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 250mA constante; máx. 13W 24Vdc; 16W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

ACUNI032T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	350mA constante; máx. 17W 500mA constante; máx. 24W 12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 550mA constante; máx. 25W 700mA constante; máx. 32W
Regulación	No regulable
IP alimentador	IP20

ACUNI039T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	350mA constante; máx. 15W 500mA constante; máx. 21W 1050mA constante; máx. 39W 550mA constante; máx. 23W 650mA constante; máx. 27W 700mA constante; máx. 29W 750mA constante; máx. 31W 850mA constante; máx. 35W 900mA constante; máx. 37W
Regulación	No regulable
IP alimentador	IP20

ACUNI042T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	300mA constante; máx. 13W 350mA constante; máx. 15W 400mA constante; máx. 18W 450mA constante; máx. 20W 500mA constante; máx. 22W 1000mA constante; máx. 42W 1050mA constante; máx. 42W 550mA constante; máx. 24W 600mA constante; máx. 27W 650mA constante; máx. 29W 700mA constante; máx. 31W 750mA constante; máx. 32W 800mA constante; máx. 33W 850mA constante; máx. 35W 900mA constante; máx. 38W 950mA constante; máx. 40W
Regulación	No regulable
IP alimentador	IP20

ACUNIC30T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	340mA constante; máx. 18W 370mA constante; máx. 19,5W 400mA constante; máx. 21W 430mA constante; máx. 22,5W 460mA constante; máx. 24W 490mA constante; máx. 26W 250mA constante; máx. 13W 280mA constante; máx. 15W 310mA constante; máx. 16,5W 520mA constante; máx. 27,5W 550mA constante; máx. 29W 580mA constante; máx. 30W 610mA constante; máx. 30W 640mA constante; máx. 30W 670mA constante; máx. 30W 700mA constante; máx. 30W
Regulación	No regulable
IP alimentador	IP20

AD018350TLT1

Alimentador regulable mediante corte de fase

Entrada	230Vac 50-60 Hz
Output	350mA constante; máx. 18W
Regulación	Corte de fase, ON/OFF
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI

Output	250mA constante; máx. 10W 350mA constante; máx. 15W 400mA constante; máx. 17W 450mA constante; máx. 19W 500mA constante; máx. 20W 24Vdc; 16W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI, ON/OFF
IP alimentador	IP20

AD030DALIT1AM

Alimentador regulable con dimmer DALI+PUSH

Entrada	230Vac 50-60 Hz
Output	340mA constante; máx. 18W 370mA constante; máx. 20W 400mA constante; máx. 21W 430mA constante; máx. 23W 460mA constante; máx. 25W 490mA constante; máx. 26W 250mA constante; máx. 13W 280mA constante; máx. 15W 310mA constante; máx. 16,5W 520mA constante; máx. 26W 550mA constante; máx. 27W 580mA constante; máx. 29W 610mA constante; máx. 30W 640mA constante; máx. 30W 670mA constante; máx. 30W 700mA constante; máx. 30W
Regulación	PUSH, DALI, ON/OFF
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	350mA constante; máx. 17W 12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase, ON/OFF
IP alimentador	IP20

AD050DALIT1

Alimentador regulable con dimmer DALI+PUSH+1-10V

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 25W 500mA constante; máx. 35W 1050mA constante; máx. 50W 550mA constante; máx. 39W 650mA constante; máx. 46W 700mA constante; máx. 50W 750mA constante; máx. 50W 850mA constante; máx. 50W 900mA constante; máx. 50W
Regulación	0/1-10V, PUSH, DALI, ON/OFF
IP alimentador	IP20

AD050PUSHT1

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA constante; máx. 25W 500mA constante; máx. 35W 1050mA constante; máx. 50W 550mA constante; máx. 39W 650mA constante; máx. 46W 700mA constante; máx. 50W 750mA constante; máx. 50W 850mA constante; máx. 50W 900mA constante; máx. 50W
Regulación	0/1-10V, PUSH, ON/OFF
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA constante; máx. 25W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 12Vdc; 11W 24Vdc; 20W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH, ON/OFF
IP alimentador	IP20

Electrónica de control (5)

ARCUNID2-01

Universal Sequencer - Mando 4 canales en baja tensión con salida en corriente constante

es necesario pedirlo como añadido a l'alimentador
valores de output referidos a 48 Vdc

Entrada	24-48Vdc
Output	1 canal 350mA constante; máx. 15,5W 500mA constante; máx. 21,5W 1050mA constante; máx. 45W 700mA constante; máx. 30W 3 canales 1050mA constante; máx. 135W 350mA constante; máx. 45W 500mA constante; máx. 64,5W 700mA constante; máx. 90,3W 4 canales 1050mA constante; máx. 180W 350mA constante; máx. 62W 500mA constante; máx. 86W 700mA constante; máx. 120W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12443520

Mando 4 canales en baja tensión con salida en corriente constante (350mA) para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	1 canal 350mA constante; máx. 4,2W 350mA constante; máx. 8,4W 2 canales 350mA constante; máx. 16,8W 350mA constante; máx. 8,4W 3 canales 350mA constante; máx. 12,6W 350mA constante; máx. 25,2W 4 canales 350mA constante; máx. 16,8W 350mA constante; máx. 33,6W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN12445020

Mando 4 canales en baja tensión con salida en corriente constante (500mA) para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	1 canal 500mA constante; máx. 12W 500mA constante; máx. 6W 2 canales 500mA constante; máx. 12W 500mA constante; máx. 24W 3 canales 500mA constante; máx. 18W 500mA constante; máx. 36W 4 canales 500mA constante; máx. 24W 500mA constante; máx. 48W
Regulación	PUSH, Casambi
IP alimentador	IP20

WFA024350

Convertidor con cable de 350 mm

convertidor de baja tensión para combinar con un alimentador de tensión constante

Entrada	24Vdc
Output	350mA constante; máx. 8,4W
Regulación	PWM
IP alimentador	IP20

WFA024500

Convertidor con cable de 350 mm

convertidor de baja tensión para combinar con un alimentador de tensión constante

Entrada	24Vdc
Output	500mA constante; máx. 12W
Regulación	PWM
IP alimentador	IP20

Input de comando (11)

AE01350T1

Emergency module integrated

Entrada	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Nivel de protección	IP20
Dimensiones	35x47x166 mm, 185 g
Orificio de empotrado	Ø58 mm

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-24-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm
Orificio de empotrado	Ø51 mm

ECPNL2301DM20

Touch-screen device

Caja de empotrar no incluida obligatoria

Entrada	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Nivel de protección	IP20
Dimensiones	178x33x48 mm 230 g
Control	touch RGBW

TLC08

Radiocontrol con mando TLR02-01, TLR04M-350-500, TLR04M-350-700

Entrada	CR2450 batería
Output	433,92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm

TLC09

Radiocontrol con mando TLR02-01, TLR04M-350-500, TLR04M-350-700

Entrada	batería CR2450
Output	433,92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm

TLC15

Radiocontrol de 1 canal para TLR07

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC16

Radiocontrol de 2 canales para TLR07

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLC17

Radiocontrol de 4 canales para TLR07

Entrada	pila CR2450
Output	433.92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm
Alcance	100 m (40 m en interior)

TLR07

Ricevente a 2 canali para radiocontrol TLC15, TLC16, TLC17

(1/2 botones NA)

Entrada	110-230Vac 50/60Hz
Output	2 contactos limpios
Nivel de protección	IP20
Dimensiones	58x43x21 mm
Orificio de empotrado	Ø50 mm

TOUCH02L1

Touch-screen device

Caja de empotrar no incluida obligatoria WC0302

Entrada	100—240Vac
Output	DMX512 bus, WiFi, RF
Nivel de protección	IP20
Dimensiones	86x86x36 mm 225 g
Control	Touch RGBW

TOUCH03L1

Touch-screen device

Caja de empotrar no incluida obligatoria WC0302

Entrada	100—240Vac
Output	DMX512 bus, WiFi, RF
Nivel de protección	IP20
Dimensiones	86x86x36 mm 225 g
Control	touch RGBW

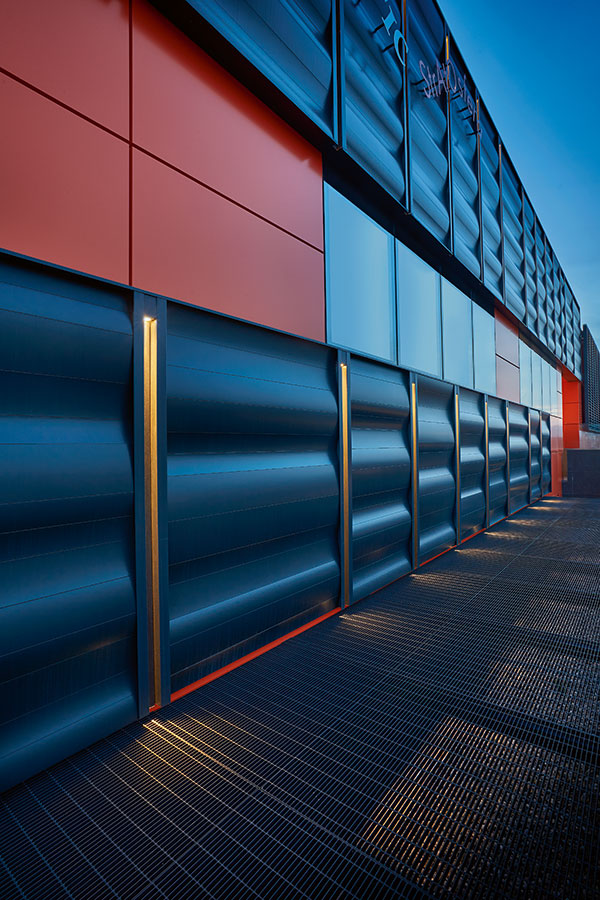

Proyectos
