Neva Pro 3.0

Линейные профили для внешнего освещения

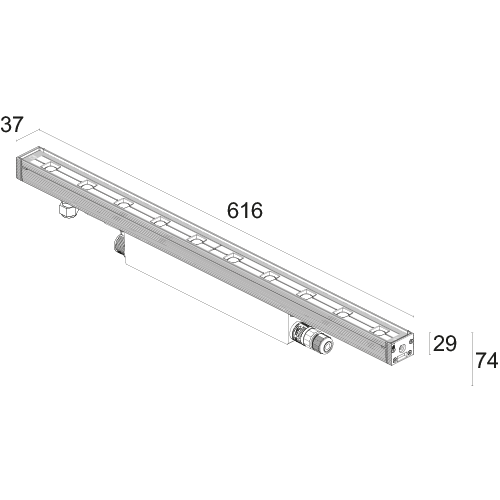

линейный профиль для уличного освещения - 22В 230Vac - 616 мм - шаг 60

Создайте код

Технические данные

Распечатать технические данные

Необходимые для установки аксессуары не включены

kg 500 - kN 5
kg 1,60
IP66
IP67
IK06
DALI-2
0/1-10V

Установка	линейный профиль для уличного освещения
Потребляемая мощность	22W
Питание	230Vac
Восходящий поток	2210 lm (3000K), 3468 lm (3000K), 3740 lm (3000K)
Общий световой поток прибора	2176 lm (3000K, Asym)
Перечень технических характеристик	Neva Pro 3.0 линейный профиль для уличного освещения; подходит для пешеходных зон при нагрузке до 500 kg; на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба; Потребляемая мощность: 22W; Питание: 230Vac; Восходящий поток: 2210 lm (3000K), 3468 lm (3000K), 3740 lm (3000K); Общий световой поток прибора: 2176 lm (3000K, Asym); 10 high power светодиодов, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 56 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 36 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°); Цвет светодиодов: 2200K, 2700K, 3000K, 4000K; Оптики: 12°: оптическая система состоит из равномерно расположенных на расстоянии 60 мм друг от друга источников света. Утопленная линза TIR в сочетании с техническим фильтром высокой светопропускаемости гарантирует высокое качество светового излучения и зрительный комфорт, 21°, 31°, 44°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 16°x48°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 37°x90°: оптическая система состоит из линейной оптики из PMMA высокой эффективности, полученной посредством экструзионного прессования, wall grazer: оптическая система состоит из утопленной высокоэффективной линзы TIR, которая в сочетании с высококачественным техническим фильтром и micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, wall washer: оптическая система состоит из линейной линзы из ПММА высокой эффективности, изготовленной методом экструзии, которая в сочетании с micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, асимметричная: оптическая система с крайне низким уровнем ослепления, состоящая из линзы из ПММА в сочетании с отражателем из поликарбоната, гарантирует высокое качество светового излучения и зрительный комфорт, рассеянная: оптическая система состоит из белого матового диффузора из плексигласа; CRI Индекс цветопередачи: 80; Материал, из которго изготовлен корпус: корпус изготовлен из сплава алюминия ANTICORODAL 6060, получен посредством токарной обработки CNC, окрашенный в чёрный цвет (Ral 9005 матовый); Отделка: чёрный (RAL 9005); Материал, из которого изготовлен рассеиватель: ультрапрозрачное окислённое стекло толщиной 4 мм с высокой светопропускаемостью, гарантирующее равномерность цветопередачи света, закалённое для обеспечения высокой устойчивости к царапинам и ударам, с серой керамической шелкографией (RAL 7015), темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин; Уплотнители: Уплотнения из чёрного пероксидного этилен-пропиленового каучука (EPDM), гарантирующие максимальную стойкость к воздействию ультрафиолетовых лучей; Установка: прибор оборудован разъёмом IP68 со встроенной IPS системой. Совместим с кабелем H07RN-F с минимальным сечением 2x1, Ø кабеля мин. 7 мм макс. 12 мм. Упрощённое подключение для быстрой и эффективной установки. Возможность соединения вход-выход с помощью соединителя.; блок питания встроен; Управление: DALI-2, ON/OFF, 0/1-10V; Степень защиты: IP66, IP67; Степень прочности: IK06; Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью; Терморезистор, установленный в светодиодную плату, предназначенный для защиты осветительного прибора от перегрева. В случае превышения максимальной температуры эксплуатации прибора, необходимой для его корректной работы, терморезистор постепенно уменьшает мощность прибора. NTC позволяет охлаждать электронные части прибора, избегая его мгновенного отключения от сети питания. После нормализации температуры прибора, NTC автоматически восстанавливает его рабочие функции.; Рабочая температура: -20°C — +50°C; Максимальная температура прибора: 45°C (Тп 25°C); Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014; Класс изоляции: класс II; Вес: 1600 г; Габариты: 616x37x74 мм; Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015; Комплектующие: micro louvre, пчелиные соты, WC6510 Монтажный короб из алюминия - 622 мм, WC6710 Монтажный короб из алюминия для гипсокартона - 622 мм, WFA04 штыревой разъём с 3 контактами, WFA05 штыревой разъём с 5 контактами, WMA09N Пара зажимных планок 75 мм, WMA10N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов; принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребленияNeva Pro 3.0 линейный профиль для уличного освещения подходит для пешеходных зон при нагрузке до 500 kg на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба Потребляемая мощность: 22W Питание: 230Vac Восходящий поток: 2210 lm (3000K), 3468 lm (3000K), 3740 lm (3000K) Общий световой поток прибора: 2176 lm (3000K, Asym) 10 high power светодиодов, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 56 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 36 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°) Цвет светодиодов: 2200K, 2700K, 3000K, 4000K Оптики: 12°: оптическая система состоит из равномерно расположенных на расстоянии 60 мм друг от друга источников света. Утопленная линза TIR в сочетании с техническим фильтром высокой светопропускаемости гарантирует высокое качество светового излучения и зрительный комфорт, 21°, 31°, 44°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 16°x48°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 37°x90°: оптическая система состоит из линейной оптики из PMMA высокой эффективности, полученной посредством экструзионного прессования, wall grazer: оптическая система состоит из утопленной высокоэффективной линзы TIR, которая в сочетании с высококачественным техническим фильтром и micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, wall washer: оптическая система состоит из линейной линзы из ПММА высокой эффективности, изготовленной методом экструзии, которая в сочетании с micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, асимметричная: оптическая система с крайне низким уровнем ослепления, состоящая из линзы из ПММА в сочетании с отражателем из поликарбоната, гарантирует высокое качество светового излучения и зрительный комфорт, рассеянная: оптическая система состоит из белого матового диффузора из плексигласа CRI Индекс цветопередачи: 80 Материал, из которго изготовлен корпус: корпус изготовлен из сплава алюминия ANTICORODAL 6060, получен посредством токарной обработки CNC, окрашенный в чёрный цвет (Ral 9005 матовый) Отделка: чёрный (RAL 9005) Материал, из которого изготовлен рассеиватель: ультрапрозрачное окислённое стекло толщиной 4 мм с высокой светопропускаемостью, гарантирующее равномерность цветопередачи света, закалённое для обеспечения высокой устойчивости к царапинам и ударам, с серой керамической шелкографией (RAL 7015), темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин Уплотнители: Уплотнения из чёрного пероксидного этилен-пропиленового каучука (EPDM), гарантирующие максимальную стойкость к воздействию ультрафиолетовых лучей Установка: прибор оборудован разъёмом IP68 со встроенной IPS системой. Совместим с кабелем H07RN-F с минимальным сечением 2x1, Ø кабеля мин. 7 мм макс. 12 мм. Упрощённое подключение для быстрой и эффективной установки. Возможность соединения вход-выход с помощью соединителя. блок питания встроен Управление: DALI-2, ON/OFF, 0/1-10V Степень защиты: IP66, IP67 Степень прочности: IK06 Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; PID (Protective Impedance Device) защищает осветительные приборы от внешних явлений электрического происхождения, таких как накопление электростатических зарядов или явления, связанные с импульсными сигналами, исходящими от электрической линии. В общем, устройство обеспечивает защиту от всех повреждений, связанных с низкой энергоёмкостью; Терморезистор, установленный в светодиодную плату, предназначенный для защиты осветительного прибора от перегрева. В случае превышения максимальной температуры эксплуатации прибора, необходимой для его корректной работы, терморезистор постепенно уменьшает мощность прибора. NTC позволяет охлаждать электронные части прибора, избегая его мгновенного отключения от сети питания. После нормализации температуры прибора, NTC автоматически восстанавливает его рабочие функции. Рабочая температура: -20°C — +50°C Максимальная температура прибора: 45°C (Тп 25°C) Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014 Класс изоляции: класс II Вес: 1600 г Габариты: 616x37x74 мм Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015 Комплектующие: micro louvre, пчелиные соты, WC6510 Монтажный короб из алюминия - 622 мм, WC6710 Монтажный короб из алюминия для гипсокартона - 622 мм, WFA04 штыревой разъём с 3 контактами, WFA05 штыревой разъём с 5 контактами, WMA09N Пара зажимных планок 75 мм, WMA10N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребления Скопировано

Крепление	на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба
Количество и тип светодиодов	10 high power светодиодов, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 56 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°), 36 mid power LED, 3 -шаговый MacAdam, 50000h L90 B10 (Тп 25°)
Цвет светодиодов	2200K, 2700K, 3000K, 4000K

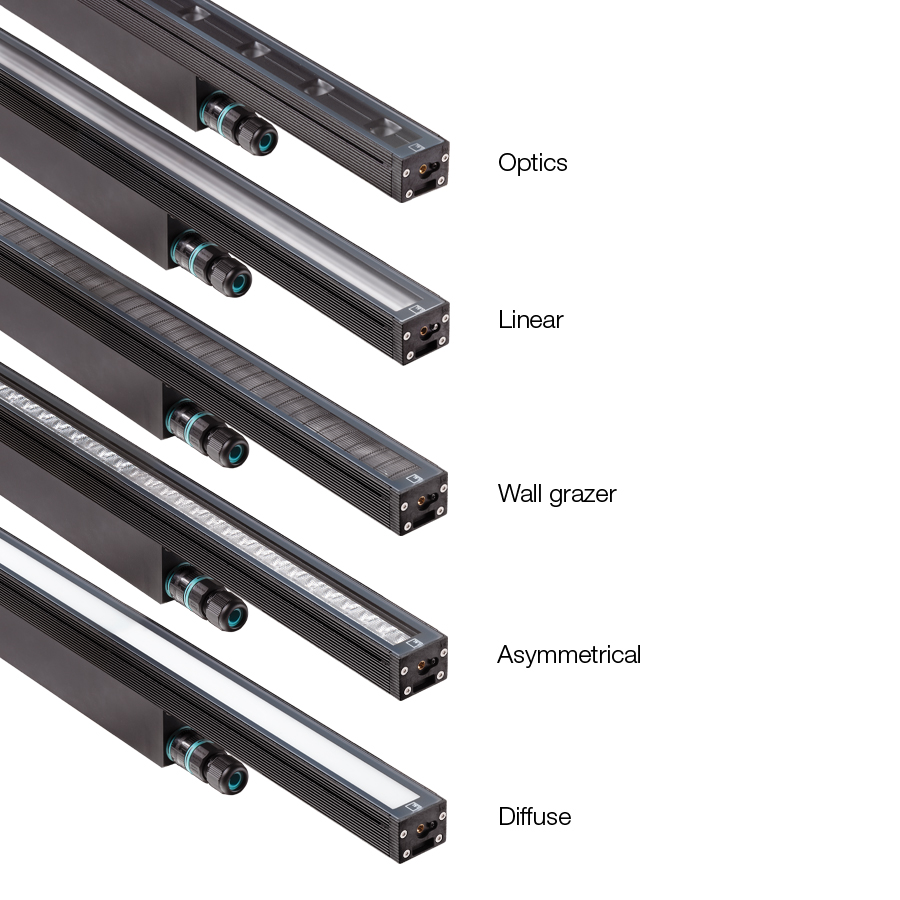

Оптики	12°, 21°, 31°, 44°, 16°x48°, 37°x90°, wall grazer, wall washer, асимметричная, рассеянная
CRI Индекс цветопередачи	80
Материал, из которго изготовлен корпус	корпус из антикоррозийного чёрный цвет
Материал, из которого изготовлен рассеиватель	экран из суперсветлого темперированного окисленного стекла с шелкографией серого цвета, рассеиватель из суперсветлого прозрачного темперированного стекла с шелкографией
Отделка	чёрный
Блок питания	блок питания встроен
Управление	DALI-2, ON/OFF, 0/1-10V
Степень защиты	IP66, IP67
Степень прочности	IK06
Состояние	Доступен

Полная информация

Закройте

Скачать

Смотрите все наши видео

Gallery

Аксессуары и блоки питания

Комплектующие (13)

Монтажные коробы

Для установки прибора на потолок или на стену приобретите пару монтажных пружин.

WC6510

Монтажный короб из алюминия - 622 мм

крепежное кольцо с пружинами (WN6003) включены

WC6710

Монтажный короб из алюминия для гипсокартона - 622 мм

крепежное кольцо с пружинами (WN6003) включены

Пчелиные соты

Добавьте название комплектующего оптики в графу Создайте Код

пчелиные соты

встроены в светильник

Фильтры

Добавьте название комплектующего оптики в графу Создайте Код

micro louvre

встроены в светильник

Комплектующие

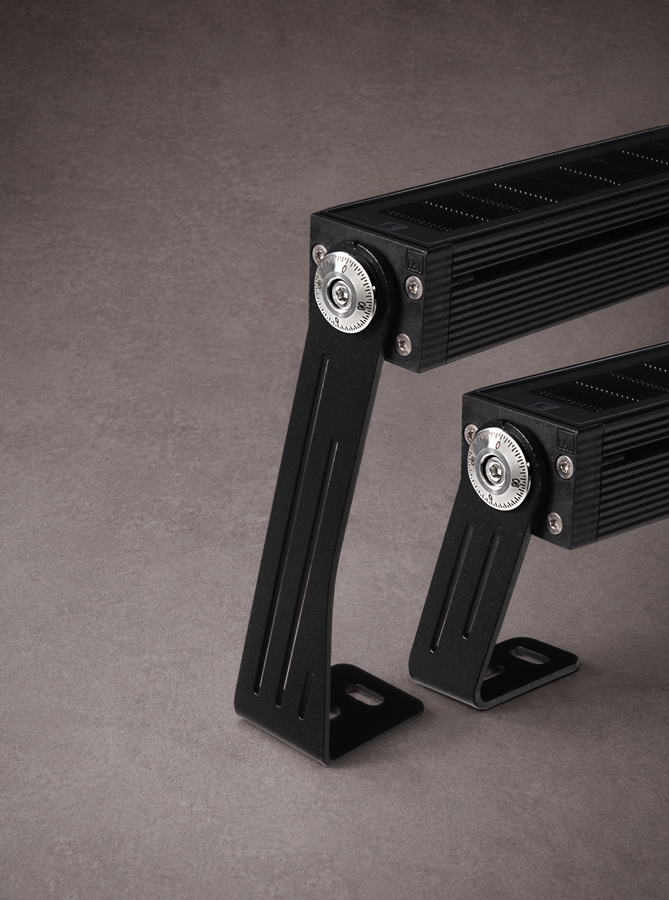

WMA09N Пара зажимных планок 75 мм	WMA10N Пара зажимных планок 140 мм
WN6001 Крепление для предотвращения падения	WN6005 набор для выравнивания монтажных коробов

Запчасти

WN6002 Пара крепежных скоб	WN6003 Пара пружин
WN6006 Пара извлекателей для монтажных коробов

Материал для проводки

WFA04

штыревой разъём с 3 контактами

для подключения выход-вход
IP66-IP68
Ø23x50 мм

WFA05

штыревой разъём с 5 контактами

для подключения вход-выход
IP68
Ø23x50 мм

Расширьте

Блоки питания (0)

Не предусмотренные блоки питания

Контрольное электронное оборудование (0)

Контроллер не предусмотрен

Входы управления (0)

Команда ввода не предусмотрена

Версии
