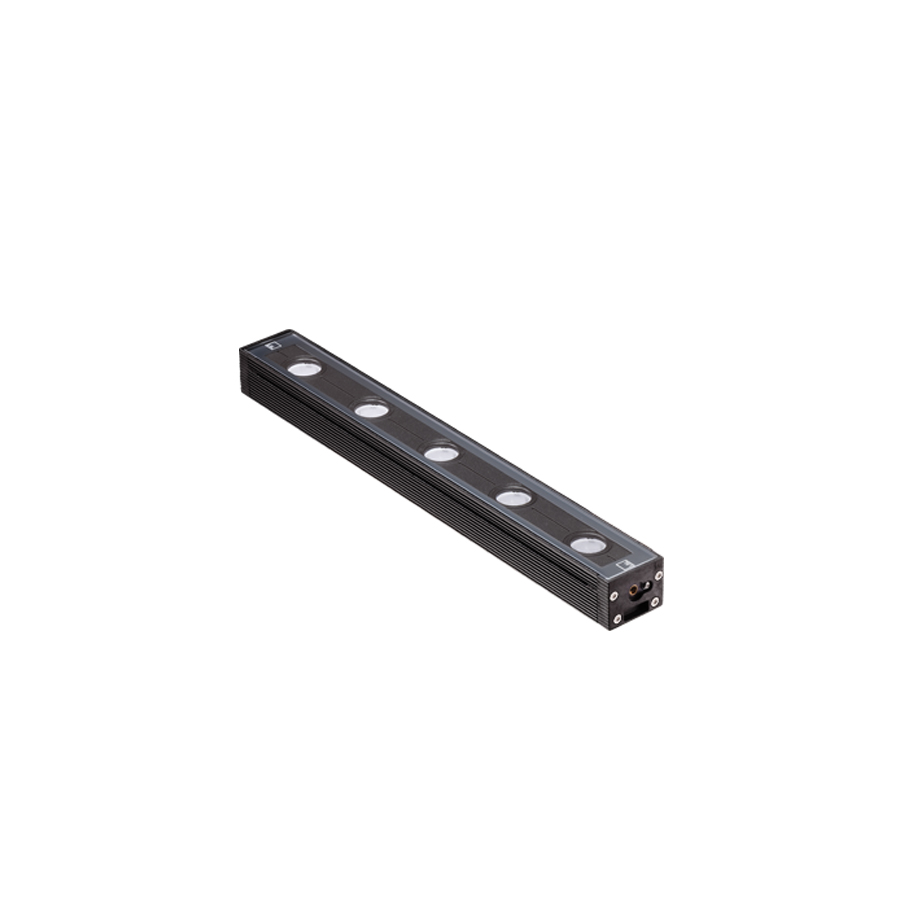

Neva Pro 5.1

Линейные профили для внешнего освещения

линейный профиль для уличного освещения - 42W 24Vdc - 916 мм - шаг 60 - Tunable White

Создайте код

Технические данные

Распечатать технические данные

Необходимые для установки аксессуары не включены

kg 500 - kN 5
kg 1,65
IP66
IP67
IK06

Установка	линейный профиль для уличного освещения
Потребляемая мощность	42В
Питание	24Vdc
Восходящий поток	6036 lm (3500K)
Общий световой поток прибора	3351 lm (3500K, 34°)
Перечень технических характеристик	Neva Pro 5.1 линейный профиль для уличного освещения; подходит для пешеходных зон при нагрузке до 500 kg; на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба; Потребляемая мощность: 42В; Питание: 24Vdc; Восходящий поток: 6036 lm (3500K); Общий световой поток прибора: 3351 lm (3500K, 34°); 168 mid power LED, 50000h L90 B10 (Тп 25°), 60 мощных светодиода, 50000h L90 B10 (Тп 25°); Цвет светодиодов: Tunable White: 2200K ÷ 5000K; Оптики: 23°, 34°, 47°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 29°x49°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 38°x90°: оптическая система состоит из линейной оптики из PMMA высокой эффективности, полученной посредством экструзионного прессования, wall washer: оптическая система состоит из линейной линзы из ПММА высокой эффективности, изготовленной методом экструзии, которая в сочетании с micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, рассеянная: оптическая система состоит из белого матового диффузора из плексигласа; CRI Индекс цветопередачи: 80; Материал, из которго изготовлен корпус: корпус изготовлен из сплава алюминия ANTICORODAL 6060, получен посредством токарной обработки CNC, окрашенный в чёрный цвет (Ral 9005 матовый); Отделка: корпус окрашенный чёрный (RAL 9005); Материал, из которого изготовлен рассеиватель: темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин, ультрапрозрачное окислённое стекло толщиной 4 мм с высокой светопропускаемостью, гарантирующее равномерность цветопередачи света, закалённое для обеспечения высокой устойчивости к царапинам и ударам, с серой керамической шелкографией (RAL 7015); Уплотнители: Уплотнения из чёрного пероксидного этилен-пропиленового каучука (EPDM), гарантирующие максимальную стойкость к воздействию ультрафиолетовых лучей; блок питания не входит; в комплекте 1,5 м неопренового кабеля 05RN-F 4x0,50 Ø6,3 мм; Степень защиты: IP66, IP67; Степень прочности: IK06; Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; Терморезистор, установленный в светодиодную плату, предназначенный для защиты осветительного прибора от перегрева. В случае превышения максимальной температуры эксплуатации прибора, необходимой для его корректной работы, терморезистор постепенно уменьшает мощность прибора. NTC позволяет охлаждать электронные части прибора, избегая его мгновенного отключения от сети питания. После нормализации температуры прибора, NTC автоматически восстанавливает его рабочие функции.; Рабочая температура: -20°C — +50°C; Максимальная температура прибора: 45°C (Тп 25°C); Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014; Класс изоляции: класс III; Вес: 1870 г; Габариты: 916x37x29 мм; Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015; Комплектующие: пчелиные соты, micro louvre, WB6521 Экранирующая шторка из нержавеющей стали, краска чёрная - 1033 мм, WC6521 Монтажный короб из алюминия - 1042 мм, WC6721 Монтажный короб из алюминия для гипсокартона - 1042 мм, WMA09N Пара зажимных планок 75 мм, WMA10N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов; принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребленияNeva Pro 5.1 линейный профиль для уличного освещения подходит для пешеходных зон при нагрузке до 500 kg на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба Потребляемая мощность: 42В Питание: 24Vdc Восходящий поток: 6036 lm (3500K) Общий световой поток прибора: 3351 lm (3500K, 34°) 168 mid power LED, 50000h L90 B10 (Тп 25°), 60 мощных светодиода, 50000h L90 B10 (Тп 25°) Цвет светодиодов: Tunable White: 2200K ÷ 5000K Оптики: 23°, 34°, 47°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 29°x49°: оптическая система, состоящая из серии источников излучения, размещённых на расстоянии 60 мм. Углублённая эллиптическая линза TIR гарантирует высокое качество светового излучения и визуальный комфорт, 38°x90°: оптическая система состоит из линейной оптики из PMMA высокой эффективности, полученной посредством экструзионного прессования, wall washer: оптическая система состоит из линейной линзы из ПММА высокой эффективности, изготовленной методом экструзии, которая в сочетании с micro louvre (тончайшая антибликовая решётка) гарантирует высокий зрительный комфорт, рассеянная: оптическая система состоит из белого матового диффузора из плексигласа CRI Индекс цветопередачи: 80 Материал, из которго изготовлен корпус: корпус изготовлен из сплава алюминия ANTICORODAL 6060, получен посредством токарной обработки CNC, окрашенный в чёрный цвет (Ral 9005 матовый) Отделка: корпус окрашенный чёрный (RAL 9005) Материал, из которого изготовлен рассеиватель: темперированное прозрачное стекло толщиной 15 мм с нанесённым на стекло узором для обеспечения хроматической однородности света и высокой стойкости против ударов и царапин, ультрапрозрачное окислённое стекло толщиной 4 мм с высокой светопропускаемостью, гарантирующее равномерность цветопередачи света, закалённое для обеспечения высокой устойчивости к царапинам и ударам, с серой керамической шелкографией (RAL 7015) Уплотнители: Уплотнения из чёрного пероксидного этилен-пропиленового каучука (EPDM), гарантирующие максимальную стойкость к воздействию ультрафиолетовых лучей блок питания не входит в комплекте 1,5 м неопренового кабеля 05RN-F 4x0,50 Ø6,3 мм Степень защиты: IP66, IP67 Степень прочности: IK06 Системы защиты: IPS (Intelligent Protection System) защищает осветительные приборы от попадания воды вследствие допуска ошибок при подсоединении кабелей к внешним и подводным установкам. Эта инновация, запатентованная компанией L&L гарантирует защиту прибора от перемены полярности, hotplug и перенапряжения, которые могут возникнуть вследствие возникновения неполадок в системе электропитания; Терморезистор, установленный в светодиодную плату, предназначенный для защиты осветительного прибора от перегрева. В случае превышения максимальной температуры эксплуатации прибора, необходимой для его корректной работы, терморезистор постепенно уменьшает мощность прибора. NTC позволяет охлаждать электронные части прибора, избегая его мгновенного отключения от сети питания. После нормализации температуры прибора, NTC автоматически восстанавливает его рабочие функции. Рабочая температура: -20°C — +50°C Максимальная температура прибора: 45°C (Тп 25°C) Фотобиологическая безопасность: в соответствии с IEC TR 62778:2014 Класс изоляции: класс III Вес: 1870 г Габариты: 916x37x29 мм Класс энергопотребления: F (источник света) в соотношениями с положениями ЕС 2019/2015 Комплектующие: пчелиные соты, micro louvre, WB6521 Экранирующая шторка из нержавеющей стали, краска чёрная - 1033 мм, WC6521 Монтажный короб из алюминия - 1042 мм, WC6721 Монтажный короб из алюминия для гипсокартона - 1042 мм, WMA09N Пара зажимных планок 75 мм, WMA10N Пара зажимных планок 140 мм, WN6001 Крепление для предотвращения падения, WN6002 Пара крепежных скоб, WN6003 Пара пружин, WN6005 набор для выравнивания монтажных коробов, WN6006 Пара извлекателей для монтажных коробов принят по итогам тестирования после окончательной сборки E.O.L.(End Of Line test): проведено эксплуатационное испытание и осуществлена проверка электрических параметров потребления Скопировано

Крепление	на поверхности (потолок, стена, пол) с помощью планок или встраиваются (стена, потолок, пол) с помощью монтажного короба
Количество и тип светодиодов	168 mid power LED, 50000h L90 B10 (Тп 25°), 60 мощных светодиода, 50000h L90 B10 (Тп 25°)
Цвет светодиодов	Tunable White: 2200K ÷ 5000K

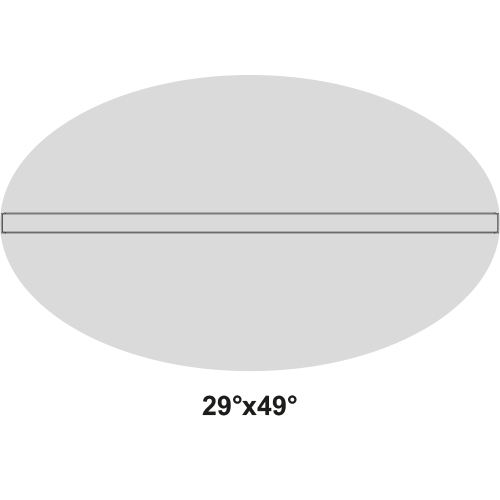

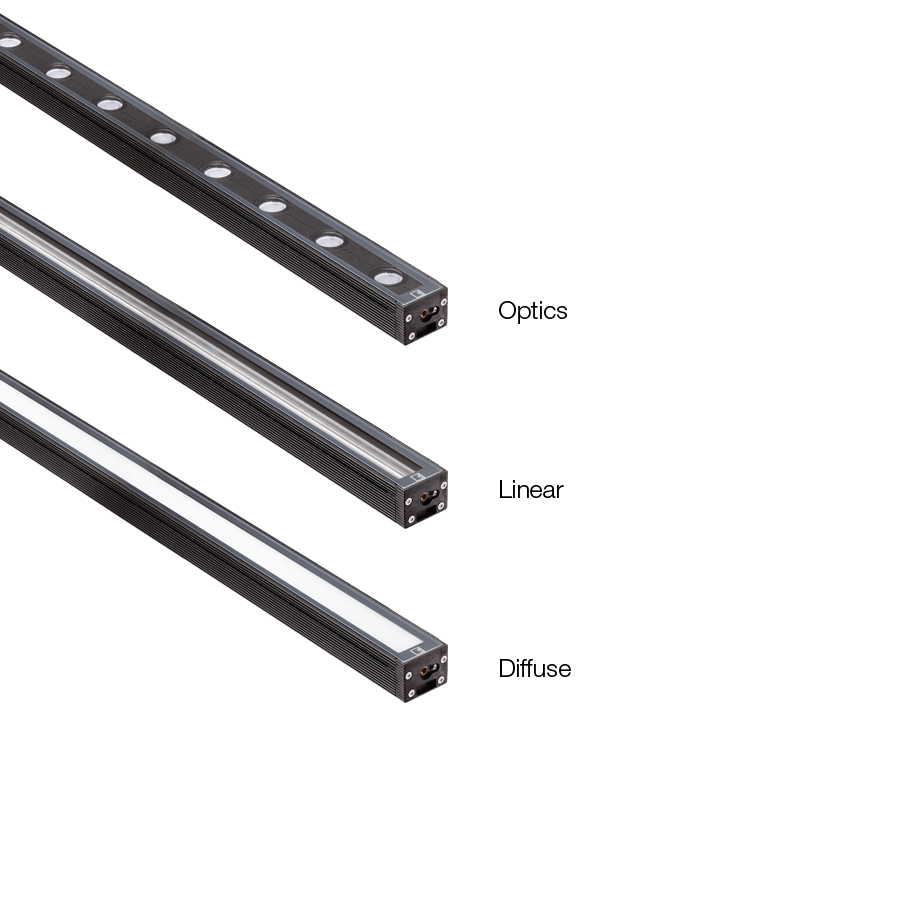

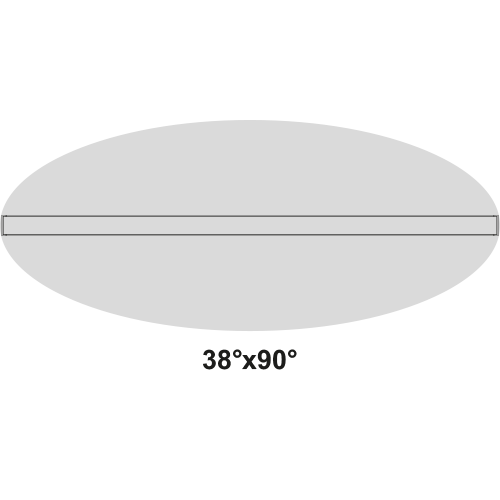

Оптики	23°, 34°, 47°, 29°x49°, 38°x90°, wall washer, рассеянная
CRI Индекс цветопередачи	80
Материал, из которго изготовлен корпус	корпус из антикоррозийного чёрный цвет
Материал, из которого изготовлен рассеиватель	рассеиватель из суперсветлого прозрачного темперированного стекла с шелкографией, экран из суперсветлого темперированного окисленного стекла с шелкографией серого цвета
Отделка	чёрный
Блок питания	блок питания не входит
Кабель питания	в комплекте 1,5 м неопренового кабеля 05RN-F 4x0,50 Ø6,3 мм
Степень защиты	IP66, IP67
Степень прочности	IK06
Состояние	Доступен

Полная информация

Закройте

Скачать

Смотрите все наши видео

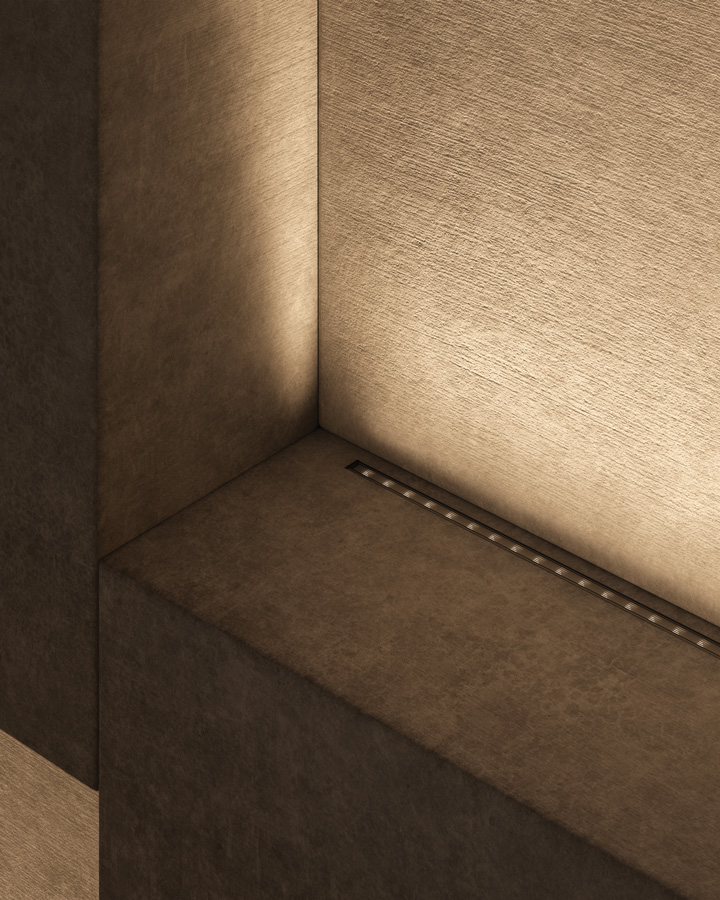

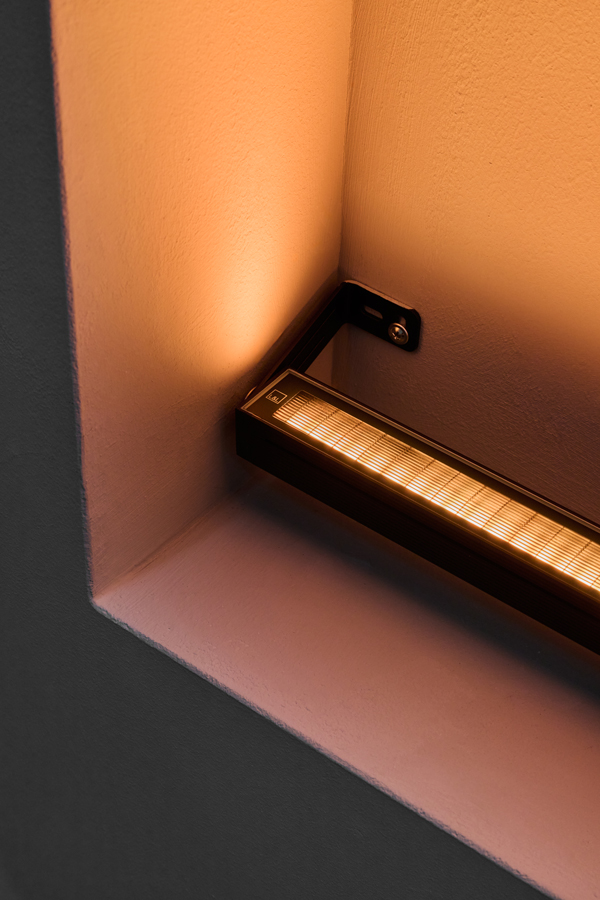

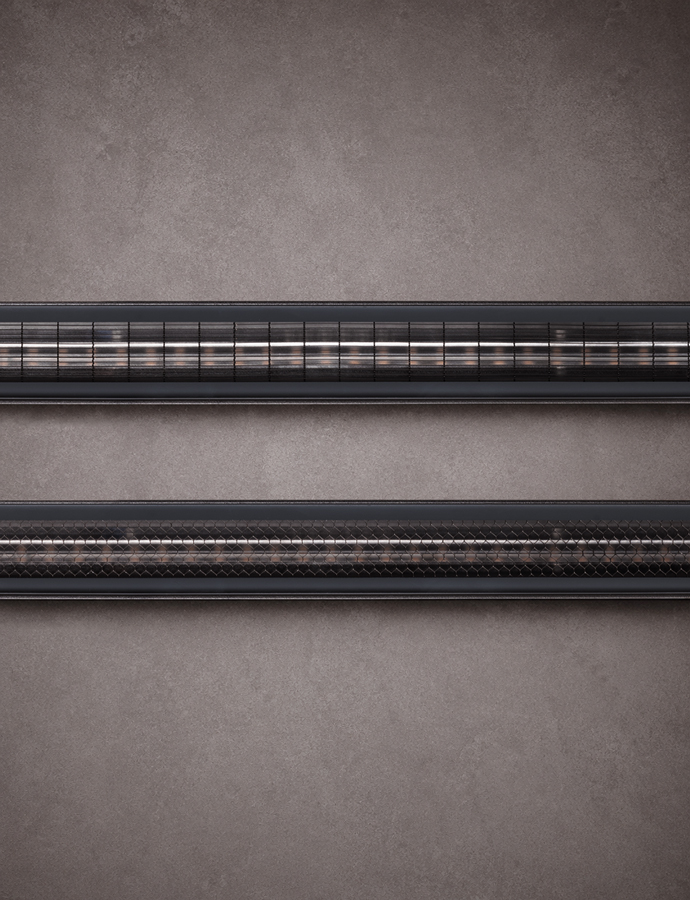

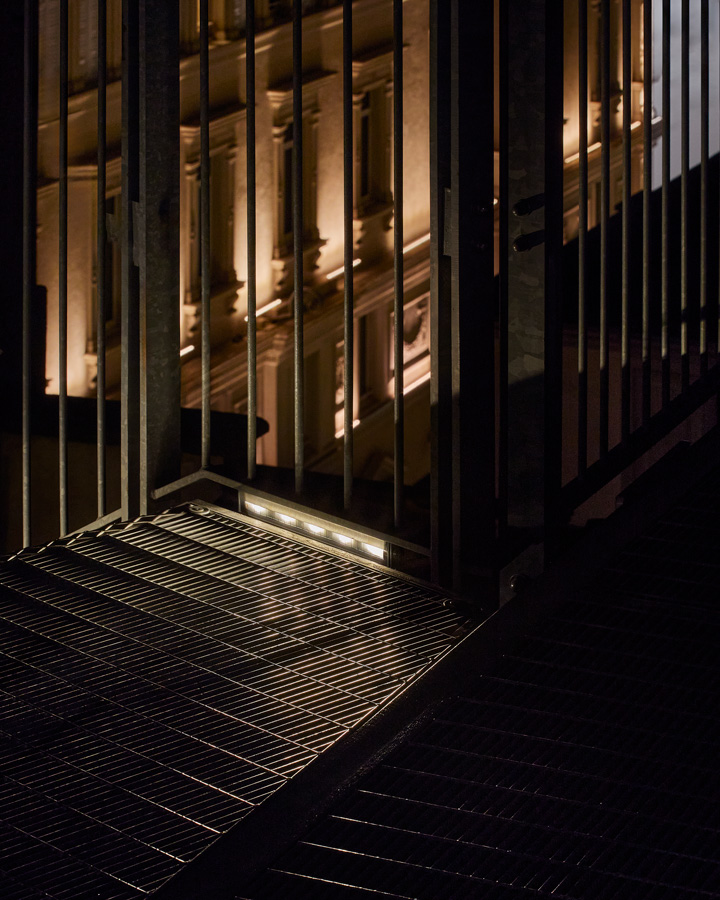

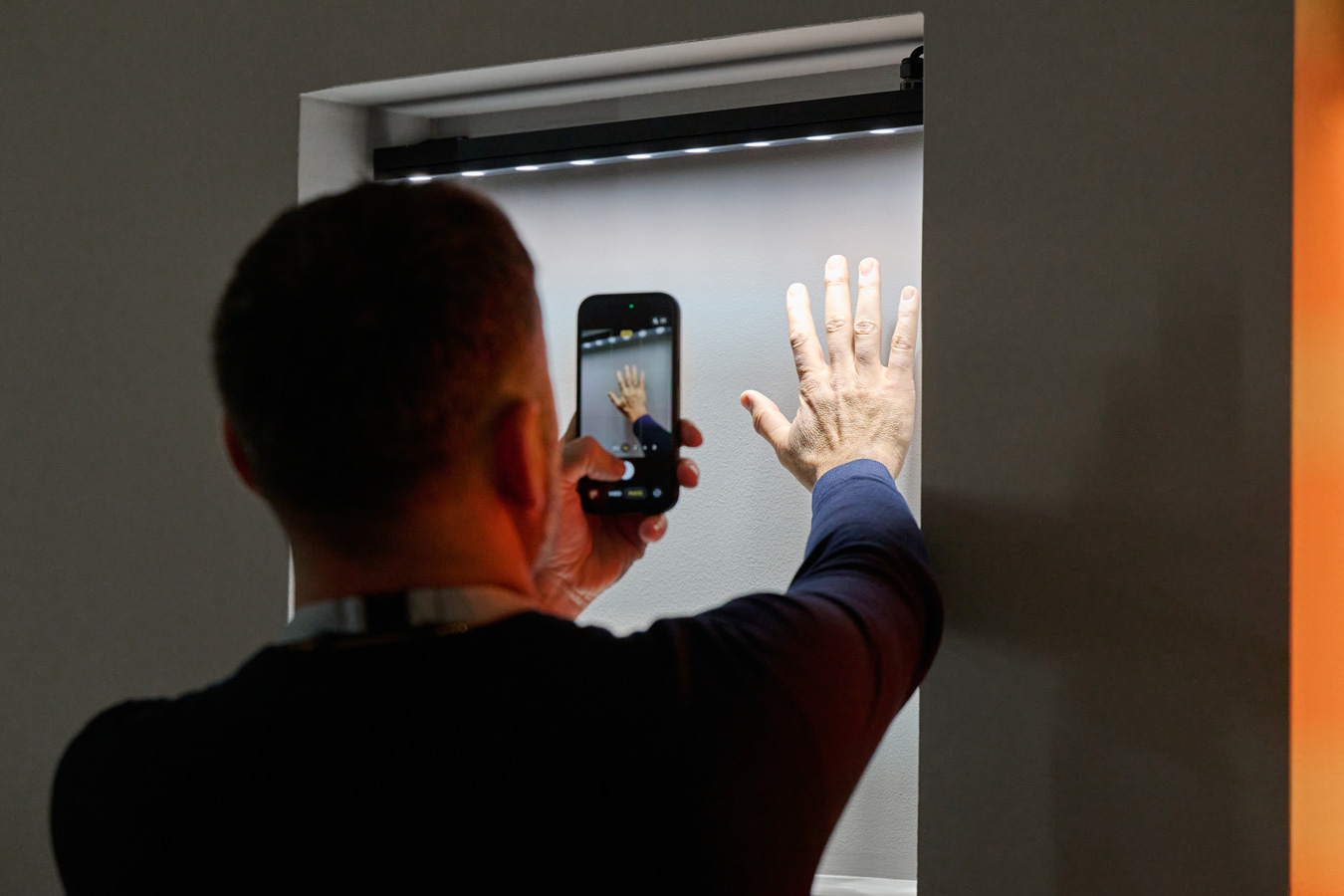

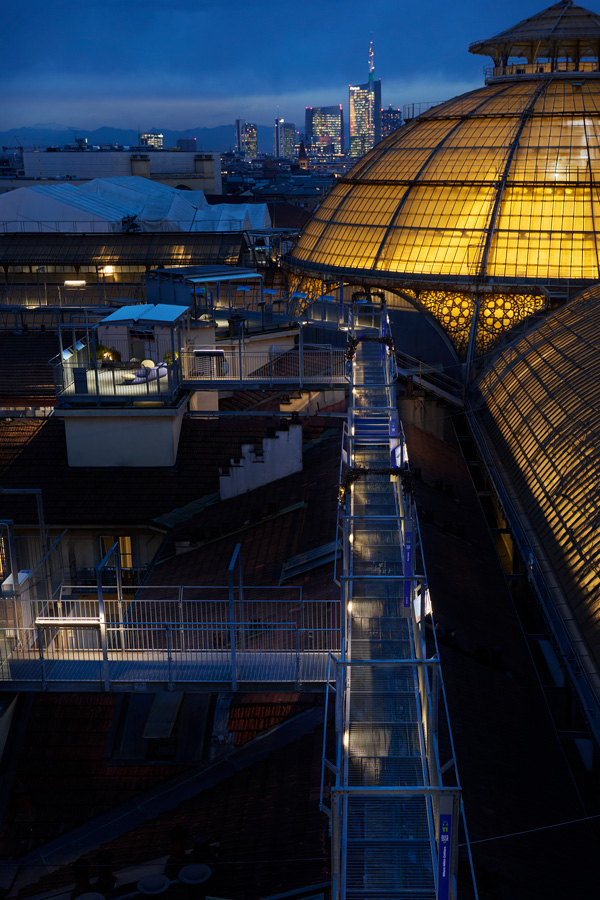

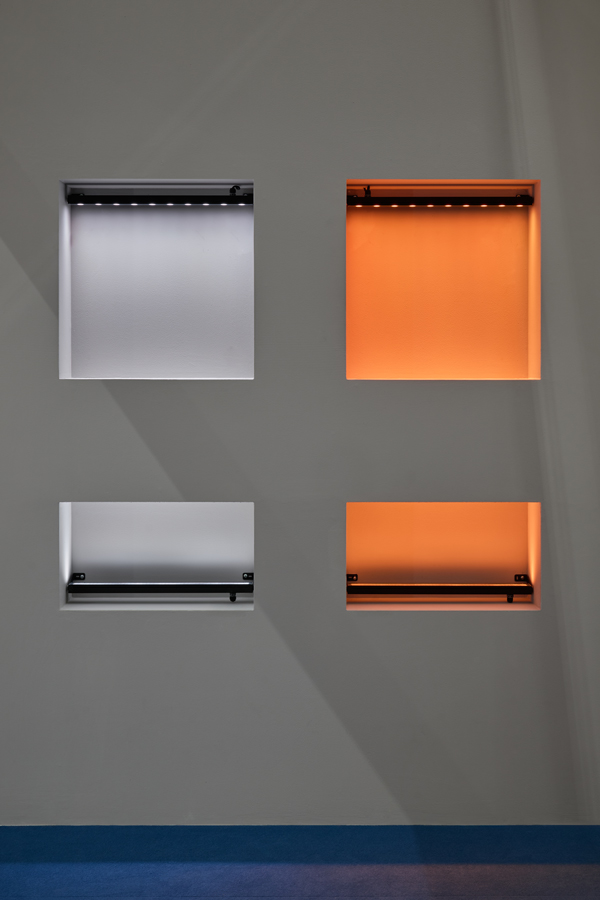

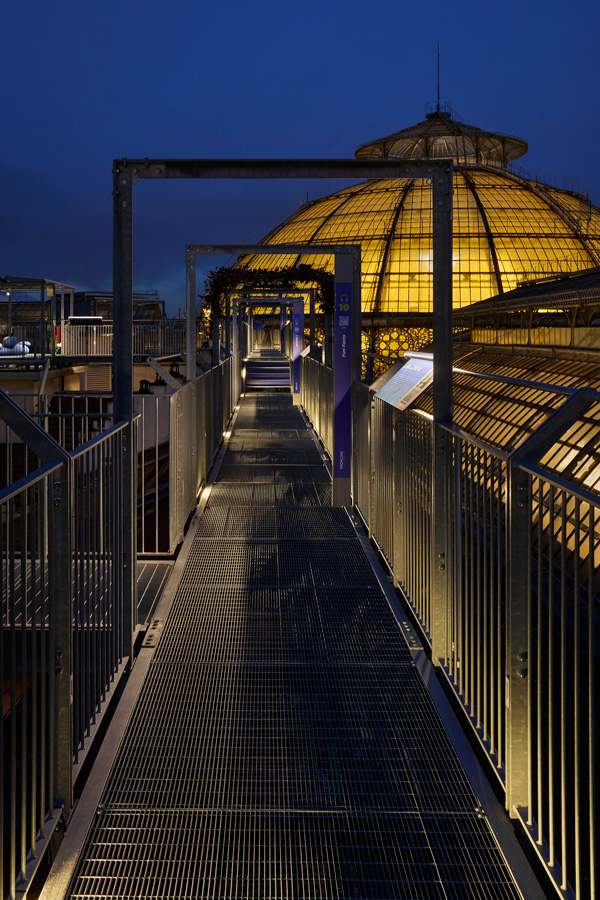

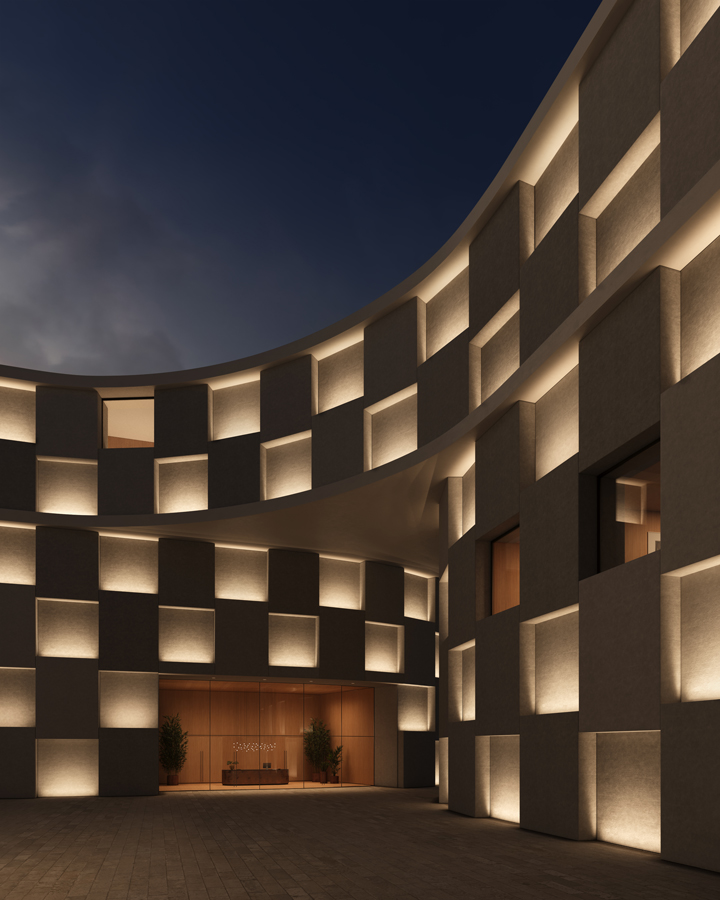

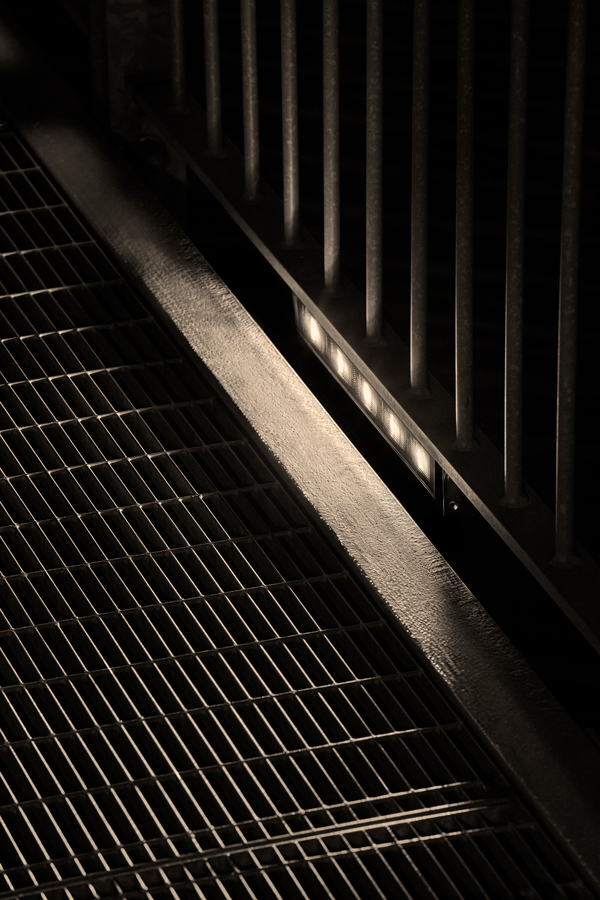

Gallery

Аксессуары и блоки питания

Комплектующие (12)

Монтажные коробы

Для установки прибора на потолок или на стену приобретите пару монтажных пружин.

WC6521

Монтажный короб из алюминия - 1042 мм

крепежное кольцо с пружинами (WN6003) включены

WC6721

Монтажный короб из алюминия для гипсокартона - 1042 мм

крепежное кольцо с пружинами (WN6003) включены

Пчелиные соты

Добавьте название комплектующего оптики в графу Создайте Код

пчелиные соты

встроены в светильник

Экранирующая решетка

WB6521

Экранирующая шторка из нержавеющей стали, краска чёрная - 1033 мм

Фильтры

Добавьте название комплектующего оптики в графу Создайте Код

micro louvre

встроены в светильник

Комплектующие

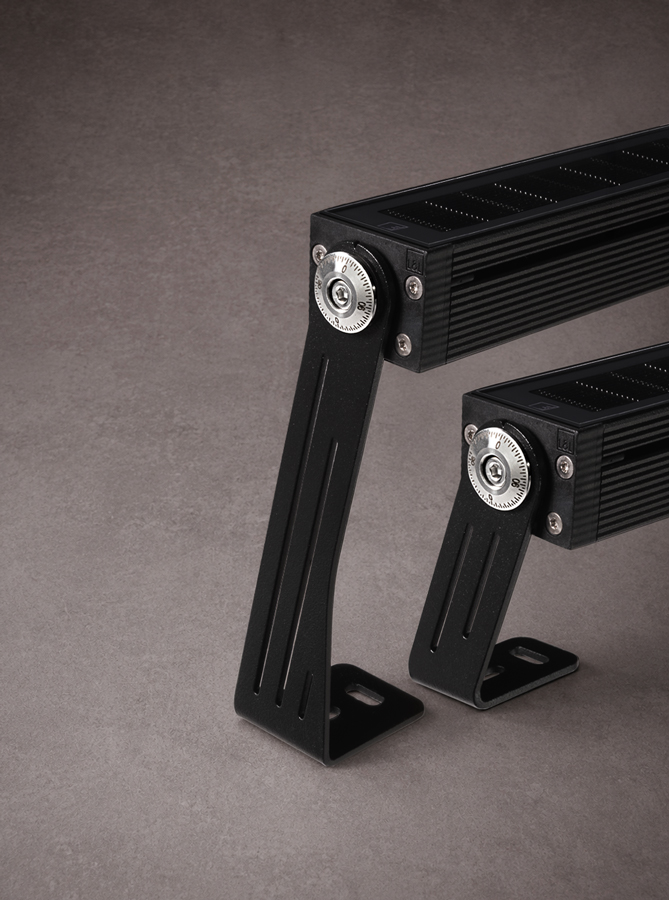

WMA09N Пара зажимных планок 75 мм	WMA10N Пара зажимных планок 140 мм
WN6001 Крепление для предотвращения падения	WN6005 набор для выравнивания монтажных коробов

Запчасти

WN6002 Пара крепежных скоб	WN6003 Пара пружин
WN6006 Пара извлекателей для монтажных коробов

кабель

Выберите кабель питания в разделе Генерации Кода

Расширьте

Блоки питания (15)

AV00002406020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Мощность	60W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV00002412020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 120W
Мощность	120W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV00002418020

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 180W
Мощность	180W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV0D024V06066

диммируемый блок питания DALI

Вход	115-230Vac 50-60 Hz
Вывод	24Vdc; 60W
Мощность	60W
Плавное регулирование	DALI
IP блок питания	IP66

AV0D024V10066

диммируемый блок питания DALI

Вход	115-230Vac 50-60 Hz
Вывод	24Vdc; 100W
Мощность	100W
Плавное регулирование	DALI
IP блок питания	IP66

AV0D024V15066

диммируемый блок питания DALI

Вход	115-230Vac 50-60 Hz
Вывод	24Vdc; 150W
Мощность	150W
Плавное регулирование	DALI
IP блок питания	IP66

AV0D024V20066

диммируемый блок питания DALI

Вход	115-230Vac 50-60 Hz
Вывод	24Vdc; 200W
Мощность	200W
Плавное регулирование	DALI
IP блок питания	IP66

AV0D024V30066

диммируемый блок питания DALI

Вход	115-230Vac 50-60 Hz
Вывод	24Vdc; 300W
Мощность	300W
Плавное регулирование	DALI
IP блок питания	IP66

AV24060IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV24060IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 60W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP67

AV24100IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 100W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV24150IP20

напряжение блока питания ВКЛ/ВЫКЛ

Вход	230Vac 50-60 Hz
Вывод	24Vdc; 150W
Мощность	150W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP20

AV24150IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 150W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP67

AV24240IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 240W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP67

AV24320IP67

напряжение блока питания ВКЛ/ВЫКЛ

Вход	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Вывод	24Vdc; 320W
Плавное регулирование	Яркость не регулируется
IP блок питания	IP67

Расширьте

Контрольное электронное оборудование (5)

ARVUNID2-01

Universal sequencer - 4-канальный контроллер низкого напряжения с выходом в постоянное напряжение

заказывать дополнительно к блокам питания

Вход	12-24-48Vdc
Вывод	1 канал Со входом 12 Vdc:; 12Vdc; 60W Со входом 24 Vdc:; 24Vdc; 120W Со входом 48 Vdc:; 48Vdc; 240W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W Со входом 48 Vdc:; 48Vdc; 480W 3 канала Со входом 12 Vdc:; 12Vdc; 180W Со входом 24 Vdc:; 24Vdc; 360W Со входом 48 Vdc:; 48Vdc; 720W 4 канала Со входом 12 Vdc:; 12Vdc; 192W Со входом 24 Vdc:; 24Vdc; 384W Со входом 48 Vdc:; 48Vdc; 768W
Плавное регулирование	0/1-10V, PUSH, DALI (DT6), ON/OFF, Переменный резистор 10kΩ, DMX512+RDM, Stand Alone
IP блок питания	IP20

EC0CEN12445A20

4-канальный контроллер низкого напряжения с выходом в постоянное напряжение к приложению CASAMBI

Белый, динамический белый, RGB, RGBW, RGB+W
заказывать дополнительно к блокам питания

Вход	12-24Vdc 24Vdc 12Vdc
Вывод	1 канал Со входом 12 Vdc:; 12Vdc; 60W Со входом 24 Vdc:; 24Vdc; 120W 2 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 3 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W 4 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W
Плавное регулирование	PUSH, Casambi
IP блок питания	IP20

ECCTR1244CV20

Маршрутизатор / контроллер WIFI/RF 4x4A RGBW

заказывать дополнительно к блокам питания

Вход	12-24Vdc
Вывод	Со входом 12 Vdc:; 12Vdc; 192W Со входом 24 Vdc:; 24Vdc; 384W
Плавное регулирование	радиочастота
IP блок питания	IP20

ECCTS5244CV20

Контроллер со встроенным приёмником на 4 канала (RGB/RGBW)

заказывать дополнительно к блокам питания
в сочетании с TOUCH03L1, TOUCH02L1 и ECCTR1244CV20

Вход	12-24Vdc
Вывод	Со входом 12 Vdc:; 12Vdc; 240W Со входом 24 Vdc:; 24Vdc; 480W
Плавное регулирование	радиочастота
IP блок питания	IP20

TLR02-01

Контроллер со встроенным приёмником на 4 канала для RGB/RGBW/динамического белого / диммирования

заказывать дополнительно к блокам питания
RGB/RGBW: пульты управления TLC08 или TLC09 обязательны, но не входят в комплект;
динамический белый / диммирование: с кнопкой PUSH

Вход	12-24Vdc
Вывод	3 канала Со входом 12 Vdc:; 12Vdc; 90W Со входом 24 Vdc:; 24Vdc; 180W 4 канала Со входом 12 Vdc:; 12Vdc; 120W Со входом 24 Vdc:; 24Vdc; 240W
Плавное регулирование	PUSH, Stand Alone, радиочастота
IP блок питания	IP20

Расширьте

Входы управления (3)

AE01350T1

Emergency module integrated

Вход	220─240Vac 50─60Hz
Вывод	max 350mA 58Vdc max
Степень защиты	IP20
Габариты	35x47x166 мм, 185 г
Отверстие для крепления	Ø58 мм

DMX01

DMX Controller

Вход	230Vac
Вывод	DMX512 bus
Габариты	79x92x43 mm, 120 g

EC0TIM12840020

Таймер приложения CASAMBI

Вход	12-48 Vdc
Степень защиты	IP20
Габариты	45x58x25 мм, 40 г
