Maris 3.2

Apliques para exterior

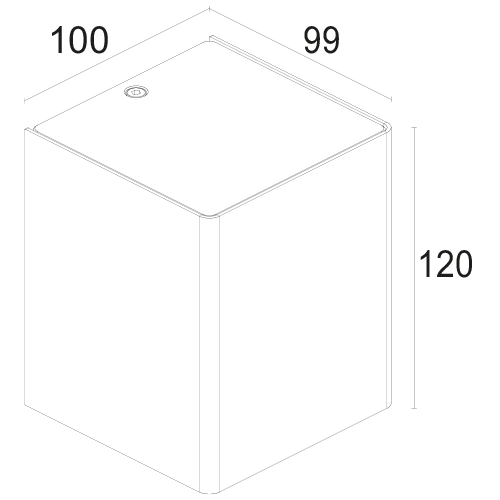

aplique para exterior - 13W 24Vdc - bidireccional - 120x100x99 mm

Datos técnicos

Impresión datos técnicos

kg 1,485
IP66
IK05

Instalación	aplique para exterior, bidireccional
Montaje	en superficie (pared)
Potencia absorbida	13W
Alimentación	24Vdc
Flujo fuente	1550 lm (3000K)
Flujo emitido	1116 lm (27°, 3000K)
Estado	Disponible
Ficha de condiciones	Maris 3.2 aplique para exterior, bidireccional; en superficie (pared); Potencia absorbida: 13W; Alimentación: 24Vdc; Flujo fuente: 1550 lm (3000K); Flujo emitido: 1116 lm (27°, 3000K); 2 LED COB, 2 step MacAdam, 60000 h L80 B10 (Ta 25°C); Color LED: 2200K, 2700K, 3000K, 4000K; Ópticas: 17°+17°, 17°+52°, 26°+26°, 37°+37°, 52°+52°: sistema óptico bidireccional compuesto por lente TIR empotrada de alta eficacia combinada con filtro técnico de alta calidad, asimétrica: sistema óptico bidireccional compuesto por lente asimétrica de tecnopolímero, asimétrica + 17°: sistema óptico bidireccional compuesto por lente asimétrica de tecnopolímero y lente TIR empotrada de alta eficacia combinada con filtro técnico de alta calidad, difusa: Sistema óptico bidireccional compuesto por lente TIR empotrada de alta eficiencia combinada con filtro opalino.; IRC Índice de Rendimiento Cromático: >90; Material cuerpo: Cuerpo de acero inoxidable AISI 316L con tratamiento AC19® homologado, compuesto por micropallinado, pasivación electrolítica y electropulido; Acabados: acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), cuerpo moldeado a presión pintado y obtenido mediante un primer tratamiento de preparación para el pintado con revestimiento de conversión de nanopartículas cerámicas, seguido por una segunda mano de pintura epoxi y luego otra de poliéster para proporcionar una resistencia a la corrosión que supere las 1500 h de niebla salina. Las pinturas se ajustan a las especificaciones de Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz); Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente de 6 mm de espesor de alta transmitancia para garantizar la uniformidad cromática de la luz y templado para obtener una buena resistencia a los arañazos e impactos y serigrafía vitrificada negra RAL 7015 en el borde; Instalación: el soporte de fijación simétrico permite la instalación del aparato sin limitaciones de orientación entre el soporte y el cuerpo del aparato; 110-230Vac: alimentador integrado, 24Vdc: alimentador no incluido; Gestión: ON/OFF; Nivel de protección: IP66; Nivel de resistencia: IK05; Temperatura de funcionamiento: -20°C — +50°C; Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase III; Peso: 1485 g; Dimensiones: 120x100x99 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja, WC0301 Caja de empotrar - 3 módulos estándar; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónMaris 3.2 aplique para exterior, bidireccional en superficie (pared) Potencia absorbida: 13W Alimentación: 24Vdc Flujo fuente: 1550 lm (3000K) Flujo emitido: 1116 lm (27°, 3000K) 2 LED COB, 2 step MacAdam, 60000 h L80 B10 (Ta 25°C) Color LED: 2200K, 2700K, 3000K, 4000K Ópticas: 17°+17°, 17°+52°, 26°+26°, 37°+37°, 52°+52°: sistema óptico bidireccional compuesto por lente TIR empotrada de alta eficacia combinada con filtro técnico de alta calidad, asimétrica: sistema óptico bidireccional compuesto por lente asimétrica de tecnopolímero, asimétrica + 17°: sistema óptico bidireccional compuesto por lente asimétrica de tecnopolímero y lente TIR empotrada de alta eficacia combinada con filtro técnico de alta calidad, difusa: Sistema óptico bidireccional compuesto por lente TIR empotrada de alta eficiencia combinada con filtro opalino. IRC Índice de Rendimiento Cromático: >90 Material cuerpo: Cuerpo de acero inoxidable AISI 316L con tratamiento AC19® homologado, compuesto por micropallinado, pasivación electrolítica y electropulido Acabados: acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), cuerpo moldeado a presión pintado y obtenido mediante un primer tratamiento de preparación para el pintado con revestimiento de conversión de nanopartículas cerámicas, seguido por una segunda mano de pintura epoxi y luego otra de poliéster para proporcionar una resistencia a la corrosión que supere las 1500 h de niebla salina. Las pinturas se ajustan a las especificaciones de Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente de 6 mm de espesor de alta transmitancia para garantizar la uniformidad cromática de la luz y templado para obtener una buena resistencia a los arañazos e impactos y serigrafía vitrificada negra RAL 7015 en el borde Instalación: el soporte de fijación simétrico permite la instalación del aparato sin limitaciones de orientación entre el soporte y el cuerpo del aparato 110-230Vac: alimentador integrado, 24Vdc: alimentador no incluido Gestión: ON/OFF Nivel de protección: IP66 Nivel de resistencia: IK05 Temperatura de funcionamiento: -20°C — +50°C Prueba con hilo incandescente: 960°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase III Peso: 1485 g Dimensiones: 120x100x99 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja, WC0301 Caja de empotrar - 3 módulos estándar testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Número y tipo de LED	2 LED COB, 2 step MacAdam, 60000 h L80 B10 (Ta 25°C)
Color LED	2200K, 2700K, 3000K, 4000K
Ópticas	17°+17°, 17°+52°, 26°+26°, 37°+37°, 52°+52°, asimétrica, asimétrica + 17°, difusa
IRC Índice de Rendimiento Cromático	>90
Material cuerpo	cuerpo de acero inoxidable AC19®
Material pantalla	vidrio extraclaro templado transparente y serigrafiado negro
Acabados	cor-ten, acero inoxidable, blanco, antracita
Alimentador	110-230Vac: alimentador integrado, 24Vdc: alimentador no incluido
Gestión	ON/OFF
Nivel de protección	IP66
Nivel de resistencia	IK05

Leer todo

Cierra

Descarga

Ver todas las descargas

Gallery

Accesorios y alimentadores

Accesorios (2)

Cajas de empotrar

WC0301

Caja de empotrar - 3 módulos estándar

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

Alimentadores (22)

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA constante; máx. 13W 350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI

Output	24Vdc; 16W 250mA constante; máx. 12W 350mA constante; máx. 17W 400mA constante; máx. 19W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; máx. 17W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 500mA constante; máx. 25W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH
IP alimentador	IP20

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI
IP alimentador	IP66

AV24020IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Regulación	No regulable
IP alimentador	IP67

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (0)

Comando de entrada no previsto
