Metope 1.1

Apliques para exterior

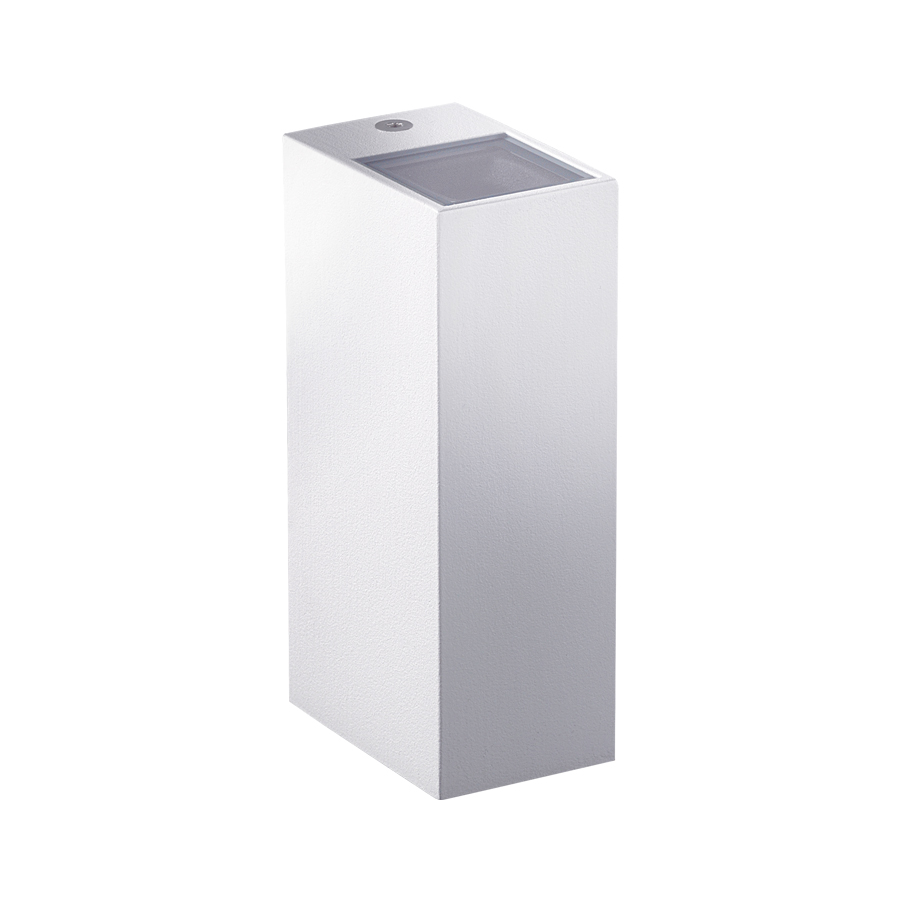

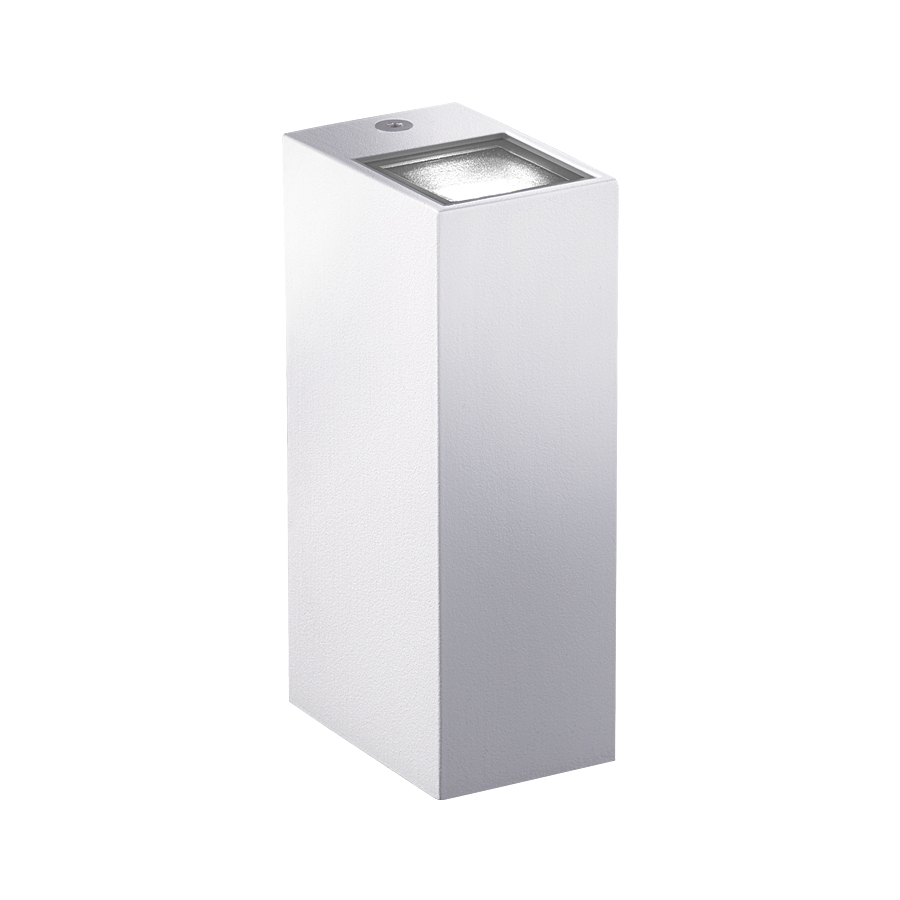

aplique para exterior - 3W 24Vdc - monodireccional - 31x46x90 mm

Datos técnicos

Impresión datos técnicos

kg 0,150
IP65
IK05

Instalación	aplique para exterior, monodireccional
Potencia absorbida	3W
Alimentación	24Vdc
Flujo fuente	230 lm
Flujo emitido	153 lm (17°, 3000K)
Ficha de condiciones	Metope 1.1 aplique para exterior, monodireccional; en superficie (pared); Potencia absorbida: 3W; Alimentación: 24Vdc; Flujo fuente: 230 lm; Flujo emitido: 153 lm (17°, 3000K); 1 power LED, 2 step MacAdam, 100000 h L80 B10 (Ta 25°C); Color LED: 2200K, 2700K, 3000K, 4000K; Ópticas: 17°, 22°, 36°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, 17°, 22°, 36°, difusa, difusa: sistema óptico compuesto por lente TIR empotrada de alta eficacia combinada con disco de tecnopolímero opalino; IRC Índice de Rendimiento Cromático: >90; Material cuerpo: cuerpo de aleación de aluminio moldeado a presión EN AB 47100 con bajo contenido de cobre para una excelente resistencia a la corrosión; Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado obtenido a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido por un segundo tratamiento de primer que permite pintar el aparado con pinturas como barnices poliuretánicas de dos componentes y pinturas acrílicas de dos componentes idóneas para las superficies de las paredes; Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente de 3 mm de espesor de alta transmitancia para garantizar uniformidad cromática de la luz y templado para una buena resistencia a rayas y golpes y serigrafía vitrificada gris RAL 7015 en el borde; Instalación: el soporte de fijación simétrico permite la instalación del aparato sin limitaciones de orientación entre el soporte y el cuerpo del aparato; alimentador no incluido; Gestión: ON/OFF; Nivel de protección: IP65; Nivel de resistencia: IK05; disponible separador en acabado RAL por encargo; Temperatura de funcionamiento: -20°C — +50°C; Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase III; Peso: 150 g; Dimensiones: 31x46x90 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónMetope 1.1 aplique para exterior, monodireccional en superficie (pared) Potencia absorbida: 3W Alimentación: 24Vdc Flujo fuente: 230 lm Flujo emitido: 153 lm (17°, 3000K) 1 power LED, 2 step MacAdam, 100000 h L80 B10 (Ta 25°C) Color LED: 2200K, 2700K, 3000K, 4000K Ópticas: 17°, 22°, 36°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, 17°, 22°, 36°, difusa, difusa: sistema óptico compuesto por lente TIR empotrada de alta eficacia combinada con disco de tecnopolímero opalino IRC Índice de Rendimiento Cromático: >90 Material cuerpo: cuerpo de aleación de aluminio moldeado a presión EN AB 47100 con bajo contenido de cobre para una excelente resistencia a la corrosión Acabados: acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado obtenido a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido por un segundo tratamiento de primer que permite pintar el aparado con pinturas como barnices poliuretánicas de dos componentes y pinturas acrílicas de dos componentes idóneas para las superficies de las paredes Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente de 3 mm de espesor de alta transmitancia para garantizar uniformidad cromática de la luz y templado para una buena resistencia a rayas y golpes y serigrafía vitrificada gris RAL 7015 en el borde Instalación: el soporte de fijación simétrico permite la instalación del aparato sin limitaciones de orientación entre el soporte y el cuerpo del aparato alimentador no incluido Gestión: ON/OFF Nivel de protección: IP65 Nivel de resistencia: IK05 disponible separador en acabado RAL por encargo Temperatura de funcionamiento: -20°C — +50°C Prueba con hilo incandescente: 960°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase III Peso: 150 g Dimensiones: 31x46x90 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (pared)
Número y tipo de LED	1 power LED, 2 step MacAdam, 100000 h L80 B10 (Ta 25°C)
Color LED	2200K, 2700K, 3000K, 4000K
Ópticas	17°, 22°, 36°, difusa
IRC Índice de Rendimiento Cromático	>90
Material cuerpo	cuerpo de aluminio moldeado a presión
Material pantalla	vidrio extraclaro transparente templado y serigrafiado gris
Acabados	blanco, cor-ten, antracita, tapaporos
Alimentador	alimentador no incluido
Gestión	ON/OFF
Nivel de protección	IP65
Nivel de resistencia	IK05
Notas	disponible separador en acabado RAL por encargo
Estado	Disponible

Leer todo

Cierra

Descarga

Ver todas las descargas

Gallery

Accesorios y alimentadores

Accesorios (1)

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

Aplicable a todas las ópticas, con excepción de la óptica difusa

Alimentadores (24)

ACUNI020T1

Alimentador de corriente ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA constante; máx. 13W 350mA constante; máx. 19W 400mA constante; máx. 20W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	No regulable
IP alimentador	IP20

AD020DALIT1

Alimentador regulable con dimmer DALI-2

Output	24Vdc; 16W 250mA constante; máx. 12W 350mA constante; máx. 17W 400mA constante; máx. 19W 450mA constante; máx. 20W 500mA constante; máx. 20W 550mA constante; máx. 20W 600mA constante; máx. 20W 700mA constante; máx. 20W
Regulación	DALI-2
IP alimentador	IP20

AD032TLT1

Alimentador regulable con dimmer

Entrada	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA constante; máx. 17W 500mA constante; máx. 24W 550mA constante; máx. 25W 700mA constante; máx. 32W 750mA constante; máx. 32W
Regulación	PUSH, Corte de fase
IP alimentador	IP20

ADUNITC

Alimentador regulable con dimmer 1-10V+PUSH

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA constante; máx. 13W 300mA constante; máx. 16W 350mA constante; máx. 18W 400mA constante; máx. 21W 450mA constante; máx. 23W 500mA constante; máx. 25W 550mA constante; máx. 27W 600mA constante; máx. 30W 650mA constante; máx. 32W 700mA constante; máx. 32W 750mA constante; máx. 20W 800mA constante; máx. 20W 850mA constante; máx. 20W 900mA constante; máx. 20W
Regulación	0/1-10V, PUSH
IP alimentador	IP20

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24008IP54

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Regulación	No regulable
IP alimentador	IP54

AV24010IP20

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Regulación	No regulable
IP alimentador	IP20

AV24020IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Regulación	No regulable
IP alimentador	IP67

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (4)

ADV576DALIN1

Dimmer en baja tensión

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 144W Con entrada a 24 Vcc:; 24Vdc; 288W Con entrada a 48 Vcc:; 48Vdc; 576W
Regulación	0/1-10V, PUSH, DALI, Potenziometro 10kΩ
IP alimentador	IP20

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

EC0CEN1244DA20

Dimmer en baja tensión para CASAMBI

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

Input de comando (1)

EC0TIM12840020

Temporizador para CASAMBI

Entrada	12-48 Vdc
Nivel de protección	IP20
Dimensiones	45x58x25 mm, 40g
