Colorado 9.1

Proyectores para exterior

proyector para exterior - 64W 230Vac - 925 mm - Tunable White - DMX512+RDM

Generar código

Personaliza este producto

Gracias a una producción interna flexible, es posible personalizar este producto. Aquí al lado te sugerimos posibles versiones especiales, pero si tienes diferentes solicitudes, podemos evaluarlas juntos.

Posibles personalizaciones:

Longitud 325 mm, clase III, 48Vdc
Versión con gestión Casambi, controlable mediante aplicación Casambi

Datos técnicos

Impresión datos técnicos

Actualizado el CA91100400H0SN

8,3 kg
IP65
IP67
IP69
IK09
DMX+RDM

Instalación	proyector para exterior
Potencia absorbida	64W
Alimentación	230Vac
Flujo fuente	8023 lm (3500K)
Flujo emitido	5768 lm (3500K, 16°)
Ficha de condiciones	Colorado 9.1 código: CA91100400H0SN proyector para exterior; en superficie (techo, pared, suelo); Potencia absorbida: 64W; Alimentación: 230Vac; Flujo fuente: 8023 lm (3500K); Flujo emitido: 5768 lm (3500K, 16°); 18 power LED, 60000 h L80 B10 (Ta 25°C); Color LED: Tunable White: 2200K ÷ 5000K; Ópticas: 16°: sistema óptico compuesto por una serie de fuentes de luz equidistantes a 50 mm entre ellas. La lente TIR de PMMA empotrada garantiza una alta calidad de emisión de luz y confort visual; IRC Índice de Rendimiento Cromático: 80; Material cuerpo: cuerpo fabricado en aluminio Anticorodal EN AW 6060 T5 con bajo contenido en cobre para una excelente disipación térmica, obtenido a partir de un perfil extruido y posteriormente pintado de negro (RAL 9005 opaco) para una excelente resistencia a la corrosión. Cabezales fabricados en tecnopolímero pintados de color negro (RAL 9005 opaco) a líquido para una mayor resistencia a la corrosión y a los agentes atmosféricos. Soportes de acero inoxidable AISI 304 negros Ral 9005 mate obtenidos con pintura epoxi. Plato de acero inoxidable AISI 316L obtenido mediante elaboración con torno CNC; Acabados: acabado de color negro (RAL 9005 opaco) extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9005); Acabado RAL por encargo; Material pantalla: vidrio transparente templado extraclaro de 10 mm de espesor de alta transmitancia con serigrafía vitrificada gris (RAL 7015) para asegurar la uniformidad cromática de la luz y una excelente resistencia a los arañazos e impactos; Juntas: Las juntas de EPDM peróxido negro garantizan con el tiempo una resistencia máxima a los rayos UV; Instalación: Versión DMX+RDM: dotado de un conector hembra IP68 con 5 polos para la alimentación y de un conector hembra IP68 con 4 polos para la señal DMX+RDM; alimentador integrado; Gestión: DMX512+RDM; Nivel de protección: IP65, IP67, IP69; Nivel de resistencia: IK09; dos soportes con dos puntos de articulación para orientarlos; Válvula osmótica de GORE-TEX para regular la presión interna; Temperatura de funcionamiento: -20°C — +45°C; Prueba con hilo incandescente: 650°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase II; Peso: 8300 g; Dimensiones: 925x73x173 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: WFA0001 Cable de interconexión de 1,5 m de 3 pulgadas, WFA01 Conector macho de 4 polos, WFA0105 Cable de interconexión de 5 m de 3 pulgadas, WFA0201 Cable de interconexión de 1,5 m de 5 pulgadas, WFA0205 Cable de interconexión de 5 m de 5 pulgadas, WFA05 Conector macho de 5 polos, WMA04N soportes regulables de 0 a 150 mm; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónColorado 9.1 código: CA91100400H0SN proyector para exterior en superficie (techo, pared, suelo) Potencia absorbida: 64W Alimentación: 230Vac Flujo fuente: 8023 lm (3500K) Flujo emitido: 5768 lm (3500K, 16°) 18 power LED, 60000 h L80 B10 (Ta 25°C) Color LED: Tunable White: 2200K ÷ 5000K Ópticas: 16°: sistema óptico compuesto por una serie de fuentes de luz equidistantes a 50 mm entre ellas. La lente TIR de PMMA empotrada garantiza una alta calidad de emisión de luz y confort visual IRC Índice de Rendimiento Cromático: 80 Material cuerpo: cuerpo fabricado en aluminio Anticorodal EN AW 6060 T5 con bajo contenido en cobre para una excelente disipación térmica, obtenido a partir de un perfil extruido y posteriormente pintado de negro (RAL 9005 opaco) para una excelente resistencia a la corrosión. Cabezales fabricados en tecnopolímero pintados de color negro (RAL 9005 opaco) a líquido para una mayor resistencia a la corrosión y a los agentes atmosféricos. Soportes de acero inoxidable AISI 304 negros Ral 9005 mate obtenidos con pintura epoxi. Plato de acero inoxidable AISI 316L obtenido mediante elaboración con torno CNC Acabados: acabado de color negro (RAL 9005 opaco) extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1000h de niebla salina (RAL 9005) Acabado RAL por encargo Material pantalla: vidrio transparente templado extraclaro de 10 mm de espesor de alta transmitancia con serigrafía vitrificada gris (RAL 7015) para asegurar la uniformidad cromática de la luz y una excelente resistencia a los arañazos e impactos Juntas: Las juntas de EPDM peróxido negro garantizan con el tiempo una resistencia máxima a los rayos UV Instalación: Versión DMX+RDM: dotado de un conector hembra IP68 con 5 polos para la alimentación y de un conector hembra IP68 con 4 polos para la señal DMX+RDM alimentador integrado Gestión: DMX512+RDM Nivel de protección: IP65, IP67, IP69 Nivel de resistencia: IK09 dos soportes con dos puntos de articulación para orientarlos Válvula osmótica de GORE-TEX para regular la presión interna Temperatura de funcionamiento: -20°C — +45°C Prueba con hilo incandescente: 650°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase II Peso: 8300 g Dimensiones: 925x73x173 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: WFA0001 Cable de interconexión de 1,5 m de 3 pulgadas, WFA01 Conector macho de 4 polos, WFA0105 Cable de interconexión de 5 m de 3 pulgadas, WFA0201 Cable de interconexión de 1,5 m de 5 pulgadas, WFA0205 Cable de interconexión de 5 m de 5 pulgadas, WFA05 Conector macho de 5 polos, WMA04N soportes regulables de 0 a 150 mm testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	en superficie (techo, pared, suelo)
Número y tipo de LED	18 power LED, 60000 h L80 B10 (Ta 25°C)
Color LED	Tunable White: 2200K ÷ 5000K
Ópticas	16°
IRC Índice de Rendimiento Cromático	80
Material cuerpo	cuerpo de aluminio anticorodal, soporte de acero inoxidable, cabezales de tecnopolímero
Material pantalla	vidrio extraclaro templado transparente y serigrafiado gris
Acabados	negro
Alimentador	alimentador integrado
Gestión	DMX512+RDM
Nivel de protección	IP65, IP67, IP69
Nivel de resistencia	IK09
Características	dos soportes con dos puntos de articulación para orientarlos
Estado	Disponible

Leer todo

Cierra

Descarga

Ver todas las descargas

JPG Imágenes
PDF Catálogo
PDF Ficha técnica
PDF Ficha de instrucciones
TXT condiciones Tipo
- Genérico para el producto Colorado 9.1
- Específico para el código CA91100400H0SN
DXF Dibujo técnico
Archivo 3DS
Objetos BIM
Archivo SketchUp
LDT Fotometría Tipo
- Genérica para el producto Colorado 9.1
- Específico para el código CA91100400H0SN
IES Fotometría Tipo
- Genérica para el producto Colorado 9.1
- Específico para el código CA91100400H0SN
Declaración de conformidad UE

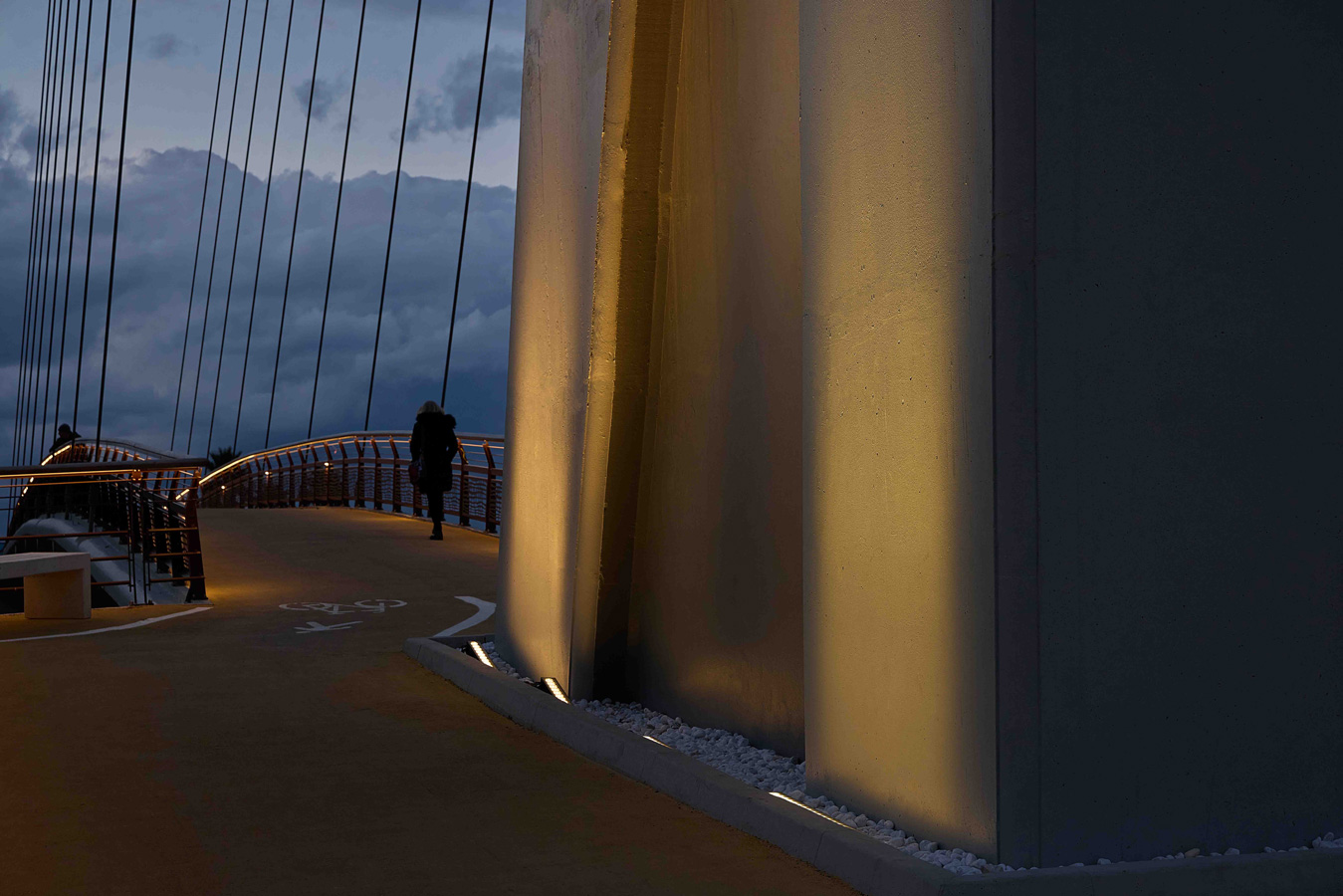

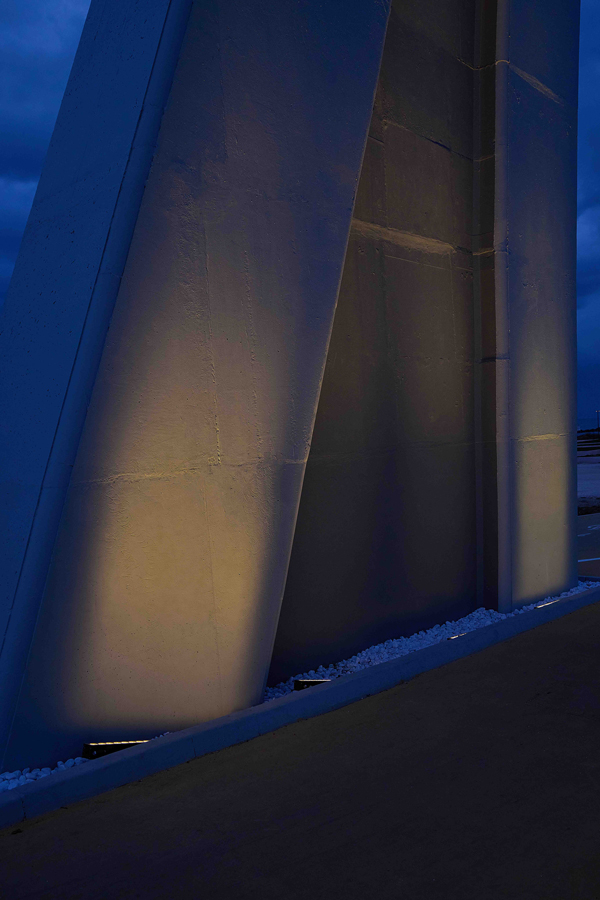

Gallery

Accesorios y alimentadores

Accesorios (7)

Accesorios relacionados con el código del producto CA91100400H0SN

Accesorios varios

WMA04N

soportes regulables de 0 a 150 mm

Material para cableado

WFA0001 Cable de interconexión de 1,5 m de 3 pulgadas para señal DMX	WFA01 Conector macho de 4 polos para conexión entrada-salida IP68 Ø23x50 mm
WFA0105 Cable de interconexión de 5 m de 3 pulgadas para señal DMX	WFA0201 Cable de interconexión de 1,5 m de 5 pulgadas
WFA0205 Cable de interconexión de 5 m de 5 pulgadas	WFA05 Conector macho de 5 polos para conexión entrada-salida IP68 Ø23x50 mm

Alimentadores (0)

Alimentadores relativos al código de producto CA91100400H0SN

Alimentadores no previstos

Electrónica de control (0)

Electrónica de control relativa al código producto CA91100400H0SN

Controlador no previsto

Input de comando (1)

DMX01

DMX Controller

Entrada	230Vac
Output	DMX512 bus
Dimensiones	79x92x43 mm, 120 g
