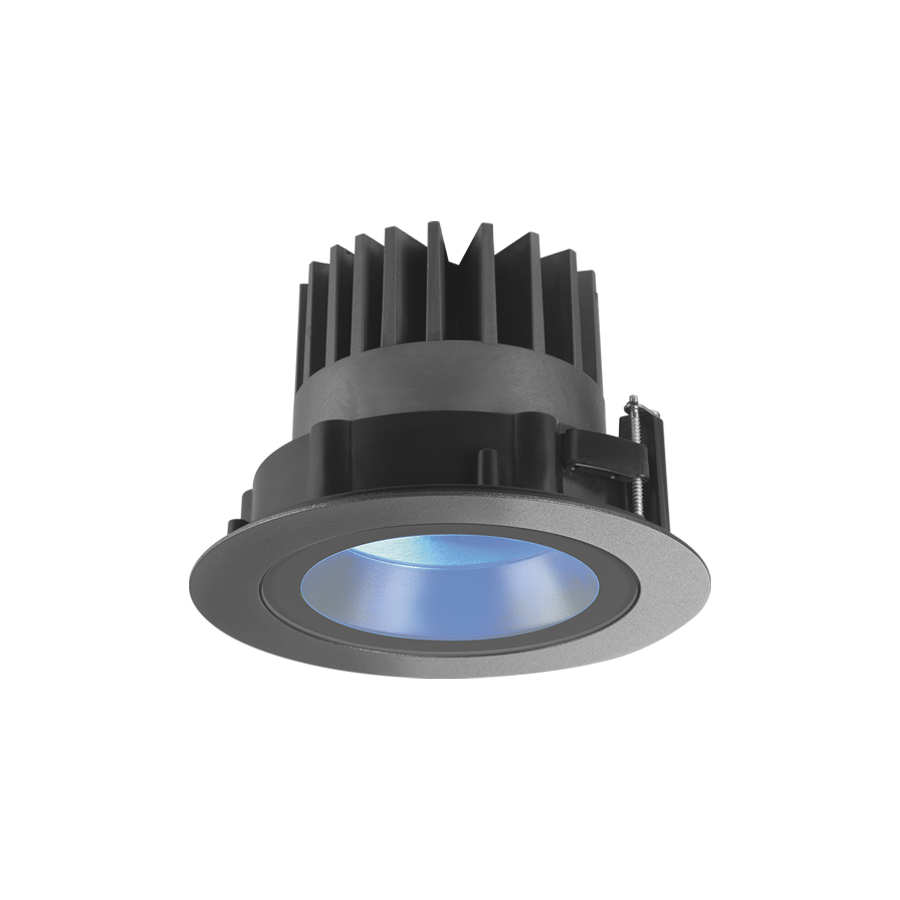

Altopiano 3.2

Empotrados para exterior

empotrado para exterior - 20W 24Vdc - Ø1408 mm - RGBW - PWM

Personaliza este producto

Gracias a una producción interna flexible, es posible personalizar este producto. Aquí al lado te sugerimos posibles versiones especiales, pero si tienes exigencias diferentes podemos tratarlas juntos.

Posibles personalizaciones:

Vidrio serigrafiado blanco
Versión con gestión Casambi, controlable mediante aplicación Casambi

Datos técnicos

Impresión datos técnicos

0,8 kg
Ø130 mm
IP66
IK08

Instalación	empotrado para exterior
Potencia absorbida	20W
Alimentación	24Vdc
Flujo fuente	1098 lm, R: 168 lm G: 414 lm B: 57 lm W: 459 lm (3000K)
Flujo emitido	804 lm, R: 124 lm G: 303 lm B: 41 lm W: 336 lm (3000K, 24°)
Ficha de condiciones	Altopiano 3.2 empotrado para exterior; empotrable (techo); Potencia absorbida: 20W; Alimentación: 24Vdc; Flujo fuente: 1098 lm, R: 168 lm G: 414 lm B: 57 lm W: 459 lm (3000K); Flujo emitido: 804 lm, R: 124 lm G: 303 lm B: 41 lm W: 336 lm (3000K, 24°); 3 power LED High Intensity, 60000 h L90 B10 (Ta 25°C); Color LED: RGBW; Ópticas: 16°, 24°, 39°, 50°, 14°x65°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, difusa: sistema óptico compuesto por pantalla de plexiglás transparente monosatinado; Material cuerpo: cuerpo fabricado en tecnopolímero semicristalino cargado a grafito, termoconductor disipador con conductibilidad térmica equivalente al acero inoxidable de alta resistencia a impactos, a las temperaturas bajo cero y a la corrosión incluso en ambientes hostiles (salinos). Aro de acero inoxidable AISI 430 obtenido gracias a corte láser, elaborado y acabado. Sucesivamente pasivado para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina; Acabados: acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado obtenido a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido por un segundo tratamiento de primer que permite pintar el aparado con pinturas como barnices poliuretánicas de dos componentes y pinturas acrílicas de dos componentes idóneas para las superficies de las paredes, acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color gris extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9006); Acabado RAL por encargo; Material pantalla: vidrio extraclaro transparente de 4 mm de espesor y alta transmitancia para garantizar la uniformidad cromática de la luz, serigrafiado gris (RAL 7015) y templado para una óptima resistencia a los arañazos y a los golpes; Juntas: las juntas de silicona recocida garantizan una máxima resistencia a los rayos UV a lo largo del tiempo y una inalterabilidad de las características mecánicas; Instalación: el sistema de fijación con tornillo conserva intactos los paneles de pladur en el momento de la instalación. Cuerpo del aparato de 90 mm de alto para instalar en espacios reducidos. Fijación magnética del aro en el frontal, que permite esconder los tornillos de fijación, dejando una estética limpia; alimentador no incluido; incluido cable de neopreno de 0,50 m H05RN-F 2x0,75 Ø6,3 mm y FEP+RUB (equivalente a H05RN-F) de 0,50 m 4x0,50 Ø6,3 mm; Gestión: PWM; Nivel de protección: IP66; Nivel de resistencia: IK08; Temperatura de funcionamiento: -20°C — +45°C; Temperatura máxima aparato: 40°C (Ta 25°C); Prueba con hilo incandescente: 960°C; Seguridad fotobiológica: en conformidad con IEC TR 62778:2014; Clase de aislamiento: clase III; Peso: 800 g; Dimensiones: Ø140x90 mm; Orificio de empotrado: Ø130 mm; Volúmen téncnico por disipación: Ø320x175 mm; Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015; Accesorios: rejilla panal de abeja, WCA17 Caja de empotrar para muro (techo), WFA06 Conector macho-hembra de 2 polos, WGA03 Muelle de fijación, WNAP10A0 Kit anticaída; testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorciónAltopiano 3.2 empotrado para exterior empotrable (techo) Potencia absorbida: 20W Alimentación: 24Vdc Flujo fuente: 1098 lm, R: 168 lm G: 414 lm B: 57 lm W: 459 lm (3000K) Flujo emitido: 804 lm, R: 124 lm G: 303 lm B: 41 lm W: 336 lm (3000K, 24°) 3 power LED High Intensity, 60000 h L90 B10 (Ta 25°C) Color LED: RGBW Ópticas: 16°, 24°, 39°, 50°, 14°x65°: sistema óptico compuesto por lentes TIR empotradas de alta eficiencia combinadas con filtro técnico de alta calidad, difusa: sistema óptico compuesto por pantalla de plexiglás transparente monosatinado Material cuerpo: cuerpo fabricado en tecnopolímero semicristalino cargado a grafito, termoconductor disipador con conductibilidad térmica equivalente al acero inoxidable de alta resistencia a impactos, a las temperaturas bajo cero y a la corrosión incluso en ambientes hostiles (salinos). Aro de acero inoxidable AISI 430 obtenido gracias a corte láser, elaborado y acabado. Sucesivamente pasivado para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina Acabados: acabado de color cor-ten extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado obtenido a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido por un segundo tratamiento de primer que permite pintar el aparado con pinturas como barnices poliuretánicas de dos componentes y pinturas acrílicas de dos componentes idóneas para las superficies de las paredes, acabado de color antracita extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz), acabado de color blanco extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9003), acabado de color gris extraído a través de un primer tratamiento de preparación a la pintura con recubrimiento por conversión a nanopartículas cerámicas, seguido de un segundo paso de pintura epoxi y de poliéster para proporcionar una resistencia a la corrosión que supere las 1500h de niebla salina. Barnices conformes con las especificaciones Qualicoat (estándar automotriz) (RAL 9006) Acabado RAL por encargo Material pantalla: vidrio extraclaro transparente de 4 mm de espesor y alta transmitancia para garantizar la uniformidad cromática de la luz, serigrafiado gris (RAL 7015) y templado para una óptima resistencia a los arañazos y a los golpes Juntas: las juntas de silicona recocida garantizan una máxima resistencia a los rayos UV a lo largo del tiempo y una inalterabilidad de las características mecánicas Instalación: el sistema de fijación con tornillo conserva intactos los paneles de pladur en el momento de la instalación. Cuerpo del aparato de 90 mm de alto para instalar en espacios reducidos. Fijación magnética del aro en el frontal, que permite esconder los tornillos de fijación, dejando una estética limpia alimentador no incluido incluido cable de neopreno de 0,50 m H05RN-F 2x0,75 Ø6,3 mm y FEP+RUB (equivalente a H05RN-F) de 0,50 m 4x0,50 Ø6,3 mm Gestión: PWM Nivel de protección: IP66 Nivel de resistencia: IK08 Temperatura de funcionamiento: -20°C — +45°C Temperatura máxima aparato: 40°C (Ta 25°C) Prueba con hilo incandescente: 960°C Seguridad fotobiológica: en conformidad con IEC TR 62778:2014 Clase de aislamiento: clase III Peso: 800 g Dimensiones: Ø140x90 mm Orificio de empotrado: Ø130 mm Volúmen téncnico por disipación: Ø320x175 mm Clase de consumo energético: F (fuente luminosa) de acuerdo con UE 2019/2015 Accesorios: rejilla panal de abeja, WCA17 Caja de empotrar para muro (techo), WFA06 Conector macho-hembra de 2 polos, WGA03 Muelle de fijación, WNAP10A0 Kit anticaída testado y aprobado mediante el test E.O.L. (End Of Line test) con prueba, funcionamiento y verificación de los parámetros eléctricos de absorción Copiato

Montaje	empotrable (techo)
Número y tipo de LED	3 power LED High Intensity, 60000 h L90 B10 (Ta 25°C)
Color LED	RGBW
Ópticas	16°, 24°, 39°, 50°, 14°x65°, difusa
Material cuerpo	cuerpo de tecnopolímero termoconductor, aro de acero inoxidable
Material pantalla	vidrio extraclaro templado transparente y serigrafiado gris
Acabados	cor-ten, tapaporos, antracita, blanco, gris
Alimentador	alimentador no incluido
Cables de alimentación	incluido cable de neopreno de 0,50 m H05RN-F 2x0,75 Ø6,3 mm y FEP+RUB (equivalente a H05RN-F) de 0,50 m 4x0,50 Ø6,3 mm
Gestión	PWM
Nivel de protección	IP66
Nivel de resistencia	IK08
Estado	Disponible

Lee todo

Cierra

Descarga

Mira todas las descargas

Galería

Accesorios y alimentadores

Accesorios (5)

Cajas de empotrar

WCA17

Caja de empotrar para muro (techo)

Muelles de fijación

WGA03

Muelle de fijación

Rejilla panal de abeja

Añade el accesorio óptico en el Genera Código

rejilla panal de abeja

integrado en el cuerpo iluminante

La rejilla panal de abeja es aplicable en todas las ópticas con excepción de la óptica difusa y elíptica

Accesorios varios

WNAP10A0

Kit anticaída

Material para cableado

WFA06

Conector macho-hembra de 2 polos

IP66-IP68

Alimentadores (17)

AV00002406020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	No regulable
IP alimentador	IP20

AV00002412020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 120W
Potencia	120W
Regulación	No regulable
IP alimentador	IP20

AV00002418020

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 180W
Potencia	180W
Regulación	No regulable
IP alimentador	IP20

AV0D024V03066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 30W
Potencia	30W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V06066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 60W
Potencia	60W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V10066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 100W
Potencia	100W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V15066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V20066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 200W
Potencia	200W
Regulación	DALI-2
IP alimentador	IP66

AV0D024V30066

Alimentador regulable con dimmer DALI 2

Entrada	115-230Vac 50-60 Hz
Output	24Vdc; 300W
Potencia	300W
Regulación	DALI-2
IP alimentador	IP66

AV24040IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Regulación	No regulable
IP alimentador	IP67

AV24060IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP20

AV24060IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Regulación	No regulable
IP alimentador	IP67

AV24100IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 100W
Regulación	No regulable
IP alimentador	IP20

AV24150IP20

Alimentador de tensión ON/OFF

Entrada	230Vac 50-60 Hz
Output	24Vdc; 150W
Potencia	150W
Regulación	No regulable
IP alimentador	IP20

AV24150IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Regulación	No regulable
IP alimentador	IP67

AV24240IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Regulación	No regulable
IP alimentador	IP67

AV24320IP67

Alimentador de tensión ON/OFF

Entrada	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Regulación	No regulable
IP alimentador	IP67

Electrónica de control (5)

ARVUNID2-01

Universal sequencer - Mando 4 canales en baja tensión con salida en tensión constante

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24-48Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W Con entrada a 48 Vcc:; 48Vdc; 240W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W Con entrada a 48 Vcc:; 48Vdc; 480W 3 canales Con entrada a 12 Vcc:; 12Vdc; 180W Con entrada a 24 Vcc:; 24Vdc; 360W Con entrada a 48 Vcc:; 48Vdc; 720W 4 canales Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W Con entrada a 48 Vcc:; 48Vdc; 768W
Regulación	0/1-10V, PUSH, DALI (DT6), ON/OFF, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentador	IP20

EC0CEN12445A20

Mando 4 canales en baja tensión con salida en tensión constante para CASAMBI

Blanco, blanco dinámico, RGB, RGBW, RGB+W
es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc 24Vdc 12Vdc
Output	1 canal Con entrada a 12 Vcc:; 12Vdc; 60W Con entrada a 24 Vcc:; 24Vdc; 120W 2 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 3 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Casambi
IP alimentador	IP20

ECCTR1244CV20

Router/control WIFI/RF 4x4A RGBW

es necesario pedirlo como añadido a l'alimentador

Entrada	12-24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 192W Con entrada a 24 Vcc:; 24Vdc; 384W
Regulación	Radiofrecuencia
IP alimentador	IP20

ECCTS5244CV20

Control con receptor integrado de 4 canales para RGB/RGBW

es necesario pedirlo como añadido a l'alimentador
combinar con TOUCH03L1, TOUCH02L1 e ECCTR1244CV20

Entrada	12-24Vdc
Output	Con entrada a 12 Vcc:; 12Vdc; 240W Con entrada a 24 Vcc:; 24Vdc; 480W
Regulación	Radiofrecuencia
IP alimentador	IP20

TLR02-01

Control con receptor integrado de 4 canales para RGB/RGBW/blanco dinámico/regulación

es necesario pedirlo como añadido a l'alimentador
RGB/RGBW: radiocontrol TLC08 o TLC09 no incluído obligatorio
blanco dinámico/regulación: con botón PUSH

Entrada	12-24Vdc
Output	3 canales Con entrada a 12 Vcc:; 12Vdc; 90W Con entrada a 24 Vcc:; 24Vdc; 180W 4 canales Con entrada a 12 Vcc:; 12Vdc; 120W Con entrada a 24 Vcc:; 24Vdc; 240W
Regulación	PUSH, Stand Alone, Radiofrecuencia
IP alimentador	IP20

Input de comando (5)

ECCTS5241DM20

Receptor/transformador RF/DMX

es necesario pedirlo como añadido a l'alimentador
combinar con ECCTR1244CV20

Entrada	12-24 Vdc
Output	DMX512 bus
Nivel de protección	IP20
Dimensiones	55x55x21 mm 70 g
Orificio de empotrado	Ø55 mm

TLC08

Radiocontrol con mando TLR02-01, TLR04M-350-500, TLR04M-350-700

Entrada	CR2450 batería
Output	433,92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm

TLC09

Radiocontrol con mando TLR02-01, TLR04M-350-500, TLR04M-350-700

Entrada	batería CR2450
Output	433,92 MHz
Nivel de protección	IP20
Dimensiones	40x40x10 mm

TOUCH02L1

Touch-screen device monozona

Caja de empotrar no incluida obligatoria WC0302

Entrada	100—240Vac
Output	DMX512 bus, WiFi, RF
Nivel de protección	IP20
Dimensiones	86x86x36 mm 225 g
Control	Touch RGBW

TOUCH03L1

Touch-screen device con 4 zonas con memoria

Caja de empotrar no incluida obligatoria WC0302

Entrada	100—240Vac
Output	DMX512 bus, WiFi, RF
Nivel de protección	IP20
Dimensiones	86x86x36 mm 225 g
Control	touch RGBW
