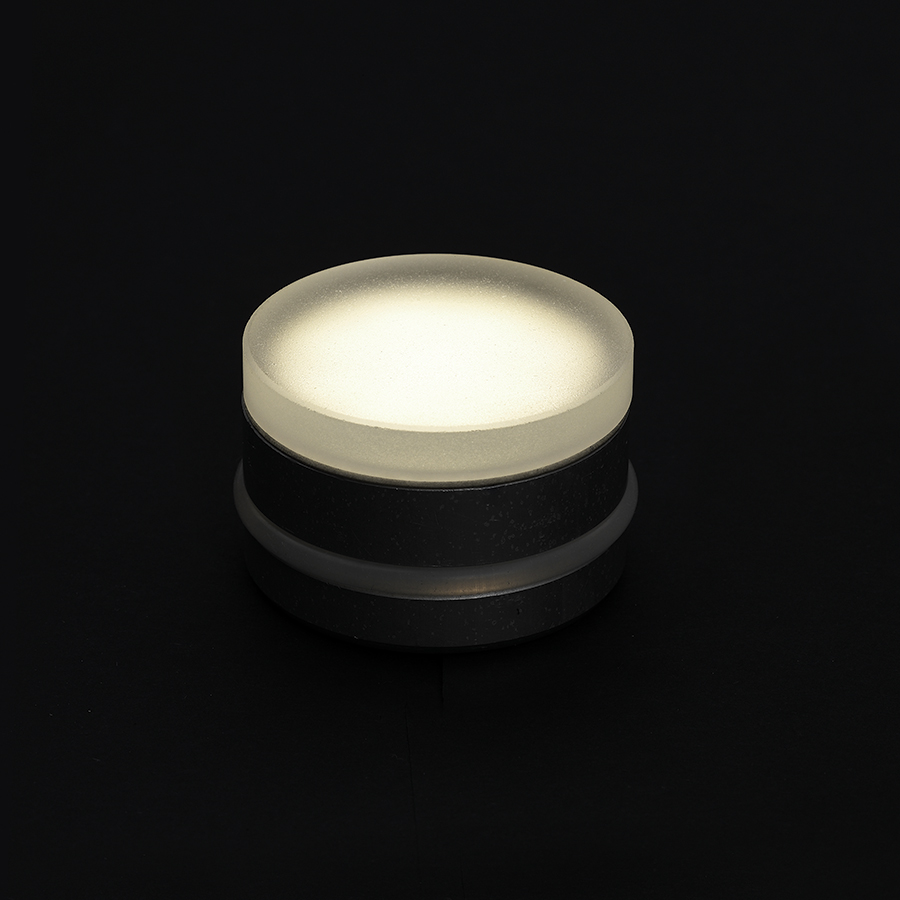

Goccia 2.0

Segnapassi da esterno

segnapasso da esterno - max 3W max 350mA - ø45 mm - RGB

Genera codice

Dati tecnici

Stampa dati tecnici

su richiesta
kg 500 - kN 5
kg 0,20
IP67
IK10

Installazione	segnapasso da esterno
Potenza assorbita	max 3W
Alimentazione	max 350mA
Flusso sorgente	72 lm, R: 22 lm G: 40 lm B: 10 lm (350mA)
Flusso emesso	36 lm, R: 13 lm G: 17 lm B: 6 lm (350mA)
Scheda capitolato	Goccia 2.0 segnapasso da esterno; carrabile fino a 500 kg; a incasso (parete, pavimento); Potenza assorbita: max 3W; Alimentazione: max 350mA; Flusso sorgente: 72 lm, R: 22 lm G: 40 lm B: 10 lm (350mA); Flusso emesso: 36 lm, R: 13 lm G: 17 lm B: 6 lm (350mA); 1 LED full colour, 50000h L90 B10 (Ta 25°C); Colore LED: RGB; Ottiche: diffusa; Materiale corpo: corpo in alluminio anodizzato; Materiale schermo: schermo in vetro extrachiaro sabbiato; alimentatore non incluso; Collegamento: in serie; incluso cavo in FEP+RUB (equivalente a H05RN-F) di 1,5 m 6x0,50/0,50 Ø6,3 mm; Grado di protezione: IP67; Grado di resistenza: IK10; su richiesta cassaforma disponibile in dimensioni diverse da quella standard; Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: -20°C — +45°C; Temperatura massima apparecchio: 40°C (Ta 25°C); Glow wire test: 960°; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 200 g; Dimensioni: Ø45x46 mm; Volume tecnico per dissipazione: Ø45x35 mm; Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015; Accessori: WC0400 Cassaforma; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.Goccia 2.0 segnapasso da esterno carrabile fino a 500 kg a incasso (parete, pavimento) Potenza assorbita: max 3W Alimentazione: max 350mA Flusso sorgente: 72 lm, R: 22 lm G: 40 lm B: 10 lm (350mA) Flusso emesso: 36 lm, R: 13 lm G: 17 lm B: 6 lm (350mA) 1 LED full colour, 50000h L90 B10 (Ta 25°C) Colore LED: RGB Ottiche: diffusa Materiale corpo: corpo in alluminio anodizzato Materiale schermo: schermo in vetro extrachiaro sabbiato alimentatore non incluso Collegamento: in serie incluso cavo in FEP+RUB (equivalente a H05RN-F) di 1,5 m 6x0,50/0,50 Ø6,3 mm Grado di protezione: IP67 Grado di resistenza: IK10 su richiesta cassaforma disponibile in dimensioni diverse da quella standard Sistemi di protezione: IPS (Intelligent Protection System) protegge gli apparecchi illuminanti da infiltrazioni d’acqua che possono verificarsi in caso di errori di giunzione tra i cavi per applicazioni da esterno e immersione. Questa innovazione brevettata da L&L garantisce inoltre protezione elettrica da inversione di polarità, hotplug, ESD e sovratensioni che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: -20°C — +45°C Temperatura massima apparecchio: 40°C (Ta 25°C) Glow wire test: 960° Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 200 g Dimensioni: Ø45x46 mm Volume tecnico per dissipazione: Ø45x35 mm Classe di consumo energetico: F (sorgente luminosa) in accordo con UE 2019/2015 Accessori: WC0400 Cassaforma Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (parete, pavimento)
Numero e tipo LED	1 LED full colour, 50000h L90 B10 (Ta 25°C)
Colore LED	RGB
Ottiche	diffusa
Materiale corpo	corpo in alluminio anodizzato
Materiale schermo	schermo in vetro extrachiaro sabbiato
Alimentatore	alimentatore non incluso
Collegamento	in serie
Cavi di alimentazione	incluso cavo in FEP+RUB (equivalente a H05RN-F) di 1,5 m 6x0,50/0,50 Ø6,3 mm
Grado di protezione	IP67
Grado di resistenza	IK10
Note	su richiesta cassaforma disponibile in dimensioni diverse da quella standard
Stato	In esaurimento

Leggi tutto

Chiudi

Download

Guarda tutti i download

Gallery

Accessori e alimentatori

Accessori (1)

Cassaforme

WC0400

Cassaforma

Cavi

Scegli il cavo di alimentazione nel Genera Codice

Alimentatori (28)

ACUNI020T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 16W 250mA costante; max 13W 350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI032T1

Alimentatore in corrente ON/OFF

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD032TLT1

Alimentatore dimmerabile PUSH, taglio di fase

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

ADUNITC

Alimentatore dimmerabile 1-10V+PUSH

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 11W 24Vdc; 20W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AR330350TC

Home RGB

Input	230Vac 50-60 Hz
Output	350mA costante; max 36W
Dimmerazione	PUSH, DMX512, Stand Alone
IP alimentatore	IP20

AV00002406020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Potenza	60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002412020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 120W
Potenza	120W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV00002418020

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 180W
Potenza	180W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV12020IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	12Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV12040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz
Output	12Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 132W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12192IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 192W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24008IP54

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Dimmerazione	ON/OFF
IP alimentatore	IP54

AV24010IP20

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24020IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48060IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48150IP20

Alimentatore in tensione ON/OFF

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV48150IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48240IP67

Alimentatore in tensione ON/OFF

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (8)

AR330350TC

Home RGB

Input	230Vac 50-60 Hz
Output	350mA costante; max 36W
Dimmerazione	PUSH, DMX512, Stand Alone
IP alimentatore	IP20

ARC336350D1

Easy RGB - Controller 3 canali in bassa tensione con uscita in 350mA costanti

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,5W Con ingresso a 24 Vdc:; 350mA costante; max 25W Con ingresso a 48 Vdc:; 350mA costante; max 50W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

ARCUNID2-01

Universal Sequencer - Controller 4 canali in bassa tensione con uscita in corrente costante

da ordinare in aggiunta all'alimentatore
valori di output riferiti a 48Vdc

Input	24-48Vdc
Output	4 canali 350mA costante; max 62W 1 canale 1050mA costante; max 45W 350mA costante; max 15,5W 500mA costante; max 21,5W 700mA costante; max 30W 3 canali 1050mA costante; max 135W 350mA costante; max 45W 500mA costante; max 64,5W 700mA costante; max 90,3W 4 canali 1050mA costante; max 180W 500mA costante; max 86W 700mA costante; max 120W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ, DMX512+RDM, Stand Alone
IP alimentatore	IP20

EC0CEN12443520

Controller 4 canali in bassa tensione con uscita in corrente costante (350mA) per CASAMBI

Bianco, bianco dinamico, RGB, RGBW o RGB+W
da ordinare in aggiunta all'alimentatore

Input	12-24Vdc 24Vdc
Output	3 canali 350mA costante; max 12,6W 350mA costante; max 25,2W 4 canali 350mA costante; max 16,8W 350mA costante; max 33,6W 1 canale 350mA costante; max 4,2W 350mA costante; max 8,4W 2 canali 350mA costante; max 16,8W 350mA costante; max 8,4W
Dimmerazione	PUSH, Casambi
IP alimentatore	IP20

ECCTS1284CC20

Controller con ricevente integrata a 4 canali per RGB/RGBW

da ordinare in aggiunta all'alimentatore
da abbinare a TOUCH03L1, TOUCH02L1 e ECCTR1244CV20

Input	12-24-48Vdc
Output	350mA costante; max 67,2W 1050mA costante; max 201,6W 700mA costante; max 134,4W
Dimmerazione	Radiofrequenza
IP alimentatore	IP20

TLR04M-350-500

Controller con ricevente integrata a 3 canali per RGB

da ordinare in aggiunta all'alimentatore

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W Con ingresso a 12 Vdc:; 500mA costante; max 18W Con ingresso a 24 Vdc:; 500mA costante; max 36W Con ingresso a 36 Vdc:; 500mA costante; max 54W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

TLR04M-350-700

Controller con ricevente integrata a 3 canali per RGB

da ordinare in aggiunta all'alimentatore

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W Con ingresso a 12 Vdc:; 700mA costante; max 25,2W Con ingresso a 24 Vdc:; 700mA costante; max 50,4W Con ingresso a 36 Vdc:; 700mA costante; max 75,6W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

TLR05S-350

Slave per ricevente TLR04M-350-500, TLR04M-350-700

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

Input di comando (11)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

EC0TIM12840020

Timer per CASAMBI

Input	12-24-48 Vdc
Grado di protezione	IP20
Dimensioni	45x58x25 mm
Foro d’incasso	Ø51 mm

ECPNL2301DM20

Touch-screen device

Cassaforma non inclusa obbligatoria

Input	115-230 Vac 50-60Hz
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	178x33x48 mm 230 g
Controllo	touch RGBW

TLC08

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC09

Radiocomando per controller TLR02-01, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC15

Radiocomando a 1 canale per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC16

Radiocomando a 2 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLC17

Radiocomando a 4 canali per TLR07

Input	batteria CR2450
Output	433.92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
Portata	100 m (40 m in interno)

TLR07

Ricevente a 2 canali per radiocomando TLC15, TLC16, TLC17

(1/2 pulsanti NA)

Input	110-230Vac 50/60Hz
Output	2 contatti puliti
Grado di protezione	IP20
Dimensioni	58x43x21 mm
Foro d’incasso	Ø50 mm

TOUCH02L1

Touch-screen device

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	Touch RGBW

TOUCH03L1

Touch-screen device

Cassaforma non inclusa obbligatoria WC0302

Input	100—240Vac
Output	DMX512 bus, WiFi, RF
Grado di protezione	IP20
Dimensioni	86x86x36 mm 225 g
Controllo	touch RGBW
