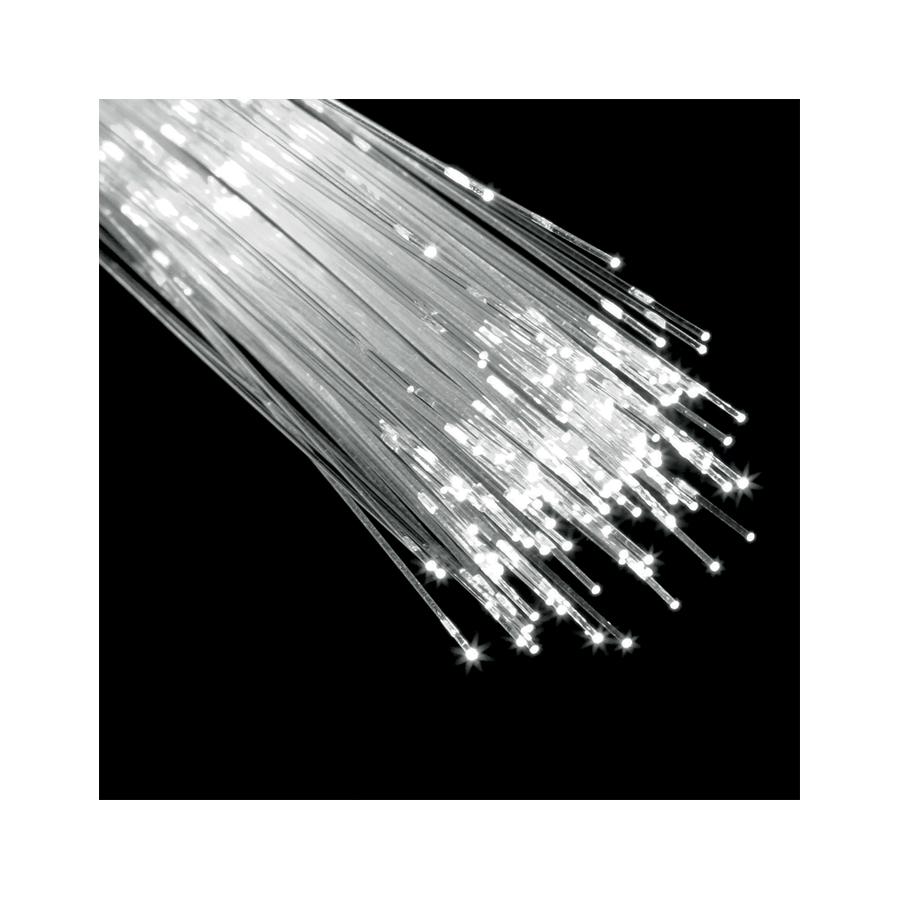

LED optical fibres

incasso da interno - max 3W max 700mA - circa ø1000 mm con lunghezza di 600 mm

Dati tecnici

Stampa dati tecnici

kg 0,29
Ø1 mm x 48
IP44

Installazione	incasso da interno
Potenza assorbita	max 3W
Alimentazione	max 700mA; RGB: max 350mA
Flusso sorgente	186 lm (3000K, 700mA), RGB: 56 lm, R: 21 lm G:26 lm B: 9 lm (350mA)
Flusso emesso	107 lm (3000K, 700mA), RGB: 40 lm, R: 15 lm G: 19 lm B: 6 lm (350mA)
Scheda capitolato	LED optical fibres incasso da interno; a incasso (soffitto, parete); Potenza assorbita: max 3W; Alimentazione: max 700mA; RGB: max 350mA; Flusso sorgente: 186 lm (3000K, 700mA), RGB: 56 lm, R: 21 lm G:26 lm B: 9 lm (350mA); Flusso emesso: 107 lm (3000K, 700mA), RGB: 40 lm, R: 15 lm G: 19 lm B: 6 lm (350mA); 1 power LED, 1/4 ANSI BIN (colore LED bianco) RGB: 1 LED full-colour 50000h L90 B10 (Ta 25°C); Colore LED: 2700K, 3000K, 4000K, 5000K, RGB, blu; Ottiche: punti di luce; CRI Indice resa cromatica: 80; Materiale corpo: alluminio anodizzato, fibra ottica; Lunghezza: 600 mm, 1200 mm; alimentatore non incluso; Collegamento: in serie; incluso cavo in PVC di 1,5 m FROR 2x0,50 Ø5,0 mm; RGB: incluso cavo in PVC di 1,5 m FROR 6x0,25 Ø4,6 mm; Grado di protezione: IP44; su richiesta disponibile con fibre ottiche di lunghezza diversa da quelle standard; Sistemi di protezione: EPS protegge gli apparecchi per applicazioni da interno in caso di problematiche di carattere elettrico. Questa innovazione brevettata da L&L garantisce protezione elettrica da inversione di polarità, hotplug e sovratensioni fino a 48Vdc che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico; Temperatura di esercizio: 0°C — +45°C; Glow wire test: 960°; Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006; Classe di isolamento: classe III; Peso: 290 g; Dimensioni: Ø40x50 mm; Foro d’incasso: Ø1 mm x 48; Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012; Accessori: WF0100 Cavo in PVC FROR 2x0,50 Ø5,0 mm, WF0210 Cavo in PVC FROR 6x0,25 Ø4,6 mm; Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento.LED optical fibres incasso da interno a incasso (soffitto, parete) Potenza assorbita: max 3W Alimentazione: max 700mA; RGB: max 350mA Flusso sorgente: 186 lm (3000K, 700mA), RGB: 56 lm, R: 21 lm G:26 lm B: 9 lm (350mA) Flusso emesso: 107 lm (3000K, 700mA), RGB: 40 lm, R: 15 lm G: 19 lm B: 6 lm (350mA) 1 power LED, 1/4 ANSI BIN (colore LED bianco) RGB: 1 LED full-colour 50000h L90 B10 (Ta 25°C) Colore LED: 2700K, 3000K, 4000K, 5000K, RGB, blu Ottiche: punti di luce CRI Indice resa cromatica: 80 Materiale corpo: alluminio anodizzato, fibra ottica Lunghezza: 600 mm, 1200 mm alimentatore non incluso Collegamento: in serie incluso cavo in PVC di 1,5 m FROR 2x0,50 Ø5,0 mm; RGB: incluso cavo in PVC di 1,5 m FROR 6x0,25 Ø4,6 mm Grado di protezione: IP44 su richiesta disponibile con fibre ottiche di lunghezza diversa da quelle standard Sistemi di protezione: EPS protegge gli apparecchi per applicazioni da interno in caso di problematiche di carattere elettrico. Questa innovazione brevettata da L&L garantisce protezione elettrica da inversione di polarità, hotplug e sovratensioni fino a 48Vdc che possono verificarsi in caso di malfunzionamenti dell’impianto elettrico Temperatura di esercizio: 0°C — +45°C Glow wire test: 960° Sicurezza fotobiologica: gruppo rischio 1 secondo EN 62471:2006 Classe di isolamento: classe III Peso: 290 g Dimensioni: Ø40x50 mm Foro d’incasso: Ø1 mm x 48 Classe di consumo energetico: A / A+ / A++ (modulo LED integrato) in accordo con UE 874/2012 Accessori: WF0100 Cavo in PVC FROR 2x0,50 Ø5,0 mm, WF0210 Cavo in PVC FROR 6x0,25 Ø4,6 mm Testato e approvato tramite E.O.L. test (End Of Line test) con prova di funzionamento e verifica dei parametri elettrici di assorbimento. Copiato

Montaggio	a incasso (soffitto, parete)
Numero e tipo LED	1 power LED, 1/4 ANSI BIN (colore LED bianco) RGB: 1 LED full-colour 50000h L90 B10 (Ta 25°C)
Colore LED	2700K, 3000K, 4000K, 5000K, RGB, blu
Ottiche	punti di luce
CRI Indice resa cromatica	80
Materiale corpo	alluminio anodizzato, fibra ottica
Lunghezza	600 mm, 1200 mm
Alimentatore	alimentatore non incluso
Collegamento	in serie
Cavi di alimentazione	incluso cavo in PVC di 1,5 m FROR 2x0,50 Ø5,0 mm; RGB: incluso cavo in PVC di 1,5 m FROR 6x0,25 Ø4,6 mm
Grado di protezione	IP44
Note	su richiesta disponibile con fibre ottiche di lunghezza diversa da quelle standard
Stato	Disponibile

Leggi tutto

Chiudi

Download

Guarda tutti i download

JPG Immagini
PDF Catalogo
PDF Scheda tecnica
PDF Scheda istruzione
TXT capitolato
Etichetta energetica Lingua
- Italiano
- English
- Deutsch
- Español
- Russian
- Polski
- Nederlands
- Czech
- Slovak
- Portugues
- Français

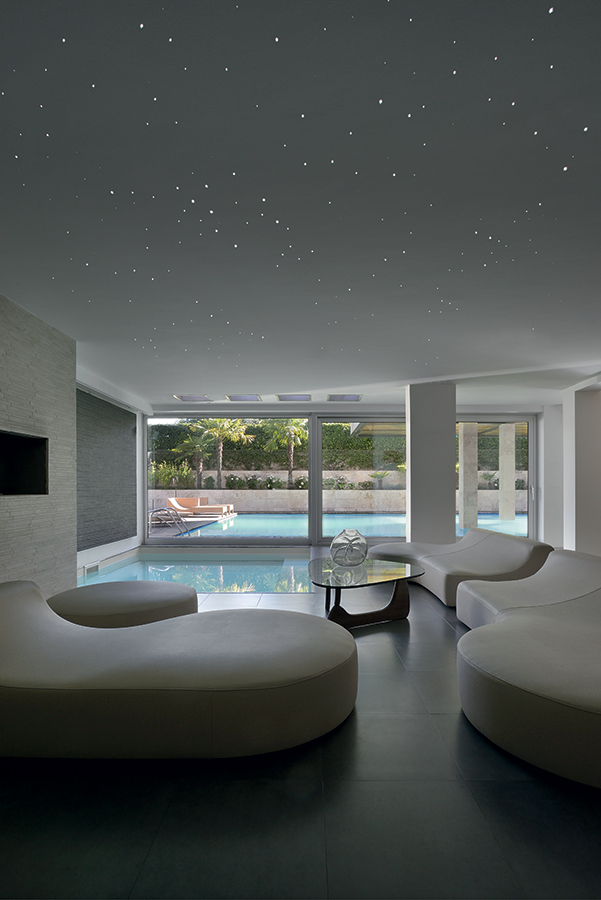

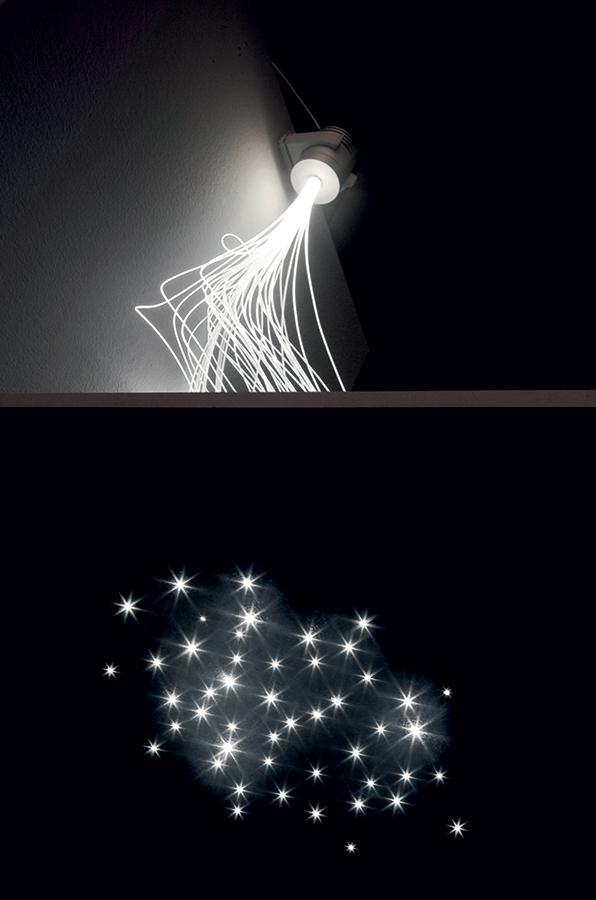

Gallery

Accessori e alimentatori

Accessori (2)

Cavi

Da ordinare contestualmente all’apparecchio illuminante

WF0100

Cavo in PVC FROR 2x0,50 Ø5,0 mm

lunghezza su richiesta

colore LED Bianco

Da ordinare contestualmente all’apparecchio illuminante

WF0210

Cavo in PVC FROR 6x0,25 Ø4,6 mm

lunghezza su richiesta

RGB

Alimentatori (47)

A13350VL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 4W
Potenza	4W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A13500TC

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 6W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A13700IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	700mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A13700QL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	700mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A14500IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A15500QL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 12W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

A16350IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 11W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

A19220TC

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	100mA costante; max 4,1W 120mA costante; max 5W 140mA costante; max 5,8W 160mA costante; max 6,6W 180mA costante; max 7,4W 200mA costante; max 8,3W 220mA costante; max 9,1W 240mA costante; max 10W 260mA costante; max 10,8W 280mA costante; max 11,6W 300mA costante; max 12,4W 320mA costante; max 13,2W 340mA costante; max 14,1W 360mA costante; max 15W 60mA costante; max 2,5W 80mA costante; max 3,3W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A19350QL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 15W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A310500IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

A310500QL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 20W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A312350IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	ON/OFF
IP alimentatore	IP67

A312350QL

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 17W
Dimmerazione	ON/OFF
IP alimentatore	IP20

A39700IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	700mA costante; max 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

ACUNI020T1

Input	230Vac 50-60 Hz
Output	350mA costante; max 19W 400mA costante; max 20W 450mA costante; max 20W 500mA costante; max 20W 550mA costante; max 20W 600mA costante; max 20W 700mA costante; max 20W 250mA costante; max 13W 24Vdc; 16W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI032T1

Input	230Vac 50-60 Hz
Output	350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 12Vdc; 10W 24Vdc; 20W 28Vdc; 22W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI039T1

Input	230Vac 50-60 Hz
Output	350mA costante; max 15W 500mA costante; max 21W 550mA costante; max 23W 650mA costante; max 27W 700mA costante; max 29W 1050mA costante; max 39W 750mA costante; max 31W 850mA costante; max 35W 900mA costante; max 37W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNI042T1

Input	230Vac 50-60 Hz
Output	300mA costante; max 13W 350mA costante; max 15W 400mA costante; max 18W 450mA costante; max 20W 500mA costante; max 22W 550mA costante; max 24W 600mA costante; max 27W 650mA costante; max 29W 700mA costante; max 31W 1000mA costante; max 42W 1050mA costante; max 42W 750mA costante; max 32W 800mA costante; max 33W 850mA costante; max 35W 900mA costante; max 38W 950mA costante; max 40W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

ACUNIC30T1

Input	230Vac 50-60 Hz
Output	340mA costante; max 18W 370mA costante; max 19,5W 400mA costante; max 21W 430mA costante; max 22,5W 460mA costante; max 24W 490mA costante; max 26W 520mA costante; max 27,5W 550mA costante; max 29W 580mA costante; max 30W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W 250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AD018350TLT1

Input	230Vac 50-60 Hz
Output	350mA costante; max 18W
Dimmerazione	Taglio di fase, ON/OFF
IP alimentatore	IP20

AD030DALIT1AM

Input	230Vac 50-60 Hz
Output	340mA costante; max 18W 370mA costante; max 20W 400mA costante; max 21W 430mA costante; max 23W 460mA costante; max 25W 490mA costante; max 26W 520mA costante; max 26W 550mA costante; max 27W 580mA costante; max 29W 610mA costante; max 30W 640mA costante; max 30W 670mA costante; max 30W 700mA costante; max 30W 250mA costante; max 13W 280mA costante; max 15W 310mA costante; max 16,5W
Dimmerazione	PUSH, DALI, ON/OFF
IP alimentatore	IP20

AD032TLT1

Input	230Vac 50-60 Hz
Output	12Vdc; 10W 24Vdc; 20W 28Vdc; 22W 350mA costante; max 17W 500mA costante; max 24W 550mA costante; max 25W 700mA costante; max 32W 750mA costante; max 32W
Dimmerazione	PUSH, Taglio di fase, ON/OFF
IP alimentatore	IP20

AD050DALIT1

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 25W 500mA costante; max 35W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 1050mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH, DALI, ON/OFF
IP alimentatore	IP20

AD050PUSHT1

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	350mA costante; max 25W 500mA costante; max 35W 550mA costante; max 39W 650mA costante; max 46W 700mA costante; max 50W 1050mA costante; max 50W 750mA costante; max 50W 850mA costante; max 50W 900mA costante; max 50W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

ADUNITC

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	500mA costante; max 25W 550mA costante; max 27W 600mA costante; max 30W 650mA costante; max 32W 700mA costante; max 32W 250mA costante; max 13W 300mA costante; max 16W 350mA costante; max 18W 400mA costante; max 21W 450mA costante; max 23W 12Vdc; 11W 24Vdc; 20W 750mA costante; max 20W 800mA costante; max 20W 850mA costante; max 20W 900mA costante; max 20W
Dimmerazione	0/1-10V, PUSH, ON/OFF
IP alimentatore	IP20

AR330350TC

Input	230Vac 50-60 Hz
Output	350mA costante; max 36W
Dimmerazione	PUSH, DMX512, Stand Alone
IP alimentatore	IP20

AV12020IP20

Input	230Vac 50-60 Hz
Output	12Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV12040IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12060IP67

Input	115-230Vac 50-60 Hz
Output	12Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12150IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 132W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV12192IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	12Vdc; 192W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24008IP54

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 8W
Dimmerazione	ON/OFF
IP alimentatore	IP54

AV24010IP20

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 10W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24020IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 20W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24040IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 40W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24060IP20

Input	230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24060IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24100IP20

Input	230Vac 50-60 Hz
Output	24Vdc; 100W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP20

Input	230Vac 50-60 Hz
Output	24Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV24150IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24240IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV24320IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	24Vdc; 320W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV36060IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	36Vdc; 60W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48060IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 60W
Dimmerazione	Non dimmerabile
IP alimentatore	IP67

AV48150IP20

Input	230Vac 50-60 Hz
Output	48Vdc; 150W
Potenza	150W
Dimmerazione	ON/OFF
IP alimentatore	IP20

AV48150IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 150W
Dimmerazione	ON/OFF
IP alimentatore	IP67

AV48240IP67

Input	115-230Vac 50-60 Hz 230Vac 50-60 Hz
Output	48Vdc; 240W
Dimmerazione	ON/OFF
IP alimentatore	IP67

Elettronica di controllo (10)

A13350VL12/24

da abbinare ad un alimentatore in tensione costante

Input	12-24Vdc 9-24Vdc 9-18Vac 50-60 Hz
Output	350mA costante; max 3,7W 350mA costante; max 8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

AR330350TC

Input	230Vac 50-60 Hz
Output	350mA costante; max 36W
Dimmerazione	PUSH, DMX512, Stand Alone
IP alimentatore	IP20

ARC336350D1

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,5W Con ingresso a 24 Vdc:; 350mA costante; max 25W Con ingresso a 48 Vdc:; 350mA costante; max 50W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

ARCUNID2

da ordinare in aggiunta all'alimentatore

Input	12-24-48Vdc
Output	350mA costante; max 16,8W 500mA costante; max 24W 700mA costante; max 33,6W
Potenza	34W
Dimmerazione	0/1-10V, PUSH, DALI, Potenziometro 10kΩ, DMX512, DMX512+RDM, Stand Alone
IP alimentatore	IP20

TLR04M-350-500

da ordinare in aggiunta all'alimentatore

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W Con ingresso a 12 Vdc:; 500mA costante; max 18W Con ingresso a 24 Vdc:; 500mA costante; max 36W Con ingresso a 36 Vdc:; 500mA costante; max 54W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

TLR04M-350-700

da ordinare in aggiunta all'alimentatore

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W Con ingresso a 12 Vdc:; 700mA costante; max 25,2W Con ingresso a 24 Vdc:; 700mA costante; max 50,4W Con ingresso a 36 Vdc:; 700mA costante; max 75,6W
Dimmerazione	PUSH, Stand Alone
IP alimentatore	IP20

TLR05S-350

Input	12-24-36Vdc
Output	Con ingresso a 12 Vdc:; 350mA costante; max 12,6W Con ingresso a 24 Vdc:; 350mA costante; max 25,2W Con ingresso a 36 Vdc:; 350mA costante; max 37,8W
Dimmerazione	Non dimmerabile
IP alimentatore	IP20

WFA024350

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	350mA costante; max 8,4W
Dimmerazione	PWM
IP alimentatore	IP20

WFA024500

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	500mA costante; max 12W
Dimmerazione	PWM
IP alimentatore	IP20

WFA024700

convertitore in bassa tensione da abbinare a un alimentatore in tensione costante

Input	24Vdc
Output	700mA costante; max 16,8W
Dimmerazione	PWM
IP alimentatore	IP20

Input di comando (3)

AE01350T1

Emergency module integrated

Input	220─240Vac 50─60Hz
Output	max 350mA 58Vdc max
Grado di protezione	IP20
Dimensioni	35x47x166 mm, 185 g
Foro d’incasso	Ø58 mm

TLC08

Radiocomando per controller TLR02, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm

TLC09

Radiocomando per controller TLR02, TLR04M-350-500, TLR04M-350-700

Input	batteria CR2450
Output	433,92 MHz
Grado di protezione	IP20
Dimensioni	40x40x10 mm
